概述
本项目为南京禄口国际机场T1航站楼改扩建场外供配电工程，机场现有一座10kV开闭所，该开闭所由原35kV中心变电所改造而成，建设于1996年。10kV系统主结线为单母线分段运行，母联装设自投装置。10kV侧出线50回，开关柜采用ZCN1手车柜，无功补偿采用半封闭式成套电容补偿装置，站用变容量200kVA。所有10kV分变电所均为双回路供电，从本开闭所10kV I、II段母线上引出。
南京禄口机场10kV供电系统，采用放射供电方式，共设置46个10Kv/0.4kV变电所。各10kV分变电所为机场内部变电所，其主保护、计量、调度集中在10kV开闭所和10kV中心变电站。机场各10kV出线回路按照功能用途重新划分，其中110kV变电站为一级站，负责T1、T2航站楼等重要负荷的供电，10kV开闭所作为二级站，负责生产附属设施等的供电。T1航站本次共需16路进线，根据110kV变电站的10kV供电条件，拟将T1航站楼的12路10kV供电电缆由10kV开闭所改为由110kV变电站供电，另外2路中频电源和飞机空调供电的变压器电源由新增10kV配电设备供电，高压冷冻组任由本站提供。
产品方案
2.1 产品需求
本次针对南京禄口国际机场T1航站楼改扩建场外供配电工程，需要配置无线测温产品，该项目的要求如下：
1）实现对断路器触壁的6点在线测温，同时建议测温元件设于断路器触壁侧，应对外部电场不造成任何影响，并需与开关柜和断路器整体完成出厂试验验证。保障使用中的安全可靠性；
2）根据动态负载及环境等实时运行状态进行温升分析，从而判断开关柜是否正常运行或进行报警（非设定值报警）；
3）取电元件采用自供电技术，无需外部电源供电；
4）可实现同规格断路器的互换后，实现对本柜柜内断路器的温升监测；传感器工作环境温度满足-40℃到+120℃需求。
根据上述要求，故此选择ATE300型CT感应取电式传感器。此外，原打算采用无线测温集中式就地显示装置7寸触摸屏ARTM-7062HT-4(HI)-W，在考虑到成本因素下，选择采用直接用ATC400收发器连接后台系统。
ATC400收发器通过无线方式接收ATE300传感器的温度数据，再通过RS485通讯上传至后台。每一个ATC400可接收240个传感器，通讯距离小于150M。此次项目采用大约10面高压柜一个接收器。
2.2 产品上图方案
该项目有2个配电房，由106面10kV高压配电柜组成，以部分10kV高压配电柜为例，无线测温产品的产品上图如下：
2.3 产品明细
2.3.1无线测温产品
本机场改扩工程使用无线测温传感器ATE300共计11只，ATC400收发器共计600只。详细配置方案和安装情况如下表。
2.4 现场安装图片
高压柜6点，断路器上静触头3点、断路器下静触头3点。
高压配电室，无线测温收发器安装于柜内电缆室处。
各位置的传感器具体安装如下：
其他显示单元
安科瑞无线测温解决方案中除了以上描述的ATE300传感器和ATC400收发器外，还有其他的无线测温传感器和显示单元可供选择，详细如下：
3.1 ARTM-Pn无线测温装置
功能：
ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收18个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。
ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制，主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度，也可以屏蔽其中任意通道。每一通道温度测量对应2段报警，继电器输出可以任意设置报警方向及报警值。
无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。
应用范围：
适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。
技术参数
3.2 ASD300/320开关柜综合测控装置
概述
ASD系列开关柜综合测控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。
型号说明

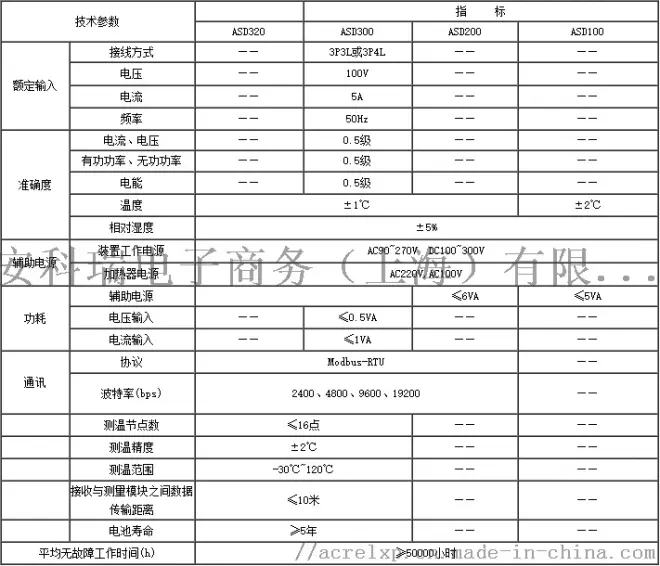

技术指标
结束语
本文介绍的安科瑞无线测温产品在南京禄口国际机场T1航站楼改扩建场外供配电工程的应用，针对高压开关柜内断路器触头的电气连接点的温度进行监测。在越来越便利的交通发展下，机场的安全尤为重要，其中为防止因氧化、松动、灰尘等因素造成接点接触电阻过大而发热产生安全问题，则需要对温度进行在线监测，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。
