1.     无chopping放大器(开环)

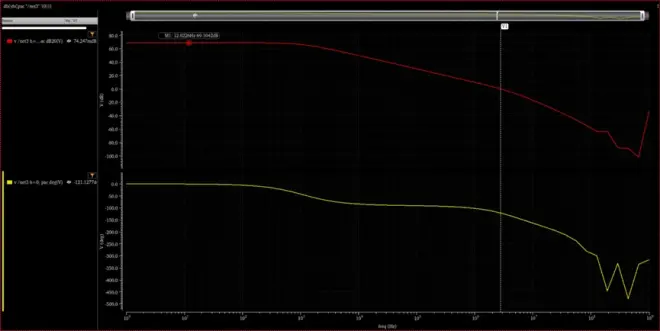

增益仿真

CL=1p，-3dB约为445Hz，GBW=9.633MHz



噪声仿真(开环)

两种方法仿真得到的结果是一致的

400Hz内的等效输入噪声大小为71.37uV

闭环(单位增益负反馈)

结果是一致的

Tran仿真噪声(寻找噪声的PDF)

因为放大器的GBW=10M，我们选择在1Hz~20MHz，之间对噪声进行积分得：

可以看出此时，输入等效噪声比输出噪声略大。

将20M扩大至40M后，发现基本程收敛状态。

Tran仿真结果

的值为

，比noise仿真结果略小(存疑)

差分输出的方法类似。

失调电压

Testbench接成如下形式，当放大器的开环增益足够大时，Vinp-Vout即为放大器的失调电压Vos。



3σ值为15.0236mV



2.    带chopping的放大器

增益(pss+pac)

一般fs的选择为放大器的GBW两倍以上。

pss设置中Beat Frequncy选择50M(有两个时钟信号，另一个为100M)

可以看出增益有部分程度地下降

当选择Beat Frequncy为10M时，可以看出基频下增益几乎无差别



瞬态仿真(tran)

输入源为幅度为0.1m，频率为100K的正弦波，上图中Vout为chopping放大器之后的结果，Vout1为经过Notch Filter滤波器之后的结果，可以看出毛刺被消除了很多。



噪声仿真(pss+pnoise)

直观来看，输入等效噪声在低频处被抑制了很多。

在400Hz之内的等效输入噪声为1.398uV，是无chopping之前的等效输入噪声的1.96%。

失调电压

带斩波之后的放大器失调电压的仿真类似于之前，但因为多了时钟信号，Vos的表达式可借助value函数，选择特定时间的电压值(注意最好选择两次斩波中间的时刻)。类似于下面的表达式。

仿真结果如下：

3σ值为769.262uV。可以看到失调电压被抑制了很多。
