长文+多图警告！

如题，分享的是一个超强的NAS复合存储方案。 该方案可在一个21.3升的小型nas机箱内容纳8个机械硬盘和十余个nvme闪存盘，且支持并几乎跑满25gbe高速网络。

价格放到最顶：整机含50TB硬盘约1个w整

continue。。。

这段时间着手搭建有几点：

1、今年洋lj硬件真便宜

2、618闪存价格大跳水，nvme ssd价格跌到逼近hdd，比ahci（sata）ssd更低，速度更快。

 so需要一个能放得下大量剁手买来的nvme盘的NAS方案，最好避免使用昂贵的asmedia/plx拆分芯片和nvme阵列卡，且要能支持按需扩展（单盘扩容）并保证安全性。

3、苹果WWDC23发布了船新的apple silicon Mac pro，顺利成章apple silicon官宣安排上了mellanox网卡（适配cx4-cx7）。arm Mac由于全系标配雷电，用扩展坞转出PCIe*4即可蹭上Mac pro 的驱动。

（Intel MAC盼了近十年都没给mellanox驱动…还记得上万rmb的atto 40gbe网卡吗…)。到这个节点放出来，只能说懂得都懂。

Mac若能用25g网络连接到NAS，难不成Mac内置黄金存储就可以迎来解放， 再也不用给雷电盘交智商税了。。。吗？

4、新家入住解锁了homelab存放位置，然后希望NAS同时能够再跑一些extra load，如家庭影院、视频转码、相册备份识别、HA智能家居、娱乐串流，挂机下载等等。

5、楼主的电脑硬盘已满，急需大容量安全高速的存储阵列。

综上五条，汇总后即极为迫切的需要一个性能强、功耗低、扩展性好的虚拟化平台。同时运行hdd阵列和ssd阵列以及若干应用。   硬件选型过程中，因为一颗漂洋过海而来的四舍五入不要钱的神秘7d12，所以选择了epyc霄龙作为虚拟化平台。  接下来，我将详细介绍硬件选择、安装过程、系统设置和性能测试。

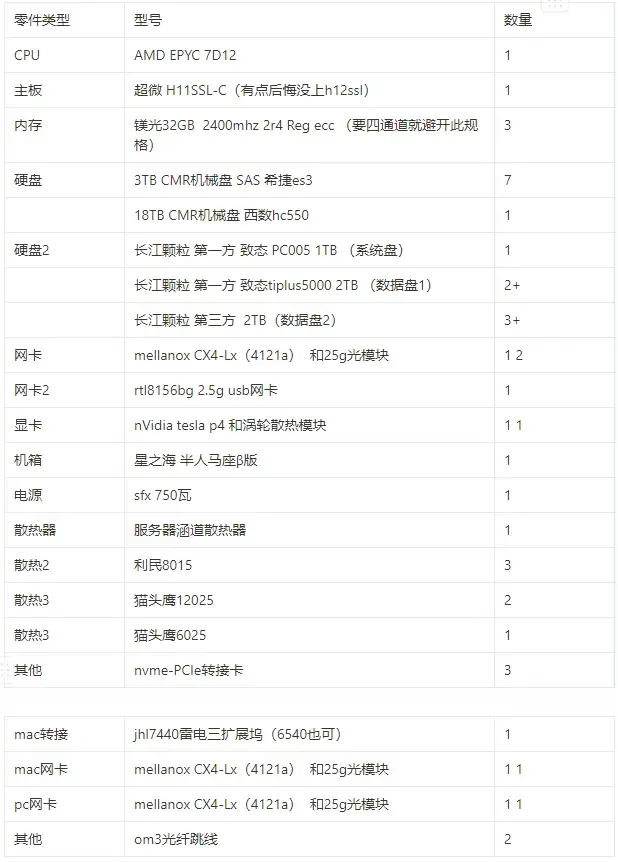

1️⃣硬件选型

CPU

大船货AMD EPYC 7D12，属OEM定制 ZEN2 Rome罗马系列。与锐龙3000系同源的Starship/Matisse架构，32核心64线程128兆L3。主频不高1.8-2.0ghz，但功耗极低，双烤最大83w。且pcie通道多达128条。很契合需求。

 瘦死的骆驼比马大，32c@2.0ghz也能轻松cpuz过万，用锐龙8核的功耗换来16核的性能，香～   这款CPU在闲鱼上可以拿到600元左右的价格。直接买三通道残废版也许可以砍到500

机箱

机箱这个很重要，提到前面说。

首先由于lz的homelab存放地——储藏柜深度只有600mm，所以没法捡各路便宜大碗的2U/4U准系统； 这就将视野放在了小体积8盘位的nas专用机箱上。由于epyc平台标准主板最小就是ATX（排除妖板/节点板），所以刚需7扩展槽。 ATX+8盘以上+7pcie槽，小体积。。。那就是半人马座咯，1200r，咬牙掏吧。

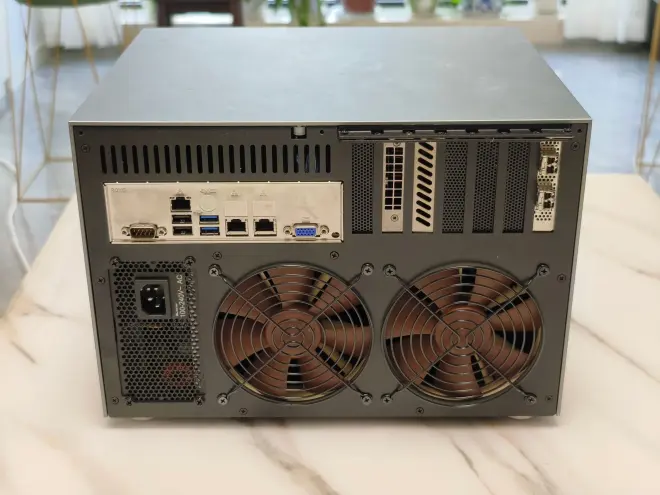

半人马座β版。21.3L极限尺寸，风道和开孔配h11ssl不多不少。sff8643的位置很舒适。

上层据说有150瓦的解热，实测成功压住。**但用全套猫扇依旧很吵，零距离摆放需佩戴降噪耳机，（应该）不能摆放在卧室环境。**

主板

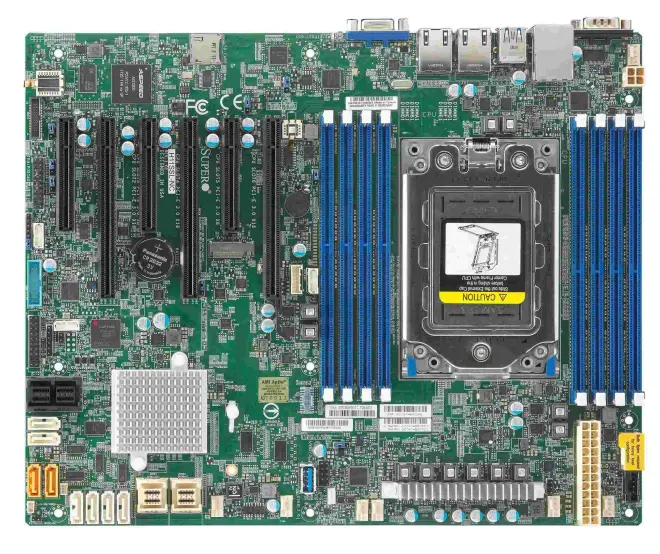

主板方面，选择了超微H11SSL-C。

有8个SATA和2个SFF8643，SFF8643可以插8个SAS盘。

 有三个pcie x16插槽和三个pcie x8插槽，双千兆i210和一个IPMI远程管理接口，1000元左右，

应该是最便宜的EPYC ATX标准规格主板。

 预算充足的话更推荐用超微H12SSL，多28条PCIe通道，且PCIe3.0 → PCIe4.0

内存

内存方面，选择了三根32GB DDR4 2400 ECC REG内存条组96GB三通道。由于7D12的缺陷最终没有用上四通道，不过96GB已经可以很好满足需求。

硬盘

 硬盘方面，闪存池选用了长江颗粒+联芸MAP1202无缓 【最低速最便宜】方案作为全闪nas的数据硬盘。长江颗粒懂得都懂便宜耐艹，5条2T平均每条400。  机械池选用了7个珍藏多年的准新SAS 3TB企业盘和1个18TB HC550硬盘作为阵列（7盘小盘体阵列保障安全和速度）和冷存储（不考虑安全）。插满机箱8盘位。

 如果存储满了还可以考虑在留空的PCIe槽位扩展sas光纤卡（sas 4i4e规格）外接3.5寸机头，加个几十个盘位没问题。或者考虑下lto5磁带机做二级冷备份？

网卡

 网卡方面，选用了mellanox的mcx4121a-acat，属CX4-lx系列，是小mac核心所以温度不会特别高，不放心扎带绑一个4cm小风扇即可压住。 cx4121目前可兼容apple silicon设备。支持SRIOV和RDMA RocEV2技术（macOS不支持），准新300元左右。

显卡

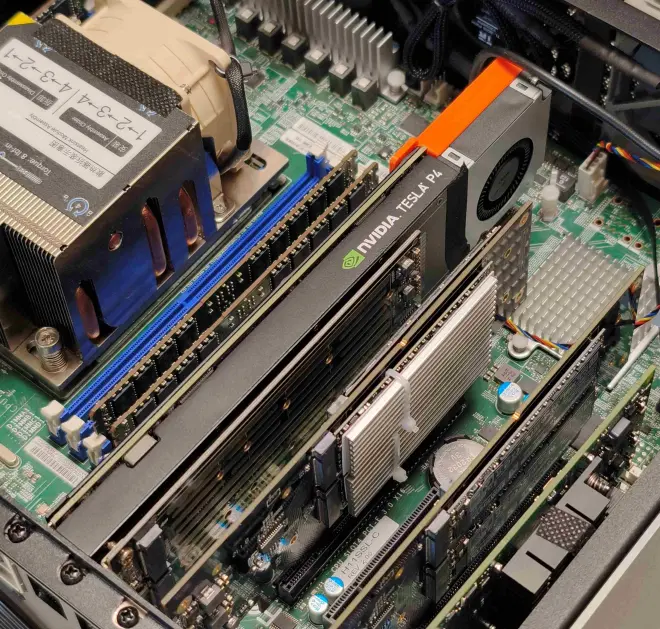

显卡方面，用的也是和7d12一样漂洋过海的大船英伟达tesla p4。虽然不适合玩游戏，但是可以提供视频编解码、图像处理，以及**CUDA**。  还有就是支持vGPU，可以切给虚拟机。   vGPU的方案是可以将图形任务和计算任务隔离，例如分配两个grid-p4-4q虚拟工作站实例给两个Windows虚拟机或者Linux+Windows，同时满足图形桌面渲染+娱乐和后台gpu compute任务（编解码，图像识别，推流等） 价格是400元左右，原装被动散热，**有负载必过热**，40买个涡轮扇可解决过热问题。就是橙色的那个。

电源

看评测随便挑了一个，sfx电源预算足建议买1.5元一瓦以上。

散热器

散热器方面，是买主板送的2U散热器。风扇规格6025，换猫扇后满载不超过75度。 另机箱风扇是利民8015、猫头鹰12025。cpu-内存两个8015用利民静音扇实测可行。PCI槽位的8015风扇可以用风量更大的，比如双滚珠12V0.4a规格。

至此，硬件介绍完毕。

2️⃣系统配置：

软硬件架构以及基本的周边设备

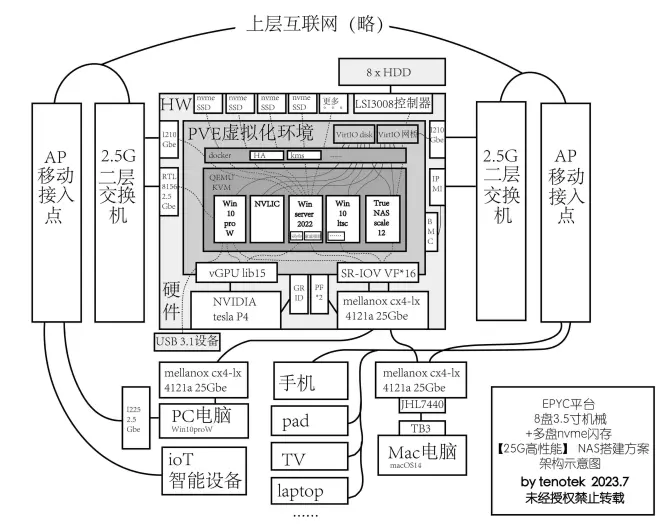

线框图 一图流：建议放大查看

为了提高该方案的性能、稳定性、扩展性和效率，我可以提出以下几点：

• 要尽可能利用PCIe槽位给闪存设备，最好只留一张网卡和一张显卡其他都用nvme闪存盘。这样使闪存池容量最大化，同时利用SR-IOV和Nvidia vGPU技术将网卡和显卡的功能分配给多个虚拟机，实现单设备功能复用。

• 尽可能使用RDMA技术减少高速转发带来的CPU负担，因为nvme闪存的速度已经远超过网络和常规链路层支持的速度上限，如果不采取措施，高速的闪存数据会堵塞在网络上增加CPU的负担。RDMA技术可以让闪存数据直接通过网络传输，不需要经过CPU的处理。

• 使用【25gbps/每用户】的网络带宽满足全闪NAS的性能需求，是因为Windows资源管理器的单线程传输速度受限（1.9-2GB/S)；macOS对smb协议的支持不佳，而apple silicon的雷电接口也存在写入限速的硬件bug(1.5GB/S)。所以，即使使用40G或更高的网络接口，也无法充分利用网卡带宽。在这种情况下，提高网络带宽的收益很小。40Gbe等一众QSFP+网卡光模块价格也会高很多。

• 如果用户数量很少，nvme闪存组阵列几乎没有意义。单盘nvme ssd足以跑满带宽。

宿主系统

选用基于debian的开源系统proxmox ve（pve）作为虚拟化平台。

在pve上暂时用了5个虚拟机来实现需求。

1、TRUENAS scale

一是truenas scale，在truenas scale虚拟机中，7个希捷es3 3TB机械硬盘组成一个raidz阵列，还有一块18TB HC550氦气盘做单盘条带。总共有32TiB的可用空间。raidz阵列可容忍1个硬盘同时损坏而不丢失数据，还有快照、压缩、去重、加密等高级功能。作为服务机，分配32个vCPU，兼用机械盘nas和轻量应用平台。作为nas服务端，分配2个VF虚拟25g网卡。

 因为存储池总容约40TB，所以分配40GB的内存作为ARC一级缓存。建议ARC=存储池总容量的0.1%

缓存vdev设置，缓存vdev即L2ARC。这里取了个巧，给truenas分配了2个虚拟磁盘,如图开启写入同步和ssd仿真，因为pve现版本virtio虚拟盘实测读写效能非常优秀，也就是说成功省下两块物理缓存盘。建议L2ARC=存储池容量的1%

这是qemu虚拟磁盘的读写跑分，pve宿主盘是致态PC005。

2、windows server 2022

作为服务机，分配32个vCPU和一个vGPU，兼用闪存nas和多媒体应用平台。作为nas服务端，分配2个VF虚拟25g网卡。

 书接上文，RDMA目前最简单的实现方案就是使用2012以上版本Windows server，客户端使用 Windows 专业工作站版~~或2012以上版本Windows server~~，技术开箱即用。

 且smbd（smaba-direct）技术目前为winserver独占，smbd同样在Windows上开箱即用。  RDMA我认为是全闪nas需使用到的关键技术，rdma启用后，可直接网卡对网卡传输数据，利于提供更高速和低延迟的网络传输和共享。

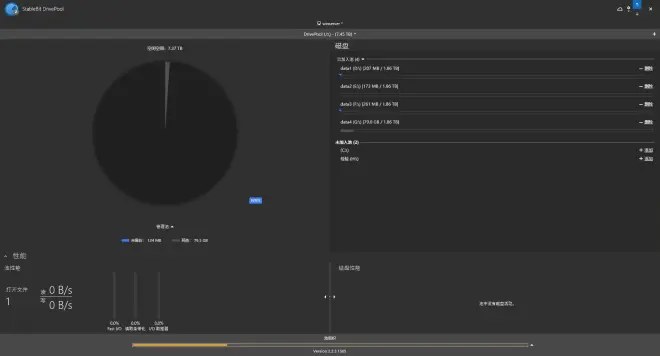

  以及要实现上文提到的支持按需扩展（单盘扩容），这里使用了付费的stablebit drivepool实现磁盘合并，以及开源免费的snapraid实现数据安全保障。   Stablebit DrivePool是一款磁盘池化应用程序，可以将多个物理硬盘组合成一个大的虚拟驱动器。

支持随时修改存储池映射位置，可随意增加/减少池内硬盘。存储池的存取速度取决于读写时使用的特定硬盘的速度。

要实现数据安全需要同时部署snapraid。

SnapRAID是一款备份程序，可以为磁盘阵列存储奇偶校验信息，从而在最多六个磁盘损坏的情况下恢复数据。SnapRAID主要适用于存储大量不经常变化的文件，如家庭媒体中心。SnapRAID的特点有：

• 可以在不格式化或重新分区的情况下，使用已经有文件的磁盘。

• 可以在任何时候添加或删除磁盘，磁盘可以有不同的大小。

• 可以为任何文件夹设置奇偶校验盘，保护数据的完整性和安全性。

• 可以检测和修复数据的损坏，避免静默错误。

• 可以恢复意外删除的文件。

• 不会锁定数据，可以随时停止使用SnapRAID，而不影响数据的访问

这里编辑snapraid的config文件或使用第三方开发的GUI界面Elucidate进行简单配置，将剩余的一个数据盘设定为检验盘，根据readme教程走即可。

snapraid是快照式备份，若设置恰当将不会影响Stablebit存储池的性能。

• winserver也可以部署其他服务，比如我正在跑的jellyfin、阿里ddns、家庭相册、某torrent等。

3、Windows10专业工作站版

作为客户机，分配56个vCPU和一个vGPU，用于娱乐和cpu负载场景。作为nas客户端，分配2个VF虚拟25g网卡。

部署handbrake、davinchi media server等。

cpuz宿主空载跑分9400-10000左右，压片神器。宿主后台重负载也能跑到9000分以上。供参考。

4、win10ltsc

作为客户机的win10ltsc，用于整活和测试

5、nvlic

用于nvidia vgpu的nvlic服务

三、配置过程（概要）

这里只列举了一些踩坑的内容，剩余部分基本不存在难度，善用搜索引擎即可完成整个部署流程。

也可以看看这篇：告别单盘组建TrueNAS SCALE终极家用OpenZFS File Server, VM & More - 电脑讨论(新) - Chiphell - 分享与交流用户体验

0、修改bios设置

启用IOMMU,SVM,ABOVE 4G,ARI SUPPORT,AER SUPPORT,SR-IOV,ACS ENABLE,

M2拓展卡对应的pcie插槽分配改成x4x4x4x4模式

启动UEFI引导

1、安装pve7操作系统

2、打开系统shell，备份并修改软件源

备份

编辑，添加清华镜像源

编辑完文件后按“Ctrl + X” > “Y” > “回车”

编辑企业源

编辑完文件后按“Ctrl + X” > “Y” > “回车”

更新

3、修改grub

打开PVE节点的shell，输入命令：

PVE的shell中输入：

在文件下面添加新内容

编辑完文件后按“Ctrl + X” > “Y” > “回车”，继续输入以下命令。更新配置信息并重启PVE主机

4、配置uefi Windows

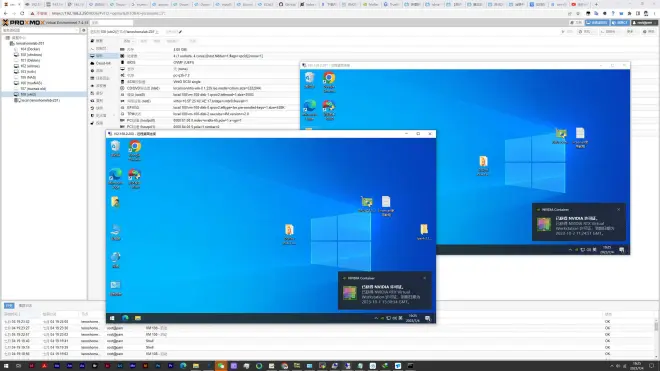

创建Windows虚拟机，选择引导方式为uefi，创建完成后不要启动，PVE的shell中输入：

添加这些命令行（添加它们的位置并不重要，只要它们位于新行即可。保存后 Proxmox 会为您移动内容）：

虚拟机选项调整磁盘引导顺序，Windows安装盘第一，系统盘第二，virtio驱动光盘第三

uefi引导过程中敲击任意键，启动安装程序

磁盘列表为空，就需要手动加载virtio驱动盘。virtio驱动盘至此下载：

https://fedorapeople.org/groups/virt/virtio-win/direct-downloads/latest-virtio/virtio-win.iso

安装并启动，记得删除Windows安装盘。

进系统后设备管理器里手动加载驱动，启用virtio 虚拟网卡。

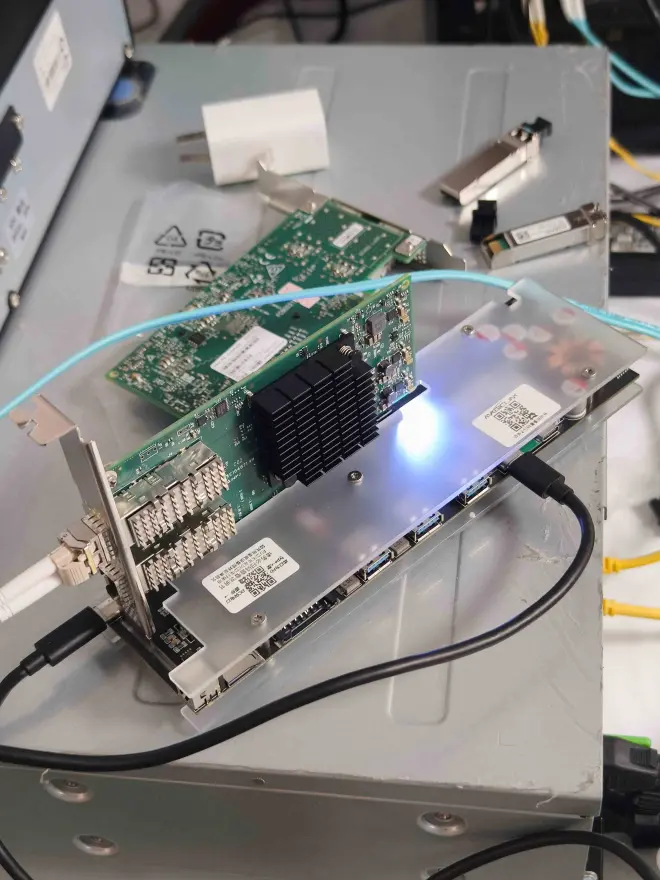

5、启用mellanox网卡sriov功能

【mellanox网卡驱动pve已预装，请勿尝试手动安装！！！】

查看网卡编号lspci -nn或至webui-节点-网络页面 中 查找

举例，这里网卡编号是 enp66s0f0np0 和enp66s0f1np1

跳转目录

编辑配置文件

逐条执行以下命令，应用保存重启

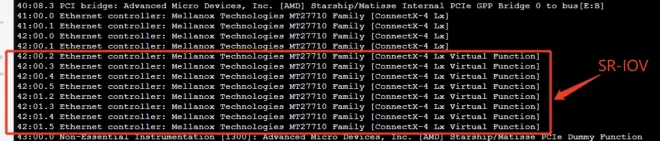

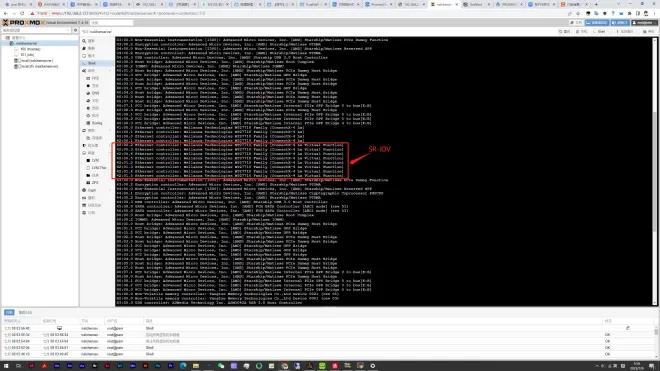

重启后打开shell，输入lspci，确认是否开出vf（virtual function）

虚拟机-PCI设备，选中vf分配即可，注意：

1、同一物理端口下vfpf可任意连通，但不能跨物理端口（双端口卡也就是分成了两组）；

2、vfvf之间跑通需要物理端口state up，若空着物理端口，内部虚拟网卡则无法使用。

6、配置vGPU

隔壁小黄鱼请

四、性能测试

客户机分别用Windows10专业工作站版和macOS14.0beta测试。

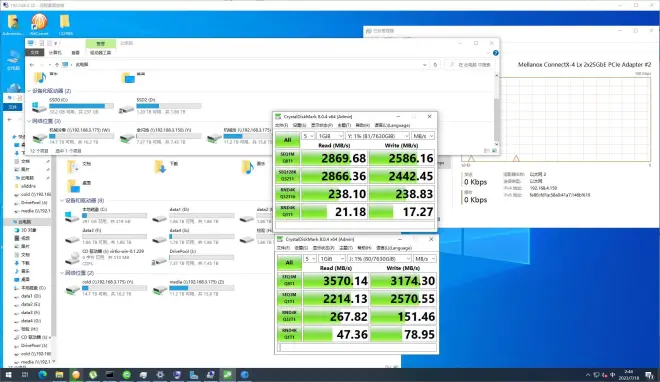

1、读写速度：使用crystal disk mark4软件测试nas上各个存储池的读写速度。结果如下：

5个2TB nvme ssd条带存储池：

• host顺序读写速度为3.57G/s和3.17G/s

• guest(Windows10工作站版）顺序读写速度为2.87G/s和2.59G/s

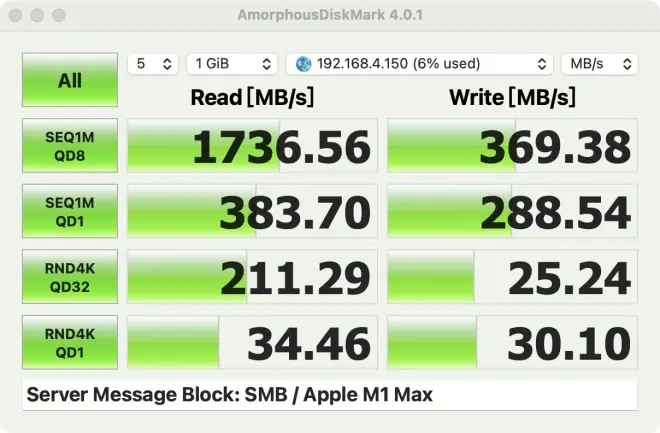

• guest（macOS Sonoma 14.0beta）顺序读写速度为1.74G/s和0.37G/s

但若使用物理机win10工作站host对macOS Sonoma 14.0beta guest，速度则会更高，推测可能是SR-IOV的性能开销，这里再放一张物理机对连的跑分：顺序读写速度为2.54G/s和0.44G/s。

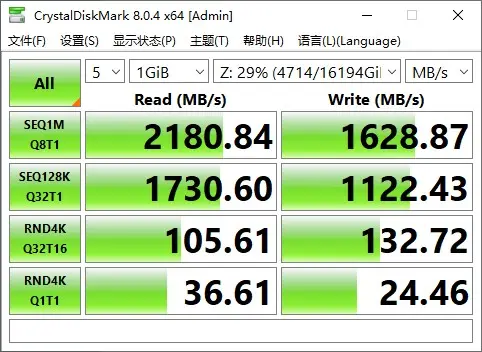

Truenes scale7个3TB机械硬盘阵列：

• guest(Windows10工作站版）顺序读写速度为2.18G/s和1.63G/s

• guest（macOS Sonoma 14.0beta）顺序读写速度为2.15G/s和0.23G/s

2、功耗

使用一个智能插座测试nas的功耗。分别在nas空闲、满载状态下测量功耗。

• 家里智能插座似乎不准这条后续补在评论区。

3、温度

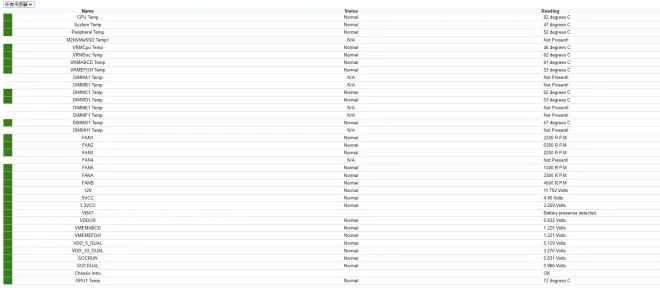

ipmi自带的监控功能测试温度。

• 空闲状态：cpu温度为69℃，显卡温度为54℃，nvme ssd温度为42-50℃，机械硬盘温度为35℃。

烤鸡半小时状态：cpu温度为83℃，显卡温度为73℃，nvme ssd温度为43-53℃，机械硬盘满载温度为50℃。空载盘35℃

4、噪音

手机app测试，距离服务器直线距离一米，无遮挡。

启动 40db，持续运行 44db，满载（风扇拉满） 47db。

未完待续
