关于ZL-X10肌张力换能器的微力测量

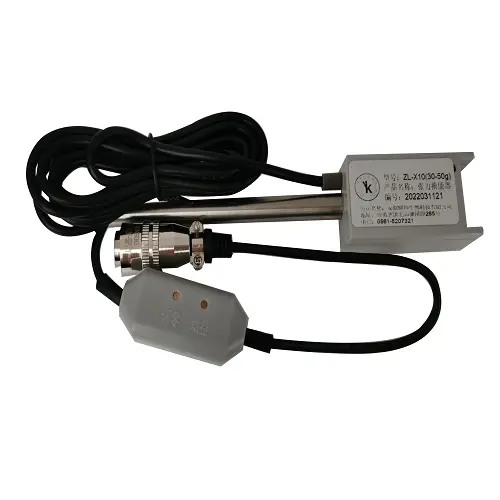

安徽耀坤生物科技有限公司ZL-X10肌张力换能器是一种用途较广的微力测量换能器，它具有灵敏度高、线性度好、使用方便、测量可靠等特点，可能用于肌肉张力、呼吸率、液滴计数等生理指标测量中，亦用于某些物理测量过程中。
使用方法：

1.换能器的安装方向说明:根据测力的方向，将换能器的固定杆固定在合通的支架上，即要确保方向和力的敏感

2、电路连接方式

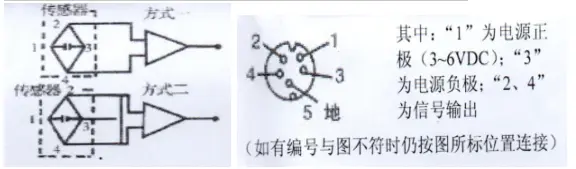

图-:换能器与主机放大器的连接方式如下:       图二: 选用的插头座连接方式如下:

3、换能器的定标:将换能器固定在合适的支架上，使固定杆的固定平面向
下并使梁保持水平，换能器的电源的放大器或记录按“电缆插头接线说明”接好、通电预热10分钟后，按等重敏《满程的五分之一)地画硅码全满程，这时可在记录器上得到相应的等距离的标定线〈(注意:在正式标定前，先用满最程砝码予压两次)。
4、换能器的辅助调零电位器在换能器外売表面沉孔中。调节时必须轻调不得用力过大。
5、用毕后，从架上拆下换能器，清理干净。
三、技术指标
1、量程: 2A-10g; 2B- -30g;
2C- 50g; 2D 100g
2、满程输出: >40mv (2A型)
>50mv (2B, 2C, 2D型)
电源为6v
3、非线性误差: <0.5%
4、重复性误差: <0.2%
5、灵敏度温漂: < 0.05%*C
6、零位温漂: <0.5%H
7、电源电压: 6v直流电源
8.外形尺寸: .40X22X 19mm
9、使用温度范围: 15'C~ 40'C
四、使用注意事项
1、測力时过负荷景不超过满量程的20%
2、换能器内不得灌入液体，否则可能损坏。
3、换能器避免打击和撞击，调零时不得用力太大，否则电位器 易损坏。
4、使用时，应保证测力的方向正确。
5、二次仪表或换能器电源变更时，应重新标定。
6、换能器不得摔打或抛扔，以免损坏。弹簧片)的平面垂直，又要保证换能器的受拉方向正确。测力方向指向弹簧片引出口向際较大的一方。
