紧接着第三节课的内容

        上一节课我们已经在函数的头文件里，描述了GPIO端口是如何通过结构体和枚举来定义和配置它的工作模式，工作速度以及端口号的。尤其对工作模式枚举方式的讲解做了具体的说明。知道了决定GPIO口的四种输入与输出模式的16进制数是如何得来的。这一切都是为了在stm32f10x_gpio.c中编写GPIO的初始化函数做准备的。

GPIO初始化函数的编写

这段代码非常的长，我就直接复制官方库里的函数，来慢慢讲解它。这段代码先截图给大家

将近100多行的代码。。。。。没关系这里面有注释，只要大家认真耐心看一定可以看明白。

初始化的时候，相当于配置main.c函数里面的这俩行(控制端口配置低寄存器CRL)，如图:

画红色圈圈的两行的工作，就可以由第一张图那个一大段程序来完成。我们想要使用这个函数，就要在头文件里面定义一下，每一个新写的函数都要这样做！！！！如图：

目光转移到stm32f10x_gpio.c这个C文件里的函数上，首先它有两个形式参数：GPIO_TypeDef* GPIOx和GPIO_InitTypeDef* GPIO_InitStruct。大家看到这个可能会云里雾里，这两个参数干啥用的？请看下面。

对于GPIO初始化函数的形参1讲解

        第一个形式参数就是决定我们对哪一个GPIO口进行初始化的，那个GPIOx是一个很明显的特征，这个语句的意思是定义一个指针变量，指针的首地址是名字叫GPIO_TypeDef这个结构体（下面我们将会看到它在哪）的首地址，这个参数我们只需要填入如GPIOA,GPIOB,GPIOC等等这些指针就可以。为什么说GPIOA,GPIOB,GPIOC是指针，答案可以在官方标准库函数的头文件stm32f10x.h里找到答案，如图：已经都是宏定义封装好的指针（这些指针干啥用的不懂的，看我第一篇文章）

对于GPIO初始化函数的形参2（GPIO_InitTypeDef* GPIO_InitStruct）讲解

第二个参数GPIO_InitTypeDef* GPIO_InitStruct，我们不妨来看一下他们在main.c文件里面是如何使用的，先把这俩行代码删除。

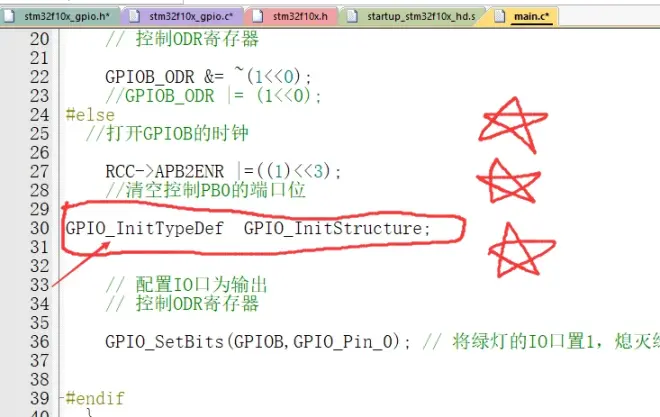

我们先定义一个GPIO初始化结构体变量GPIO_InitStructure如图所示

这个语句有两点非常需要我们重视，第一点它是怎么定义一个GPIO初始化结构体的：这个GPIO_InitTypeDef ，存在于stm32f10x_gpio.h这个头文件之中，位于封装GPIO工作状态的结构体的末尾，如图所示：

GPIO_InitTypeDef，这在C语言当中相当于这个结构体的名字。而在main函数中，它的后面加上GPIO_InitStructure的作用就是声明一个结构体，名字是GPIO_InitStructure。结构体原型由名字叫GPIO_InitTypeDef的结构体 确定。在之前的stm32f10x_gpio.h头文件里设置完了GPIO_InitStructure（里面的内容是GPIO_InitTypeDef的 ）里面的内容后
在初始化函数GPIO_Init (GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_InitStruct)里面调用，比如初始化pa口，就是GPIO_Init (GPIOA, &GPIO_InitStructure)。

       因为形式参数GPIO_InitTypeDef* GPIO_InitStruct(下面我简称形参2)也是一个指针变量，所以它只能是有效的指针和地址。由于第一个形式参数填入的GPIOA/B/C.......是已经封装好的地址，因此看起来不像一个正常的地址（上文已经解释）。因此，形参2要正常地进行取结构体（GPIO_InitStructure即GPIO_InitTypeDef）地址的操作，才会写成GPIO_Init (GPIOx, &GPIO_InitStructure)看到最后大家就能知道在哪应用的了。

       第二点，这个是C99版本C语言的一个默认的规定，即定义的变量必须在第一个大括号之后，因此刚才定义的GPIO_InitTypeDef GPIO_InitStructure必须放在开头第一个大括号以后，前面不能以其他语句

        因为前面的的语句（之前几节课的内容）用#if 0.......#else语句相当于注释了，我们只执行#else......#endif之间的语句，因此GPIO_InitTypeDef GPIO_InitStructure实际上是跟在第一个大括号后面。不过听说后来的C语言标准没那么严格了，有些版本的Keil 编译器不会报错。

配置结构体成员

我们在main.c中配置结构体GPIO_InitStructure的成员，输入GPIO_InitStructure.(最后面有一个点千万别忘了)如下图：

配置的三个选项就出来了，可以看到它们本是结构体GPIO_InitTypeDef的成员，我们选择GPIO_Pin，再接上= GPIO_Pin_0;分号结束一个C语言语句，如图

再配置速度和工作模式，它们的值可以在stm32f10x_gpio.h里面找到

我们配置为推挽输出模式和50MHZ的工作速度（目的还是为了点亮LED绿灯）就在main.c里面这样写：

该结构体配置完成以后，我们要将这些值写入寄存器CRL（端口配置低寄存器）中，这时就调用GPIO_Init这个函数了，我们要配置GPIOB就这样写：GPIO_Init(GPIOB, &GPIO_InitStructure);

这样我们配置CRL寄存器的工作就完成了，非常直观明了。配置的哪一个口，什么模式，速度。比之前那两行代码容易理解多了。

这一节课的上下两部分内容就结束了，可以看到我们正在由寄存器编程向固件库编程推进。

端午假期摸了几天🐟，不好意思哈。

下一节课，我会把GPIO_Init（）函数（100多行那个）里面的内容简单讲解一下。
