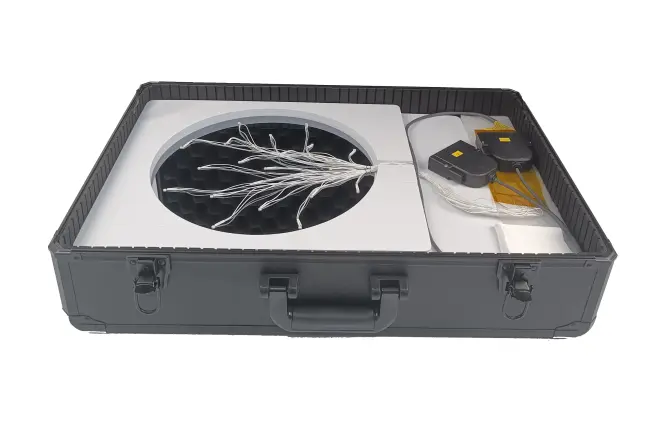

TC Wafer（热电偶片）是一种常见的温度测量设备又称硅片测温仪、晶圆测温仪，它由热电偶材料和硅片制成，它用于监测晶圆上各个位置的温度分布，以确保制造过程的稳定性和产品质量。因其高精度和强稳定性，被广泛应用于半导体制造、集成电路制造以及其他需要精确温度控制的工业领域。下面将介绍TC Wafer的特点、基础参数配置和应用领域，以及它在未来的发展前景。

一、TC Wafer的特点

1.       精度高：TC Wafer采用热电偶材料制成，具有高精度的温度测量能力，能够提供准确的温度数据。这种高精度测量对于半导体制造和其他需要精确温度控制的应用非常重要。

2.       稳定性强：TC Wafer具有良好的稳定性，能够长时间稳定地工作，不受外界干扰和变化的影响，保持温度测量的准确性。

3.       耐温性好：TC Wafer具有较高的耐热性能，能够在高温环境下正常工作，适用于工业生产和高温实验。

4.       响应速度快：TC Wafer具有快速的响应速度，能够迅速反应温度变化，这种快速响应时间使系统能够及时监测温度变化，并实时调整温度控制，确保制程稳定和质量控制。

二、TC Wafer的参数配置

晶片尺寸：2，3，4，6，8，12英寸

晶圆材质：硅片

测温点数量：32点及其以下

TC线径：0.127mm、0.254mm

热电偶型号：K型（精度0.4%）

温度范围：0-800℃

温度精度：±1.1℃

绝缘材料：陶瓷纤维

三、TC Wafer的应用领域

1.       半导体制造和集成电路：在半导体制造过程中，晶圆测温用于监测晶圆上不同区域的温度变化，以确保晶体生长和其他工艺步骤的稳定性，从而提高芯片的性能和可靠性。

2.       光伏产业：在太阳能电池制造中，晶圆测温可以帮助控制硅片生长和加工过程中的温度，从而优化太阳能电池的效率和产量。

3.       LED制造：在LED芯片制造中，晶圆测温用于控制外延生长过程中的温度，以实现高质量的LED芯片生产。

4.       半导体封装与测试：在芯片封装和测试阶段，晶圆测温有助于监测封装工艺中的温度分布，从而确保封装质量和性能。

四、TC Wafer的发展前景

随着微电子技术的不断发展和应用领域的扩大，晶圆测温技术也在不断演进和创新。同时，人们对温度测量的需求不断增加，TC Wafer有着广阔的发展前景。未来，TC Wafer将进一步提高温度测量的精度和稳定性，增加更多的功能和应用场景，以满足用户不断变化的需求。以下是其发展前景的一些方面：

1.       更高精度和分辨率：随着制程工艺的不断缩小，对温度的精确控制变得更为重要。未来晶圆测温技术将追求更高的精度和更细致的温度分辨率，以适应微小尺度制程的需求。

2.       实时监测和反馈：晶圆测温技术可能与自动控制系统集成，实现实时温度监测和反馈控制，从而在制程中实现更高的稳定性和一致性。

3.       新材料适应性：随着新材料的引入，如在量子技术中的应用，晶圆测温技术需要适应不同材料的特性和要求。

4.       多参数测量：除了温度，晶圆测温技术还可能发展出对其他参数（如应力、厚度等）的测量能力，以提供更全面的制程监控。

总结

TC Wafer作为一种常见的温度测量设备，具有精度高、稳定性高、耐温性好、响应速度快的特点，被广泛应用于导体制造、集成电路制造以及其他需要精确温度控制的工业领域。随着技术的不断进步，TC Wafer将不断发展和创新，为人们提供更加精确和可靠的温度测
