概述

篇文档将在上篇文章基础上修改电容触摸配置。最近在弄ST和瑞萨RA的课程，需要样片的可以加群申请：615061293 。

视频教学

https://www.bilibili.com/video/BV1i24y1K7KU/

csdn课程

csdn课程更加详细。 https://edu.csdn.net/course/detail/36131

样品申请

https://www.wjx.top/vm/wBbmSFp.aspx#

完整代码下载

https://download.csdn.net/download/qq_24312945/87798507

初始配置

需要进入Debug模式才可以进行电容触摸配置。

监控检测电容按键

从电容触摸主界面（QE）的显示视图中打开监控视图。

点击启用监控按钮。 触摸开发板板上的电容按键。电容触摸板监视器（QE）将在按键上显示一个手指触摸图像，如下图所示。

 查看来自板子的“触摸计数”的图形表示，需要先选择需要查看的触摸管脚。

图表将开始显示运行值。触摸板上的电容按钮，您应该看到“触摸计数”作为运行图上的阶梯变化。绿线是触摸“阈值”，中间件用它来判断按钮是否被触发/触摸。图表底部的红色带表示“触摸计数”已经超过阈值，并检测到触摸。

显示和测量标准差

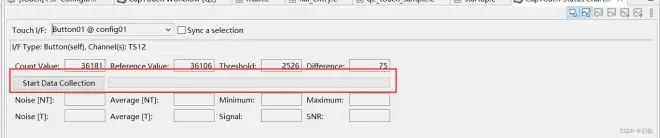

此设置仅在显示和测量标准差时进行设置。 测量标准差。点击“开始数据收集”按钮。在此过程中，请勿触碰电极，因为这会收集触摸断开状态的数据。绿色条表示数据收集速率。当绿色条完全移到右侧时，触摸断开状态的数据收集就完成了。

 当绿色条完全移到右侧时，点击“停止数据收集”按钮。

接下来，请触摸电极，因为这将收集触摸连接状态的数据。在触摸电极的同时，点击“开始数据收集”按钮。

绿色条完全移到右侧时，点击“停止数据收集”按钮。数据收集完成后，将显示信噪比（SNR）。

显示多个触摸按键曲线

可以在下图中选择多个触摸按键。

可以显示多个触摸曲线。
