Abaqus焊接热源子程序插件-WeldFlux使用说明
WeldFlux's 帮助文档
最新版本: WeldFlux 1.7.0
作者: lglhit
Email: cheneyjin@gmail.com
WeldFlux 是一款运行于Abaqus CAE中的GUI插件，用于快速生成焊接/增材制造中的分布热流子程序-DFLUX。开源版本见于：https://github.com/cheneyjin/welding_dflux_subroutine.
正式版本需要联系购买。
版本说明
v1.5 (April,2022) 最初版本，包含直线及圆弧型焊接路径。（开源）
v2.0-dev (May,2022) 加入3D打印功能。（开源）
v1.6 (Oct. 2022) 加入自由焊接路径。（正式版本）
v1.6.1 (Nov. 2022) 加入脉冲/CMT功能。
v1.7.0 (Feb. 2023) 加入摆动焊接功能，自由路径下不再需要两侧焊趾数相等。
安装
将'WeldFlux170'文件夹放置于 abaqus_plugins 目录。
windows系统下一般位于%HOMEPATH%/abaqus_plugins
运行
启动abaqus CAE, 点击菜单栏中的plug-ins --> WeldToolkit-->WeldFlux170运行。
推荐在Assembly及之后模块运行。
功能与特征
支持平面高斯、双椭球体以及圆锥体热源模型
支持直线型、圆弧型以及自由路径焊接（仅正式版本）
支持常规以及脉冲焊/CMT焊接
支持摆动焊接
使用说明
阅读详细使用说明前，建议先参考以下视频教程：
插件基础操作 https://www.bilibili.com/video/BV1bZ4y1U7Ho/
空间自由路径焊接 https://www.bilibili.com/video/BV1Ve4y147ke/
3D打印直线焊缝 https://www.bilibili.com/video/BV1mT4y1z71p/
3D打印弧形焊缝 https://www.bilibili.com/video/BV13v4y1N7uA/
脉冲及CMT焊接 https://www.bilibili.com/video/BV1LK411R77m/
摆动焊接 https://www.bilibili.com/video/BV11A411C7mw/
基本使用流程：需要给定焊接工艺参数、热源模型参数以及焊接路径（分别对应插件的Weld Parameters, Model Data, Weld Path 3个标签页），设置好之后点击Apply，或OK按钮，在当前目录生成dflux.for子程序文件。在一些复杂路径的算例中，同时还会生成一个Modules.inc文件，这两个文件都是计算所必需的。
Weld Parameters标签页：
用于给定焊接工艺参数，在输入焊接工艺参数的时候，需特别注意物理量的单位！
如采用的是激光焊等的焊接方法，没有电流、电压参数时，则需要让电流与电压的乘积等于激光输入功率。
启用脉冲焊/CMT功能时，上方输入为峰值电流电压，而下方输入的是基值电流电压。
Model Data标签页：
此页用于设定热源模型参数，长度单位为mm。热源模型支持下面3种类型：
(1) 平面高斯热源
式中，a为焊接方向半轴长，b为焊缝宽度方向半轴长。

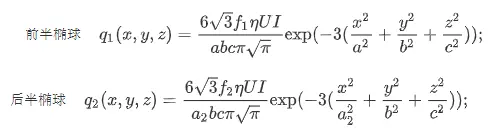

(2) 双椭球体热源
式中，a为前半椭球焊接方向半轴长；a2为后半椭球焊接方向半轴长；b, c分别为焊缝宽度及深度方向半轴长；
f1, f2为前后半椭球能量分配系数，且f1+f2=2，前后半椭球能量比Ratio=f1/f2；
f1, f2并不显式地出现在插件界面里，但一般应令Ratio=a/a2，以满足能量分布的连续。
（3）高斯锥体热源
式中，a, b分别为圆锥体上下表面有效加热半径，c为作用深度。
应保证b不等于0，以防出现数值奇异。
Weld Path标签页：
用于指定焊接路径。
路径选择方式采用与abaqus CAE交互方式进行。
点选相应指针按钮，在CAE界面中选取或输入。
本插件仅支持选取网格节点（Node）或基准点（Datum Point），在选取单个点时，允许在提示区直接输入坐标值 。如果在CAE界面点选的同时也输入了坐标值，则以界面点选为准。
共有3种路径类型：直线型、圆弧型以及自由路径。
直线型路径
需要给定Start Point(起点)，Along Point(途经点，不能与起点相同)，Toe Point(焊趾点)。
对于有余高焊缝，应保证这3点均位于热源的上平面上。
圆弧型路径
需要给定Start Point(起点)，Along Point(途经点1)，Along Point2(途经点2)，Toe Point(焊趾点)。
焊接方向为起点-->途经点1-->途经点2。
应保证起点、途经点1和途经点2位于一个半圆周以内。
对于有余高焊缝，应保证焊接过程中热源上平面会扫过这些点。
自由路径
需要给定Start Point(起点)，Along Point(途经点)，Toe Path1(一侧焊趾点序列)，Toe Path2(另一侧焊趾点序列)。
Along Point用于指示焊接方向，应尽量靠近起点选取。
如果焊趾路径为特征边，可按特征一次性选取焊趾序列。
对于有余高焊缝，应保证焊接过程中热源上平面会扫过这些点。
除生成子程序外，在自由路径方式下，CAE提示区会给出焊接此路径所需的时间。
满足条件的圆弧型路径，也可用于自由路径方式，且自由路径方式由于避免了三角函数运算，计算速度更快。
路径包括焊趾均不能交叉
摆动焊接
勾选 Enable Swing Welding，启动摆动焊接功能。
需要给定Swing Width（摆动宽度），Frequency（摆动频率），Dwell Time（两侧停留时间）。一个摆动周期内停留两次，因此停留时间不能大于摆动周期的一半。
为能准确地捕捉热源摆动，分析步中最大增量步应小于摆动周期的1/4。
特别注意
子程序中默认使用毫米-吨-秒单位制，因此推荐建模时最好使用同样的单位制。如非此单位，则需对子程序进行相应修改。
均匀、规整的网格是精确计算的前提。一般为得到准确温度场，焊缝网格尺寸应小于热源模型中有效加热半径（或相应值）的一半。
在计算脉冲及CMT焊接时，最大增量步长应小于1/2脉冲周期。
在计算摆动焊接时，最大增量步应小于1/4摆动周期。
购买与授权
本版插件适用于Abaqus6.14及以上版本，windows系统。Linux系统下应用需另外定制开发。
购买前需提供硬盘序列号用于绑定许可，插件仅能在许可电脑上使用，但对生成的子程序没有限制，可在任意电脑上运行。授权永不过期。
注：在cmd命令行下输入以下命令获取硬盘序列号：
wmic diskdriver get serialnumber
对于多硬盘情况，默认绑定的是“磁盘0”，通过以下命令获得：
wmic diskdrive where index=0 get serialnumber
不提供插件核心源代码。
包含售后技术支持及小版本更新。
联系购买及技术支持，请加QQ：55812761。
