运放和三极管构成的恒流源电路

这是一个由运放和三极管构成的恒流源电路，RL为负载电阻，R1为采样电阻

流过三极管集电极的电流

下面分析下这个电路的工作原理。

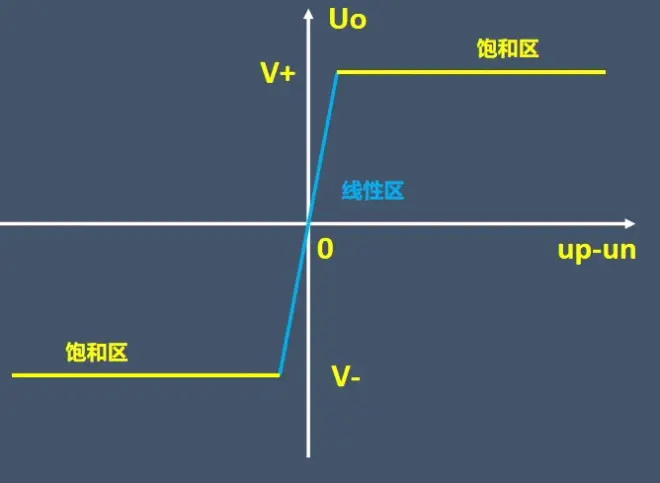

首先我们可以看到这个运放引入了负反馈，所以它工作在线性区的。

也就是VP=VN，就有VIN=VP=VN，所以流过采样电阻R1的电流为

然后三极管集电极电流是近似等于发射极电流的，所以流过负载的电流为

当流过负载的电流增大，那么流过R1的电流增大，R1上的电压也增大，从而UN增大，所以UP-UN减小，运放的输出减小，所以流过三极管的电流减小，从而流过负载的电流也减小 。

当流过负载的电流减小，那么流过R1的电流减小，R1上的电压也减小，从而UN减小，所以UP-UN增大，运放的输出增大，所以流过三极管的电流增大，从而流过负载的电流增大。

正是因为这个负反馈，从而达到输出恒定电流的目的，要想改变输出电流，我们改变VIN或者采样电阻R1即可。

这个是输出恒定1MA电流的仿真的电路图，大家可以看下，
