1 项目概述

无锡市新洲小学于2015年9月1日正式启用，是一所充满朝气的，正在成长中的年轻学校。她是无锡市新吴区一所直属的独立小学。

学校位于无锡市新吴区梅育路以北、新洲路以西、高浪路东侧，地处联心嘉园小区，环境优美，是理想的学习场所。

学校占地面积约4.3万平方米，设计规模为8轨48个教学班。目前拥有润贤、润智、润德、润行等四幢专用、教学楼和一个体育馆。建筑总面积达1.8万平方米。学校设有音乐教室、舞蹈房、美术室、科学实验探究室、校本课程活动室、网络机房、录播室、师生阅览室、室内外运动场等，为孩子提供了充分的活动实践基地，是一所功能齐全的现代化学校。

本项目设计范围为无锡市新洲小学二期工程消防设备电源回路，共10台三相双电源配电箱、2台三相配电箱，在消防负荷配电箱内安装消防设备电源电压信号传感器，消防设备电源状态监控器设置消防控制室室，系统采用手拉手总线形式组网。

2 用户需求

本项目要求消防设备电源监控系统能通过对无锡市新洲小学二期工程消防设备的供电电源的故障和异常状态进行监控，及时报警提醒相关人员消除这些隐患，防止发生火灾时，消防设备无电可用，设备不能正常投入使用。

为便于值班监控管理，中央主机应具有以下主要功能：

1)按照配电图纸，对各消防回路设备进行监控，掌握消防设备电源的运行情况。

2)消防设备电源监控系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据；对整个消防设备电源监控系统的智能化管理，能够通过检测消防设备电源的电压状态等相关信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。

3)主机对监控报警和故障报警事件应具有实时打印事件编号、监控部位、事件性质、报警参数及日期时间等数据的功能。报警事件数据应专门储存，有独立的查询界面，并不可修改，以供故障责任分析之用。

4)除以上条款要求外，主机的其它功能和性能尚应符合国标GB 28184-2011 《消防设备电源监控系统》的规定及GB 25506-2010 《消防控制室通用技术要求》的标准。

3 解决方案

3.1系统结构

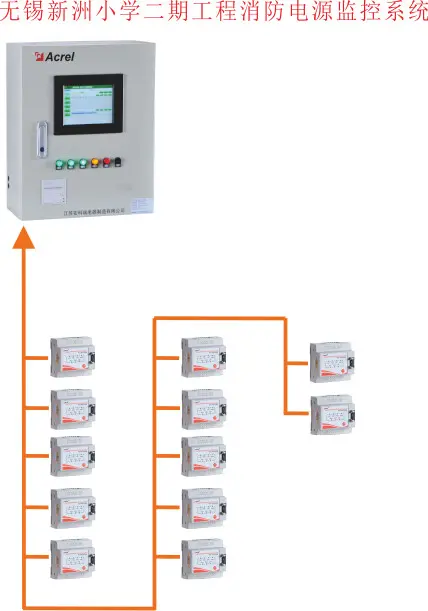

无锡市新洲小学二期工程消防设备电源监控系统采用消防设备电源状态监控器+电压传感器的二层结构组网模式。根据项目实际要求，为该项目配置消防设备电源监控系统的电压传感器型号为：AFPM3-2AVM、AFPM/T-2AV、AFPM3-AVIM,消防设备电源状态监控器型号为：AFPM100/B1。AFPM100/B1设置在消防控制室，引出1根二总线与现场配电箱内的传感器相连，消防电源主机图文显示。系统拓扑结构如下图：

3.2 AFPM100/B1系统功能

监控功能

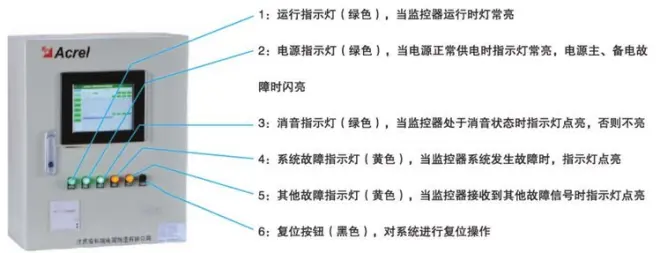

监控器通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。故障时发出声光故障报警信号，同时面板上“其它”故障指示灯亮，显示屏指示故障部位、故障类型和故障时间，声光信号一直保持，直至故障排除。其中声音信号可以使用显示屏“消声”按钮手动消除。

控制输出功能

当被监测回路报警时，可控制输出继电器闭合，用于控制被保护电路或其他设备，当故障消除后，控制输出继电器释放。

报警功能

系统故障报警：程序不能正常运行时，监控设备发出声光报警信号，同时面板上的“系统”故障指示灯亮。

其它故障报警：主电源或备用电源出现异常，监控设备和传感器回路发生短路、断路等故障，或者传感器发出被检测电源的各种故障信号时，监控设备发出声光报警信号，同时设备上的黄色“其它”故障指示灯亮。

自检功能

检查设备中所有状态指示灯、显示屏、喇叭等是否正常。

记录存储查询功能

当发生过压、欠压、错相、过流故障报警或通讯、电源故障时，系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中，当故障报警解除、排除故障时，同样予以记录。

历史数据提供多种便捷、快速的查询方法。

主备电源切换功能

当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作；当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。

用户权限管理功能

为确保监控系统的安全运行，监控设备将软件操作权限分为三级（管理员、操作员、值班员），不同级别的操作员具有不同的操作权限，从而提高了系统的安全级别。

硬件推荐：

1. 概述

1.1消防设备电源监控系统设置必要性

现代建筑内部，消防报警、防火、灭火系统种类繁多，并分布在建筑内的各个角落。当灾情发生的时候，消防设备能否处于正常的工作状态，直接关系到人民生命财产安全是否得到及时保全。因设备老化、电力中断造成监控设备与防火设备的工作中断，延误了火灾的控制，而发生的悲剧屡见不鲜。因此，针对消防设备电源的监测系统便应运而生，对各类消防设备的工作状态进行有效监控。

消防控制室既是建筑自动消防设施运行管理的监控中心亦是社会单位扑救初期火灾的应急指挥中心。关系到能否有效预防火灾，以及一旦发生火灾能否有效控制初期火灾并把损失降到最低。确保一旦发生火灾，自动消防设施能够正常运行，对于保证建筑物内的消防安全具有极其重要的作用。建筑物的消防安全很大程度上又取决于消防设备的好坏，而消防控制室内的火灾报警系统以及相关的消防联动设备能否正常工作又取决于消防设备的供电电源能否正常有效的工作。一直以来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事情屡有发生，特别是在供电紧张、设备质量不佳、安全意识淡薄时，这一问题显得尤为突出。

AFPM消防设备电源监控系统可有效降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术保障，AFPM消防设备电源监控系统将为消防设备“保驾护航”，起到有效保障人民生命和国家财产安全的积极作用。

1.2消防设备电源监控系统设计依据

GB25506-2010《消防控制室通用技术要求》

GB28184-2011《消防设备电源监控系统》

GB50116-2013《火灾自动报警系统设计规范》

1.3 AFPM消防设备电源监控系统简介

AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、错相以及过流（过载）等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性。

AFPM消防设备电源监控系统采用集中供电方式，通过监控器给现场传感器提供DC24V安全电压，有效保证系统的稳定性和安全性。可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。

AFPM消防设备电源监控系统由消防设备电源状态监控器、区域分机、传感器和配套附件组成。

2.AFPM100系列监控设备

2.1工作电源

主电源：AC220V 50Hz（允许85%~110%范围内变化）

备用电源：主电源欠压时，可维持监控设备正常工作≥8h。

2.2工作制和传输方式

24小时工作制，采用RS485或者二总线通讯，传输距离500m（可扩展）。

2.3主要参数及组成部件

AFPM100消防设备电源监控系统的监控设备主要是壁挂式，其主要参数及组成部件如下表所示。
