8.2 IIC通信协议-下
IIC时序讲解笔记
开始信号:在SCL=1的情况下，SDA由1-->0
结束信号:在SCL=1的情况下，SDA由0-->1
在数据传输过程中，SDA电平变化在SCL=0时改变，在SCL=1时要保持稳定
传输一个字节之后必须等待接收方发送一个响应，响应是SDA=0(注意要给一个时钟脉冲让接收方发送响应）
03:48
05:43

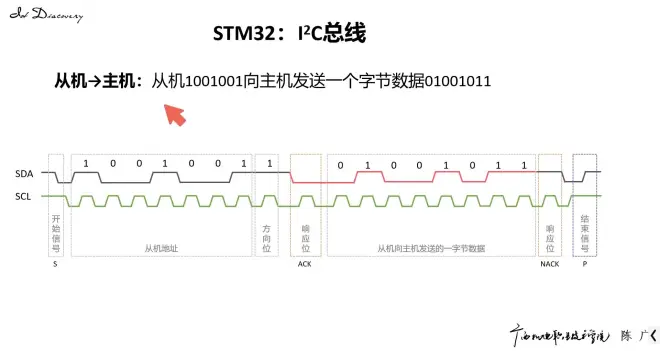

从机地址占7个byte,理论上IIC可以连接2^7=128个设备。最低位是方向位
方向的选择：
要向从机发送数据，地址最后一位是0
要从从机读取数据，地址最后一位是1
09:32

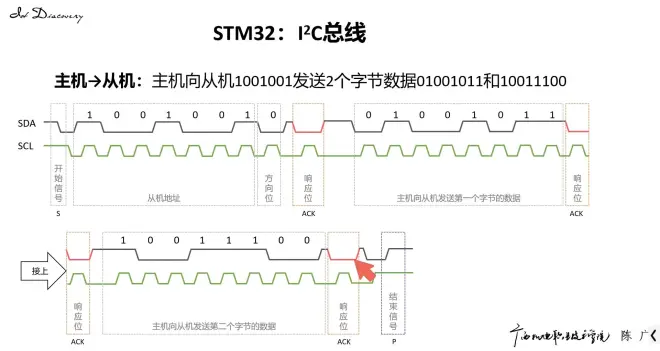

主机发送2个字节的完整过程（多个字节类似推理）
12:02
13:34
14:44
