设计注意事项（通知合集）
这篇内容是大群里之前发过的设计注意事项通知，为了避免进群晚些的经销商设计师不了解我们之前发的注意事项，我们把通知都统计在这边，各位设计师建模下单前请先看一下这些注意事项。
1、PETG门板特殊造型加工需要在板件名称中标注清楚
各位设计师在设计过程中如果遇到PETG门板需要特殊造型加工的（比如倒圆角、切角等），都要在根据上图在板件名称中标注切角倒圆位置，不然车间难以区别加工基准。
2、注意圆弧地台材质与尺寸限制
三维家圆弧地台已上架至系统柜设计素材库，“系统柜设计-选择单元-G键进入素材库-江山欧派功能件-板式功能件”中拉取使用，因工艺限制圆弧地台高度固定为100mm，弧度固定为R=198，宽度为279mm固定不变；圆弧地台深度279mm≤D≤579mm，材质花色只支持流萤黄，伽罗棕多层板。建模下单时注意圆弧地台的材质与尺寸限制，其他尺寸 材质都无法下单生产。（其他圆弧门板、墙板也无法下单生产）
3、虚拟铰链如何选择
为满足部分客户要求只开铰链孔，自配铰链的情形。现三维家下单五金新增客户自配铰链方案，选择此方案后生成虚拟铰链，报价单及领料单不体现铰链名称及价格。注意！只可适配常规铰链孔，即铰杯直径35mm，靠边5mm。非常规铰链无法适配。
4、选择门板样式时一定要注意区分开门方向
大家在选择门板样式时请注意开门方向，切勿左开门门板门板样式选择右开门门型，导致生产无法正常辨别门板开门方向（选择的门板样式要和门扇信息一致）
5、新建客户时客户名称加上户头号
自主下单需要在客户名称这边填写户头号，如果不清楚户头号可以询问对应区域销售人员或者培训人员（询问培训人员时请提供开户名称或者三维家账号）
6、抽屉只能使用江山欧派库的抽屉
抽屉生成只能使用江山欧派抽屉以及按G添加的江山欧派功能键中的抽屉，按G添加的基础功能键中的抽屉以及素材库中其他抽屉都无法使用，请各位设计师知悉。
选择抽屉时注意看抽屉名称，什么名字的抽屉五金安装时就会生成什么导轨，如选择海蒂诗反弹托底轨抽屉安装五金、发货时都会是海蒂诗反弹托底轨。
安装抽屉、导轨教程链接：抽屉的安装方法+抽屉生成不了导轨+衣柜内嵌抽屉制作方法
7、吊柜免拉手（V型拉手）+灯带要注意改板件名称
如果需要V型拉手柜底板增加灯带的，请B板件选中此底板，然后在名称前加上（V型拉手）嵌入式条形灯白/暖光底板，将名称填写清楚，避免单子到车间时出现生产错误。
8、各位设计师在安装五金时要注意区分柜子系统以及一段力二段力、快装固装铰链。
这几款都是带阻尼的，不带阻尼的铰链名称前边会写“无阻尼”，反弹器可在右键附件配件添加
9、如果不希望打包时混包的，请在单据名称前面增加楼层号，不同的楼层车间不会混包， 同一楼层的不同单号 收口、背板之类的会做混包处理。
10、橱柜慷德地脚线添加
各位设计师在后续设计中如果需要慷德地脚线，请直接从 拆单部件库（禁用）--虚拟部件--慷德地脚线-100mm-A款银色拉取使用，并在附件中增加所需连接件，踢脚线安装的脚线无法到达车间。慷德地脚线尺寸最长3000mm。

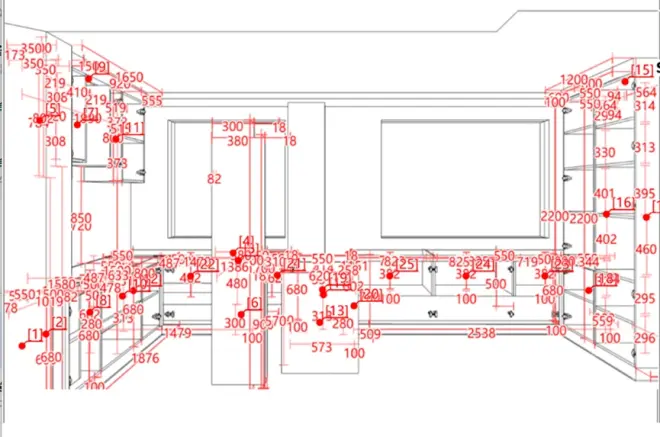

11、类似U型橱柜这些标注比较多的模型，标注可以多分几张体现，单张不要标太多了，避免现场看不清楚。
12、系统柜免拉手模型
免拉手地柜已录入系统柜，选取路径-系统柜-特殊板件-江山欧派板件进行选取使用，共四个模型（单开门柜/双开门柜/两等分抽屉柜/三等分抽屉柜）。等分柜C型拉手位置可调，免拉手颜色哑黑。
13、橱柜系统双弧边的灶具柜
各位设计师请注意，之前有需求需要双弧边的灶具柜，现在已经加到江山欧派的私库里边了，选取路径-橱柜设计-功能部件-江山欧派装饰部件-地柜-功能地柜-灶具柜。请各位设计师知悉！
14、创建销售订单时注意收货信息是否正确
近期收到一些经销商反馈，货品寄到物流点时，物流拨打的是客户的电话，建议谁去物流点提货，就预留谁的电话号码。为了避免这种情况的再次发生，各位经销商门店工作台建立档案的时候，可以预留自己的电话号码，如果客户档案电话号码已经预留为客户的，可以在建立销售订单的前一步可以修改为自己的电话号码。
15、背板双面见光请选择18MM厚背板，单面见光可选择9MM与18MM背板，9MM厚板件背面颜色会与正面不同。
16、免拉手地柜拉手均发哑黑色
应前端客户对地柜免拉手哑黑需求较多，且三维家目前无法实现公库模型内拉手调整。即日起后续订单中“免拉手铝材SN100-下柜CG-L型亮铁灰”及“免拉手铝材-SN101-中柜CG-C型亮铁灰”统一使用“L型免拉手SN100哑黑”及“C型免拉手SN101哑黑”代替。（即后续订单不会发货亮铁灰免拉手，亮铁灰的免拉手发货时会自动替换成哑黑的免拉手，模型上拉手的名称无需再另外更改）
现在-Z月牙白 流萤黄 伽罗棕 卡其灰 暖白绒麻 核桃木 墨染锦年 苦咖啡 棕灰九色颗粒板柜门可以做2720；所有柜体最多只能做到2420高，板件尺寸不能超过2420*1200，特别注意背板不要超宽，背板最大尺寸2420*1200
18、柜子所在空间的墙体一定要闭合，不然下单时会显示失效，下不下去，墙体在2D界面看是否闭合
19、柜子右键切角后，顶底板需要自己板件点编辑过（如果是从左到右横切的，那么就是左右侧板要自己板件点编辑过）
20、玻璃门下单需要画CAD下单
玻璃门做效果图直接门板样式替换成这个 点拉手或者门板边框位置 右边可以改玻璃颜色
玻璃门不在软件下单，玻璃门下单需要按照模板，CAD画出来，导成PDF给到我们相关订单人员下单，要注意铰链位置不要和层板碰撞（软件下单前需要删除玻璃门以及玻璃门五金。如果玻璃门尺寸是按照软件里门板样式替换的玻璃门得出的，要注意一定要点击玻璃门拉手位置查看玻璃门尺寸，点玻璃区域右边名称显示玻璃门芯得出的尺寸仅仅是玻璃的尺寸，不含边框会偏小一些）
21、带灯板件的变压器、开关等配件需要自己额外附件添加
教程链接：带灯层板替换及灯带配件添加方法
22、开灯槽不含灯板件，灯槽尺寸可变已添加至三维家请设计师知悉，注意，变更灯槽数据后，灯具及变压器需自行配置！
