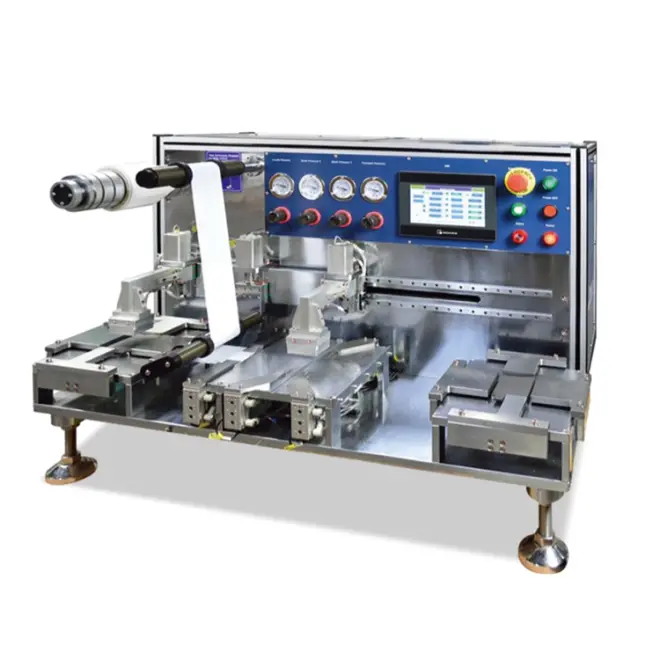

半自动叠片机

半自动叠片机

主要特点：

叠片数量可按照预先设定进行自动控制；

采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大；

PLC 控制，HMI 操作，使用维护方便；

极片人工装片，自动定位，机械手自动吸片，自动层叠；

卷料隔膜自动伺服恒张力控制。

隔膜自动光电纠编控制。

技术参数

叠片方式 Z 字形叠片

操作方式 人工上料，机械手取料叠片，自动拉隔膜.

叠片精度 整齐度≤±0.3mm

叠片范围 电池 Min. L80mm *W80mm，Max. L80mm*W160mm，不含极耳

叠片厚度 Max.30mm

叠片层数 Max. 500 可设定

隔膜卷径 Max. 250mm

隔膜卷芯 3 寸卷芯，气涨轴夹紧

卷料隔膜自动伺服恒张力控制。

隔膜自动光电纠编控制。

半自动叠片机主要用于锂电芯正，负极与隔膜的 Z 形叠片装配。

该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成，具有叠片效率高、叠精度高的特点。设备设计最大可层叠 200*200mm 的电芯，不同尺寸可通过调整夹具实现，非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计,卷料隔离膜自动恒张力控制，自动纠编控制。

保养方法及注意事项

1.经常擦拭摆辊、叠片台保持清洁。

2.轴承滑轨运动部位加油润滑，保持运动顺畅。

3.若长时间不使用时，将机台表面擦拭干净，包好包装胶带储放。

4.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，杜绝机器质量

事故及人身事故。

半自动叠片机是一款高性能的实验设备具有多项先进的技术和功能。它不仅能够更好地保护产品质量，更能提高生产效率，为企业带来巨大的经济效益。
