计算机接口电路，其本质上就是一块芯片如何与CPU连接起来，并使得CPU和这块接口芯片之间能有效地交换数据，或者是其它的控制信息。

先以中断控制器芯片8259A为例：

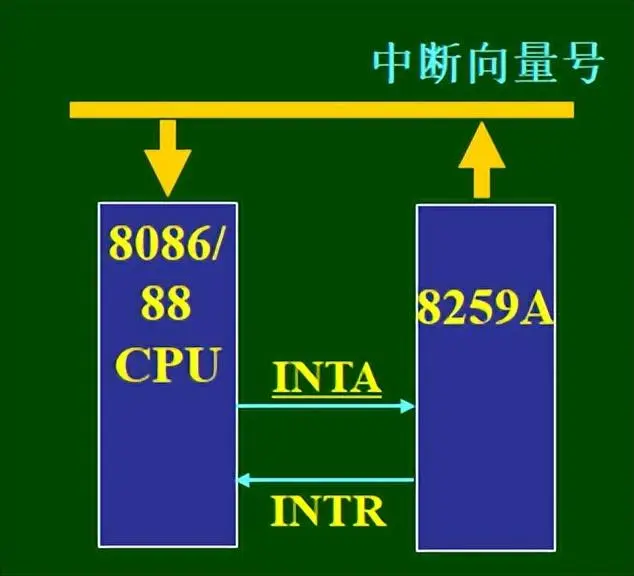

从上图看到，因为8259是用于中断信号处理的，因此这块芯片和CPU之间最主要的连接就应该是中断请求和中断响应，图中通过引脚INTA和INTR实现，两者都是通过电平信号实现的，比如INTA发出一个5伏特的电压表示中断请求，INTR则以一个0伏特的电压表示响应。

但是这两块芯片不能仅仅是这两根引脚相连，因为还存在其它问题：

1：cpu首先要能够找到这块芯片，因此CPU和这块芯片之间必须有地址线相连；

2：cpu和这块芯片之间肯定要读写数据，因此就必须有数据线相连；

3：如果除了数据交换之外，还有其它信息要交换，就必须有相应的引脚连接（INTR和INTA），如上图。

更进一步，所谓的cpu找到这块接口芯片，其实是找到这块芯片中的寄存器，也就是端口。

上图是8255中的各个端口，cpu要找到8255，其实就是必须给8255中的每个端口分配一个地址，如下图：

上图左侧的地址线和引脚均来自8086，可以看出，A7-A2因为要形成片选信号，是固定的，而A1A0是可以变化的（8086在非地址对准方式时也可以变化），因此A7-A2和A1A0合起来形成了四个八位地址，如图中所示。

上图表示8255作为CPU和打印机的接口芯片，它既和CPU有地址和数据线的连接，又和打印机有数据线和控制信号（选通信号STB和忙信号BUSY）的连接，这也就是为什么把8255称为接口芯片的原因。

上图说明，在8255片内端口的形成过程中，高位地址是作为片选信号，而低位地址则用于定位片内哪个具体的寄存器，也就是端口。
