光储交直流电网（恒PQ并网）MatlabSimulink模型

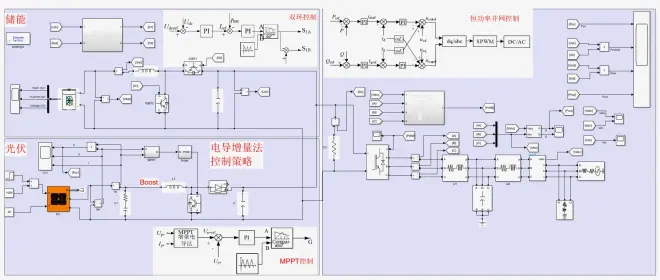

仿真模型由光伏PV及其DC/DC变换器、储能及其双向DC/DC变换器、直流负载、逆变器、交流负载和交流主网组成的光储直流微电网。

控制策略：

1.光伏采用最大功率输出控制策略—电导增量法，实现最大功率输出；2.储能利用双向DC/DC变换器接入电网，采用双环控制策略即恒定电压控制策略，运行模式分为充电模式和放电模式；3.逆变器采用功率外环、电流内环的恒PQ并网控制策略，给定直流侧输入到交流侧的功率参考值，使得逆变器的功率给定，实现直流系统盈余的光伏发电效率输入到交流侧。

运行条件及工作模式：

运行条件：直流母线额定电压为750V，负载为10欧，额定功率为56kW。光伏始终运动于最大功率输出状态，光照强度为1000W/m2，输出功率为70kW，储能根据母线电压进行输出，交流主网电压为380V。1s之前交流侧需要功率为20kW,1s之后需要功率40kW。

仿真结果：

1.光伏维持在最大功率输出。

2.储能根据母线电压实现直流母线电压控制。

3.母线电压维持在750V附近。

4.逆变器实现恒功率控制，输入到交流侧的功率满足条件。

5.并网电流满足与交流主网电压相位一致，谐波总畸变率小于5%，满足并网条件。

需要模型联系。
