如果按照本文中的所有步骤操作，就能完全拆解ThinkPad 701C/701C。 但是，对于某些更换操作，你可能不需要完全拆解它。 在这些情况下，此过程中步骤的相对顺序非常重要。有些电子元件必须先被移除才能到达故障的电子元件，或者更方便操作。这些操作包括以下“大阶段”
卸下键盘盖
移除键盘
分离显示器与基座
卸下顶部系统板和变频卡
卸下底部主板和调制解调器
拆卸底座组件
下面我开始一步一步讲解小步骤：
1．卸下电脑电池。
2．打开内存盖取出内存条。
3．卸下图中所示的PCMCIA盖和注口塞。
移除已安装PCMCIA卡。（一般不会有）
4．移除并口盖子。
5.移除硬盘。
注意：可以在插槽中插入硬币然后扭转，直到硬盘盒脱离封装，卸下硬盘盒。在卸下硬盘盒时，不要对其施加任何额外的力。
卸下键盘盖
6.拆下位于计算机右侧的螺钉（BC）。
7.拆下位于计算机左下角的螺钉（BK）。
8.完全打开计算机盖子（180°）并拆下键盘面板。
9. 卸下键盘下方前部的四个螺钉（BF）。
注意：这个所谓的BF形螺丝非常难拆，需要准备一把T1内六脚螺丝刀，根据本人拆解经验现寸的笔记本这几颗螺丝会有锈蚀或者卡死的现象存在，拆这几颗螺丝的时候一定要耐心加小心。而且这几个螺丝1.0的螺纹3.0的头配不到。
10.从底座底部拆下剩余的五个螺钉。
11.拆下位于右铰链下方的螺钉（BC）。
12.移除键盘。
拇指按住空格键附近的面板轻轻向屏幕方向推，然后向上慢慢拿起。要小心键盘后面和主板连着三根排线，别把它们拉断了。在松开滑动锁闩接头之前，不要拔出排线。
13.从顶部主板上拔下三条键盘电缆。

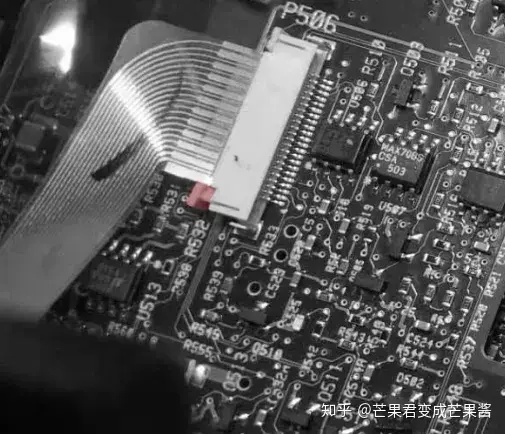

要拆下电缆，用防静电镊子或手指甲拉出每根电缆下的小滑动闩锁，以拉动每一侧。如红色位置示意，尝试在每侧逐渐拉出锁闩，或同时拉出两侧（处理主板等电子件的时候注意防静电）
这种ZIF连接器一定要像一个小抽屉一样两侧都打开了才能拔排线。
14.用同样的方法拔下LCD屏幕线
注意：要先向上滑动信号线上的铁氧体磁芯，向上移动后进行操作。
15.从LCD屏线上取下铁氧体磁芯。
注意：铁氧体磁芯这玩意是有毒的，拆下来以后最好放在一个密闭盒子里，小心别吸入它的粉末。
16.从顶部系统板上拆下麦克风线。
17.将LCD背光电缆从变频卡上拔下。
18.将扬声器电缆从顶部系统板上拆下。
19.拆除四个铰链螺钉（BG）。
拧下螺钉之前，请合上计算机盖。
20.卸下LCD组件。
卸下顶部系统板和变频卡
21.拆除顶部系统板（和其所附的备用电池和逆变器卡）。
分离顶部和底部系统板之间的金属垫片。轻轻地拉起顶部系统板的前部，并在电池接头附近的插槽处插入工具。用工具向下压，然后轻轻向上撬，将顶部系统板从底部系统板上拆下。
22.取出备用电池。更换：更换备用电池时，折叠电缆并将备用电池放在电池组接头旁边的空间中。
23.从顶部系统板上卸下变频器卡。
24.从变频器卡上卸下红外外壳。
卸下底部主板和调制解调器
25.卸下固定在底部系统板上的螺钉（BL）。
26.拆除对接接头上的两个螺钉（BC）。
27.卸下底部系统板和图中所示的连接调制解调器
目前的维修大家都不需要拆调制解调器，所以这个步骤就不再展开叙述。
28.拆下将PCMCIA插槽组件固定至的两个螺栓（BJ）和螺母（BA）。
29.拆除PCMCIA插槽组件。
30.移除网卡。
拆卸底座组件
31.拆除电源开关盖。
32.拆下扬声器。
拆下扬声器后，小心地清除可能剥落的金属颗粒。
警告：扬声器会磁化金属并损坏磁盘。
划痕会损坏扬声器。小心不要用螺丝刀、螺钉或其他物体损坏它。
33.拆除粘合剂垫圈。
34.拆除扬声器上方的遮蔽物。
后记，本文只是为IBM蝴蝶机的拆解提供一个文字图片的指导。
在此要特别感谢B站UP主手柄的蝴蝶机修复视频，对我的修复工作有着非常大的指导。
https://www.bilibili.com/video/av25467644/
