【开箱简测】ICY DOCK ToughArmor MB601M2K-1B 效能简测

去年八月时，买过这款的峦生兄弟MB601VK-B来玩，当时它只支持U.2 NVMeSSD，心想若有原生支持M.2 NVMe SSD就更棒。终于在今年ICY DOCK的官网中看到原生支持M.2 NVMe SSD的硬盘抽取盒问世，不囉嗦，直接买一个来试试。

以下是官网产品规格说明，M或B+M key M.2 PCIe NVMe SSD，采用SFF-8639接头，因此若接NVMe SSD且有U.2 Cable的人就可以直接用。

产品规格先直接抓图来看。

依据官网的说明，产品特色如下：

● 适用3.5英寸装置空间
● 适用2230/2242/2260/2280/22110 M.2 PCIe NVMe SSD
● 支持NVMe 32Gbps(视硬盘速度而定)
● 安全扣锁及两段式安全锁设计保护硬盘
● 全金属结构设计

以下利用手机简单拍照，若有伤眼处，敬请见谅。

采取环保纸盒包装，左上角强调是ToughArmor系列，意味着它耐摔、耐压的超强防护力；左下角简述图示产品属性，右侧写明此包装有两款型号，一款是支持U.2，另款是支持M.2 NVMe SSD，本次测试主角正是支持NVMe SSD的MB601M2K-1B。

外纸盒背后八国文字简述产品，规格表内跟官网说明一样，仍是MIC制。

打开纸盒后，产品完整收纳在气泡袋，显示了ICY DOCK的用心。

除了抽取盒外，附上产品说明书、NVMe SSD导热硅胶片、固定螺丝及钥匙。

左边白色长方型为NVMe SSD导热胶片，贴在铝制散热器上使用，千万不要贴错啦。

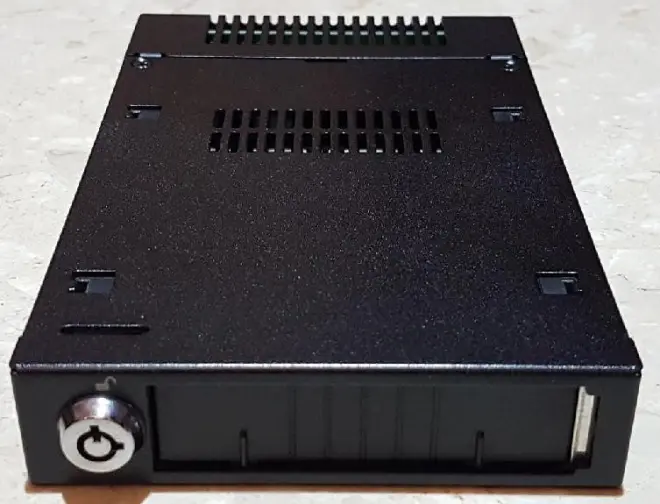

抽取盒正面维持ToughArmor风格，有椭圆形的散热孔设计在前置面板及上方处，机身上的锁孔可以保护硬盘抽取盒不会被人随便打开。

抽取盒底部同样也有椭圆形散热孔，并且采用金属材质设计，有助于高温的NVMe SSD散热。

当把抽取匣拿出来后，抽取盒的挡板就发挥其该有的功能。

背面的接头为SFF-8639接头。

后背盖上方有金属支撑架，减少非正常拔除连接线造成的损坏，很贴心的设计。

继续拆，把上盖移开拆光光，金属材质，采用磨砂黑不易留纸纹设计。

背板内部接头处示意图。

抽取匣延续此系列的风格样式。

底部也有开方形散热孔，抽取匣仍是金属材质并没有涂黑，维持原色。

抽取匣的上盖是厚厚一体成形的铝制散热器，若将SSD贴上散热硅胶片，将有助于将热气传导至上盖。

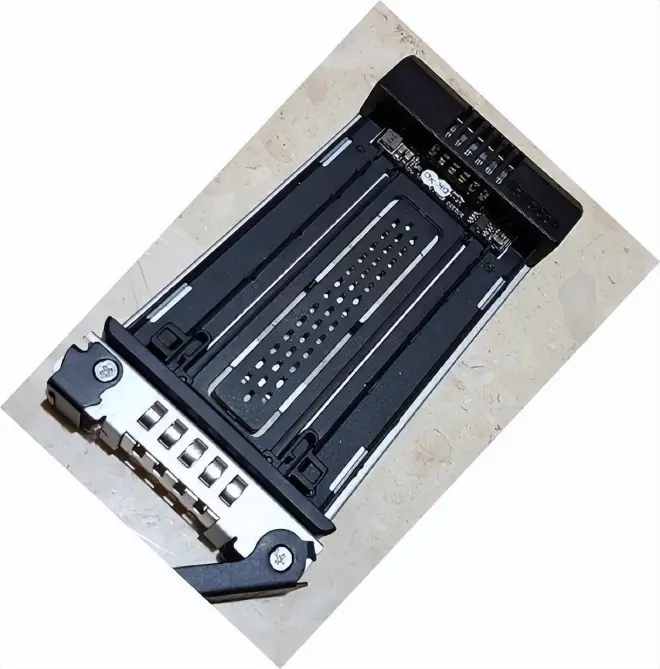

移除上盖后，可以看到内部的结构设计。采用免螺丝固定设计，透过滑轨及扣钮将SSD予以固定。

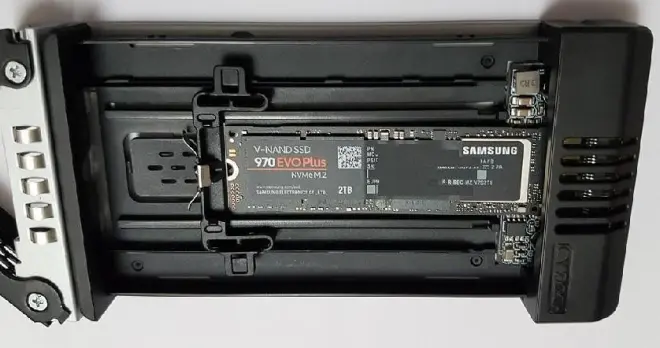

MB601M2K-1B支持2230/2242/2260/2280/22110 M.2 PCIe NVMe SSD，拿出Samsung 2TB NVMe SSD实机安装，2280的长度也可以固定的很紧。

通电后，就会亮起绿灯。若SSD/HDD读写，绿灯就会闪烁。

SSD装入硬盘抽取盒的示意图。

开箱结束，上机去。

测试环境简述:
M/B: ASUS Prime X299-Deluxe II BIOS 0802
CPU: i9-7900X oc 4.5G
RAM: GSkill DDR4-3000 8G*4
OS SSD: Samsung 970 Pro 1TB
测试SSD： Samsung 970 EVO Plus 2TB
NVMe 抽取盒：ICY DOCK MB601M2K-1B
OS: Windows 10 Enterprise 1909 64-bit
Driver: Windows 10 Default Standard NVMe Driver

透过CrystalDiskinfo确认规格是跑NVMe Express 1.3。

AIDA64 线性读写测试，设定档案容量为8MB。

线性读取曲线还算稳定，平均读取速率3037MB/s；写入曲线起伏较大，与先前透过美乐华转接后的曲线明显不同，唯写入速率较快，平均写入速率19533MB/s。

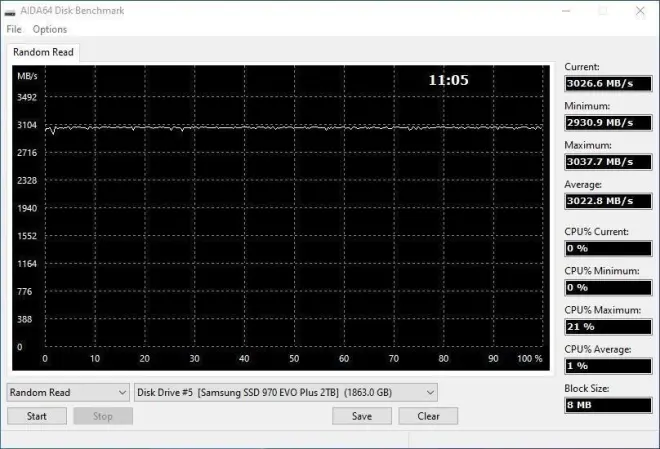

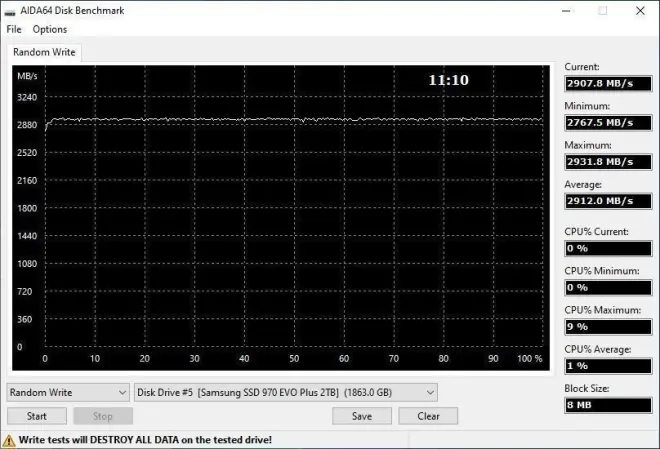

AIDA64 随机读写测试，设定档案容量为8MB。

随机读写曲线都算平稳，平均读取速率3022MB/s；平均写入速率2912MB/s。

AJA 设定影片格式为2048*1556 2K-1080分辨率，编码为16bit RGB，从256MB~64GB全测一轮。抓取几项结果，读取速率2942~2970MB/s、写入速率3054~3094MB/s。

Anvil's Storage Utilities设为Compress 100%(Incompressible模式)，测试皆勾选Write-Thru选项去测试，从1GB~32GB全测一轮，抓取几项结果。

AS SSD分别设定档案大小为1GB，并测试Copy 及Compress Benchmark。

循序读写速率约2874及2871 MB/s，4K QD1读取13512 iops，4K QD1写入32321 iops。

Copy Benchmark 测试项目：ISO读取速率1798MB/s、程序载入速率836MB/s。

Compress Benchmark 测试项目：读取曲线较平稳，写入曲线规律波动。

ATTO Diskbenchmark设定档案长度为64K、64MB、256MB、512MB、1GB、2GB、4GB及32GB，测试模式设定为Overlapped I/O模式进行测试。

Overlapped I/O，队列深度4 (QD4)模式。

CrystalDisk v7.0.0采Default测试64MiB、512MiB、1GiB、2GiB、4GiB、8GiB、16GiB及32GiB。

Seq Q8T1循序读取速率落在3578MB/s、写入速率3291~3269MB/s。
4K Q1T1读取速率42~50MB/s、写入速率约139~142MB/s。

HDTune v5.75设定档案容量为8MB，各测试选项结果值如下图。

循序读写测试项目
读取曲线算平顺，平均读取速率3052MB/s，写入曲线虽为两段式，但算平顺，
平均写入速率偏低仅1785MB/s。

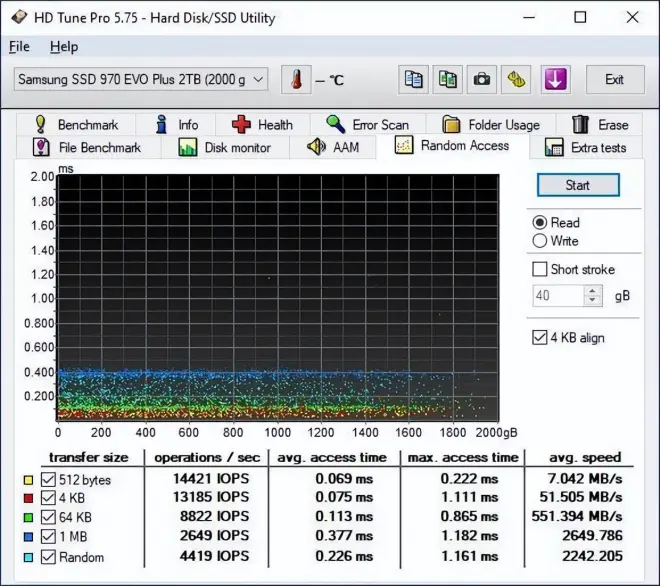

随机读写测试项目

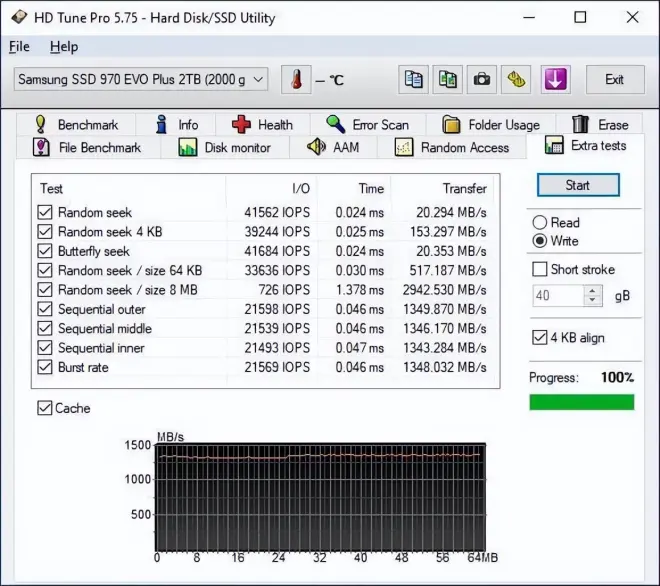

额外读写测试项目

File Benchmark选项以Block Size 512MB档案长度为基准，设定50MB、500MB、2000MB及4000MB，并分别测试资料型态为Mixed。

Parkdale v3.01设定Block Size 1MB，把档案大小从250MB~10000MB全测过一轮。

PCMark 7测试：得分6083、原始得分数为15982。

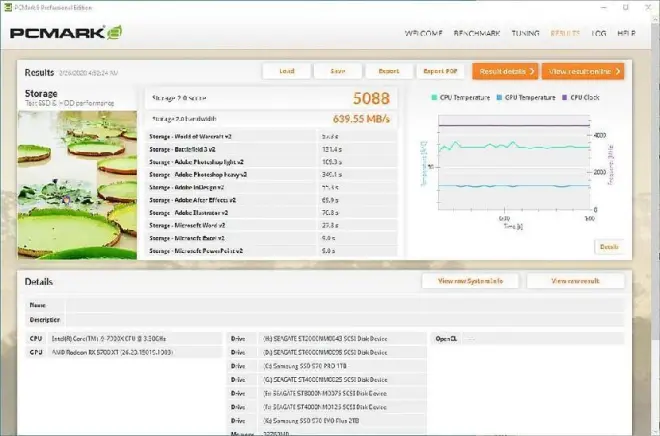

PCMark 8测试：分数5088，频宽为640MB/s。

测试至此，作个简单的测试结论：

优点
1. 简化安装过程，免螺丝固定SSD设计及合适的散热设计。
2. 坚固的金属壳材质设定，为SSD提供完整的保护。
3. 提供不同M.2 PCIe NVMe SSD尺寸,支持2230/2242/2260/2280/2211的硬盘长度。
4. ICY DOCK提供3年质保。
缺点
1. 需自备SFF-8639线，若能另外推出个含线包装或许也是不错选择。
2. 前面板锁孔，仍然是凸出来。若能缩进去与前面板平，或许也助于美观。
以上不专业之简单测试到此结束，下台一鞠躬，一切的批评希望厂商能见谅，本文不作笔战用，若有指教欢迎大家一起来讨论。
