IncoloyA-286合金棒 板 管 IncoloyA-286化学成分及热处理规范

IncoloyA-286高温合金

一、Incoloy A-286 概述

Incoloy A-286是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压力机盘、转子叶片和紧固件等。该合金可以生产各种形状的变形产品，如盘件、锻件、板、棒、丝和环形件等。

优质Incoloy A-286合金，是在Incoloy A-286合金基础上发展而来，只要是提高合金纯洁度，限制气体含量，控制低熔点元素含量，并调整热处理制度，从而使合金的热强性和长期使用性能提高。

1.1 Incoloy A-286 材料牌号 Incoloy A-286

1.2 Incoloy A-286 相近牌号 A286,UNSS66286(美国),ZbNCT25(法 国),P.Q.A286(美国)

1.3 Incoloy A-286 材料的技术标准

1.4 Incoloy A-286 化学成分 Incoloy A-286合金化学成分见表1-1

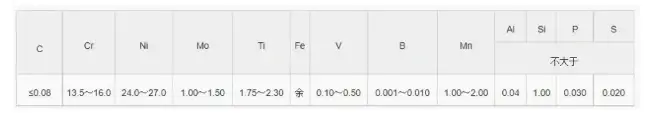

表1-1 %

注：1 冷拉棒、圆饼和环坯标准规定ω(Ti)1.80%～2.35%。

2 热轧和冷轧板标准规定，ω(B)0.003%～0.010%，ω(Mn)≤2.00%，ω(P)≤0.020%，ω(S)≤0.015%。

3 冷拉焊丝标准规定，ω(Al)≤0.35%，ω(Ti)1.75%～2.35%，ω(Si)0.40%～1.00%，ω(P)≤0.020%，ω(S)≤0.015%。

4 冷镦用丝材标准规定，ω(Ti)1.75%～2.35%，ω(Si)0.40%～1.00%，ω(P)≤0.025%，ω(S)≤0.020%。

5 热轧和锻制棒材标准规定ω(Cu)≤0.25%。

1.5 Incoloy A-286 热处理制度 材料标准规定的Incoloy A-286热处 理制度见表1-3；优质Incoloy A-286热处理制度为900℃±10℃，1～2h,油冷＋750℃±10℃，16h，空冷。

材料品种               热处理制度

棒材、圆饼           980～1000℃，1～2h，油冷＋700～720℃，12～16h,空冷

热轧板、冷轧板    980～1000℃，空冷＋700～720℃，12～16h，空冷

冷拉棒                   980～1000℃，1～2h，油冷＋700～720℃，16h,空冷

环件毛坯               980～990℃，1～2h，油冷＋700～720℃，16h,空冷

冷镦用冷拉丝        980～1000℃，水冷或油冷＋700～720℃，16h,空冷
