Blender几何节点科研绘图（七）泡沫镍
步骤一、给任意几何对象新建几何节点修改器，使用棱角球节点作为开始的输入端，细分数为1，添加对偶网格可得到正十二面体。
步骤二、添加变换节点，沿Y轴旋转37°，使得一个顶点朝上。
步骤三、在此基础上进行第二次变换，移动坐标（0.73，0，1.05），旋转坐标（0°，113°，0°）。然后将两次变换的结果合并。
步骤四、继续添加两次变换，每次绕Z轴旋转120°，结果也都合并到一起。
步骤五、将最开始的正十二面体往Z方向移动2.1m，同时绕Y轴旋转37°，同样使用的是变换节点，然后和之前的结果合并得到如下基本造型。

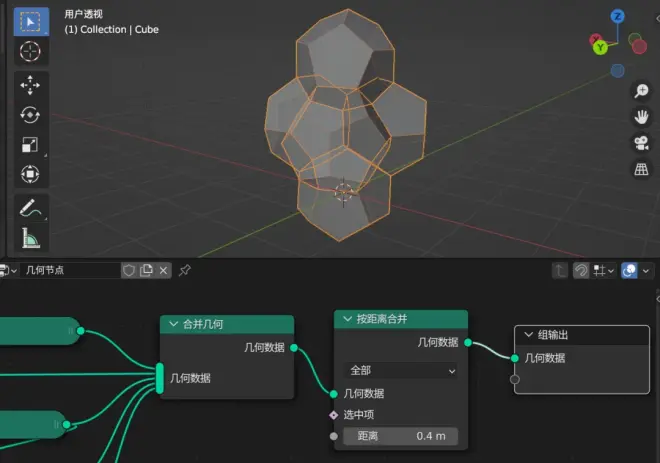

步骤六、添加按距离合并节点，距离设为0.4m。可以按快捷键【Alt~Z】查看内部的点是否合并（焊接）成功。
步骤七、添加网格->曲线节点和曲线重采样节点，重采样数量设为3，这样可以给每根线加个中点。
步骤八、这一步是关键步骤，删除不需要的线条。使用的是删除几何体节点，难点在于选中项的设置。这里我用的是几何接近的方法，使用凸壳节点得到包裹整个线条的外壳模型，然后判断线条上的点到凸壳面的距离，如果小于某个临界距离就视为选中。判断距离使用的是实用工具中的比较节点。这里的临界距离设为0.06，即距离凸壳面距离在0.06之内的点都被选中后删除了。剩下的线条如图所示——

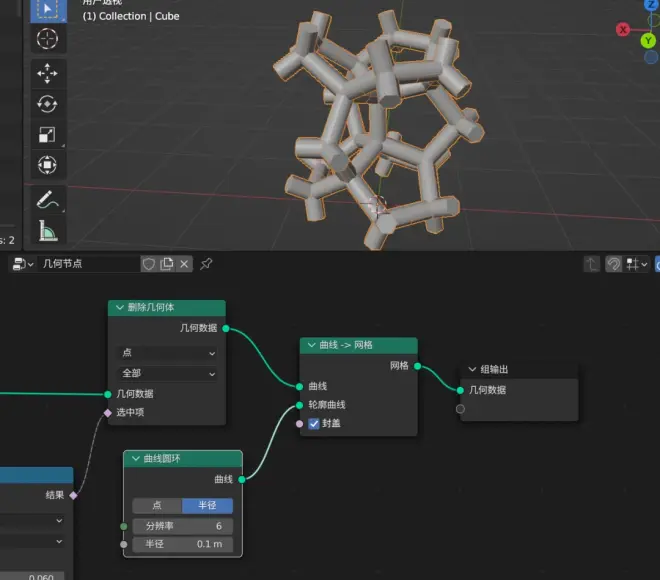

步骤九、用曲线->网格节点将线条转为网格模型，粗细可自行设置。
步骤十、为了得到转角处平滑衔接的模型，使用网格到体积和体积->网格节点进行了重构，分辨率选择的是尺寸模式，体素大小为0.02m。然后添加平滑修改器，系数设为1.5，重复30次。
最后设置着色平滑和设置材质就不用多讲了，都是固定的用法。
附节点位置及作用：
1、网格对偶网格：将面转换为顶点，将顶点转换为面
网格->曲线：从网格生成曲线
网格到体积：使用输入网格表面的形状创建雾体积
设置着色平滑：通过更改“着色平滑”属性来控制每个面周围网格法线的平滑度
2、曲线
曲线->网格：将曲线转换为网格，获得由曲线定义的自定义轮廓形状
曲线重采样：为每个输入样条生成多段线样条
3、体积
体积->网格：在体积的“表面”上生成网格（这里的“表面”非实体表面）
4、几何数据
凸壳：使用最小点数创建一个包围输入几何体全部顶点的网格
删除几何体：删除几何体的被选中元素
几何接近：计算目标几何体上最近的位置变换：平移、旋转或缩放几何图形
5、实用工具
比较：比较大小，输出布尔型数据
6、输入
位置：检索每个指示元素位置的矢量
全节点图
