电梯随行电缆弯曲试验装置

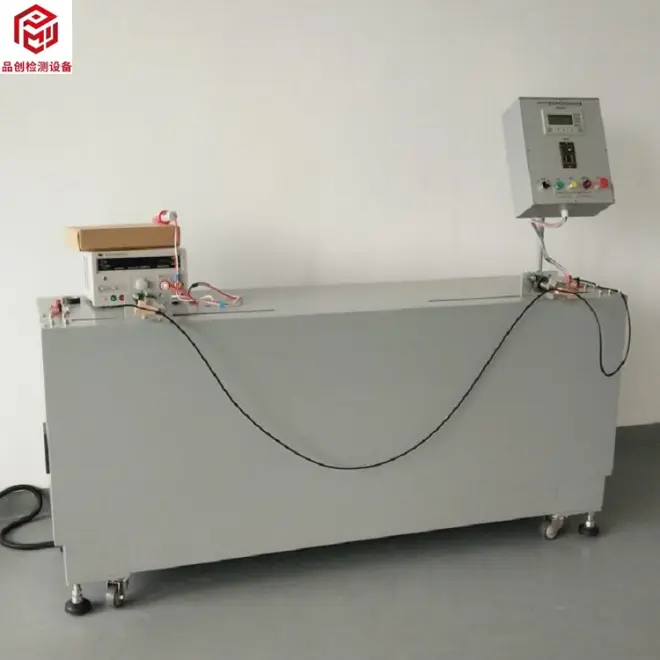

PC-DT7805型电梯电缆弯曲试验装置

一、设备概述：

符合标准：电梯电缆弯曲试验装置系宁波品创检测设备有限公司根据GB/T5023.6第4.4.1-2006额定电压450/750V及以下聚录乙烯绝缘电缆第6部分:电梯电缆和挠性连接用电缆的弯曲曲绕试验装置，同时符合IEC60227.6-2001电梯电缆曲绕试验的要求。本设备为U型曲绕方式、可定制成W型曲绕方式；

试验装置:机械曲绕机构由两个装在同一高度、能水平地前后、相互协调运动的小车组成。小车的瞬时速度是相等的，其最大相对加速度能达到4m/s2、且在1h内完成（1500±10）次循环（小车从最外端位置移动到最内端位置、然后、返回到原始的最外端位置算第一次循环）

每辆小车支撑一个摇管，在摇管处的电缆引入端装有两块带锥形的木制压块组成的电缆夹具。对于有承拉元件的电缆试F09样，夹具还应能扣紧这些承拉元件。

小车在最外端位置时，电缆夹具轴尖间的距离是（1700±10）mm，而在最内端位置时的间距是（760±10）mm；

试验设备安装：试验设备台面与试样中心有（40±5）mm的静挠距；

电缆的电气连接：把电缆的各芯连接在一起形成连续的串联回路。电路的两端连接12V D.C电源，以便能连续监控电缆绝缘芯的连续性。且当电缆的绝缘线芯一旦出现短路时，试验装置能自动停机。在试验进行的期间，每周应对电缆进行一次高压试验（A.C.1.5kv/5min或D.C.2.5kv/5min）。

试验要求：电缆应能承受3 000 000次循环曲饶试验。除每周一次需停机进行高压试验外，曲饶试验应连续进行。在整个试验期间，应连续监视每根绝缘线芯的连续性。

          在规定的曲饶试验周期内，导体应不发生断路。在高压试验时，应不发生闪络或绝缘击穿。
