(图源机甲大师公众号) 那么工程师们在使用机甲大师s1时,凸起非常多的云台部分会占据非常大的空间以至于限制了我们自定义使用的空间,那么本专栏将会给工程师们无云台化robomaster s1的改装教学。以下正文
提示:本改装后将不使用摄像模块,但并不影响手机操作s1 仅仅适用于整活😂
首先抬出我们的s1 为方便演示我们将麦轮拆下 工程师们需要将云台顶部的信号模块、摄像模块、扬声器模块用螺丝刀卸下,并且将线拔出 如下图
云台上的主要模块拆出后,我们将固定云台的四个螺丝卸下
如图,工程师们将云台卸下后在s1后部的总控模块上将云台模块的排线拔出 (红色虚线处)
拔出排线后将整个云台部分拆下

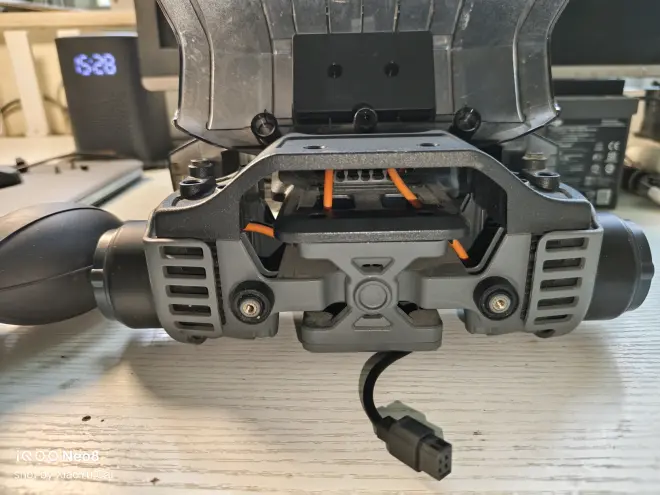

然后转移到前装甲板处,将前装甲板的螺丝卸下,拆出前装甲板
拆出前装甲板后 工程师们需要将连接前装甲模块的排线拔出 将前部的两个缓冲胶圈拆出,把螺丝保留好
最重要的地方来了
将原来连接在总控模块的前装甲板排线挪至原云台模块的排线接口处(如上图虚线处)
将前装甲板的排线接至信号模块的接口处

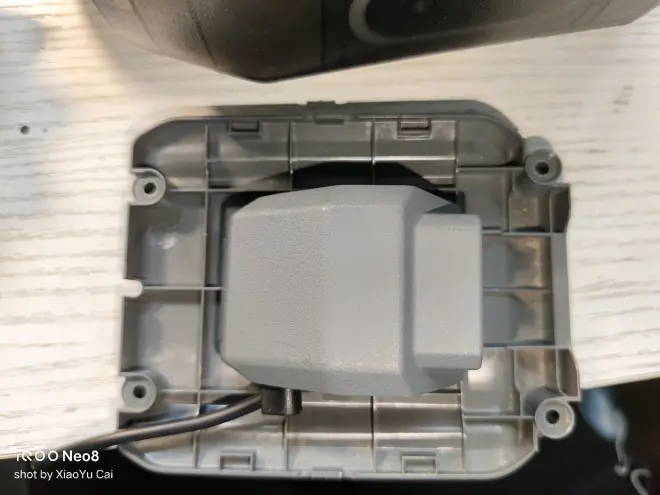

我这里选择把扬声器模块放置在底盘上部,线从原云台处拉出来接到信号模块上,工程师们也可以将扬声器模块用双面胶固定在图传模块上,
此改装方案将不使用摄像头模块,请注意.
总装后插入电池开机,连接robomaster软件

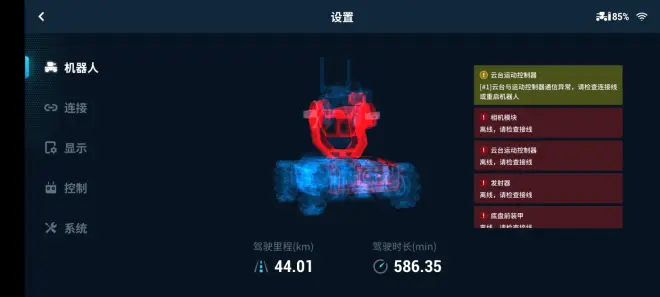

正常情况下是会给云台报错的,但是工程师们无需理睬,测试无云台下s1能否正常运动
↑总装图 那么如果工程师的s1可以正常运动的话,便说明您的操作正确 如s1无法正常运动 请检查排线或在本专栏下@up主哈哈哈 谢谢工程师们的阅读 觉得不错的话请给菜小鱼一个三连谢谢喵 部分参考robomaster公众号
