地理信息系统导论 第六章实习 习作2

首先导入之前习作的数据 rect_hoytmtn.tif

可以看到之前处理的时候可能有点问题，因此需要稍微修改一下这个内容,不过这个得后面再搞

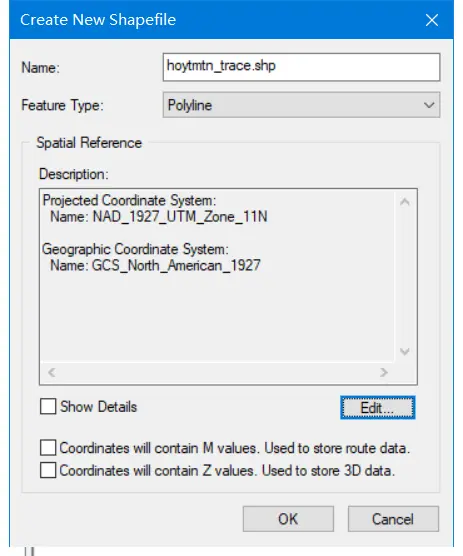

先在catalog里创建一个文件用来保存处理后的数据

这样就添加完成了

然后再在arcmap里添加进来

然后修改线型

然后再修改下方图层的属性

选择unique values，这个时候提示没有这个，选择，需要新建，点击确定

按照如下进行设定，并点击确定应用修改

可以看到下方数据已经可以正常显示了

可以对这个数据进行一个简单的数字化，选择editor后，选择start snap ，然后create feature，然后在右侧选择line，开始描一条线

但是这种方式比较消耗时间，在这里可以看到新的线段已经创建出来了

但是这种方式非常消耗时间，因此，采用这种办法采用自动编辑

首先把之前描的线删了

并保存操作

在这里选择arc scan

打开后会默认显示我们现在需要处理的这个数据

如果这里arc scan不能用，可以这样

然后选中再添加

这样才有arc scan的授权 才能用它

然后对arc scan进行一个简单的配置，首先打开这里，开始配置自动矢量化

首先修改这里的参数（一般不用修改，默认参数就是一个比较方便的设定了）

然后选择这里的，选择需要数字化什么类型的信息（这里是线，直接默认即可）

然后应用后关闭即可完成设定

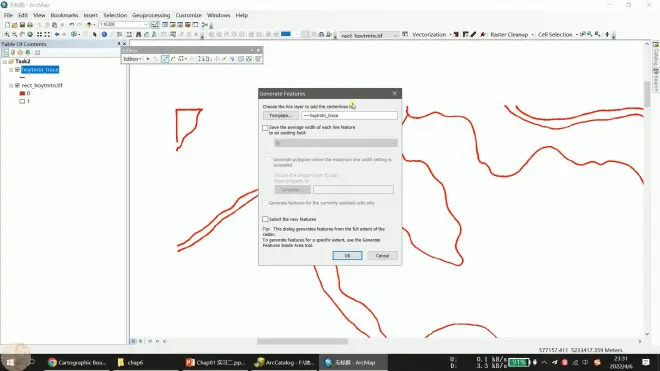

接下来就是开始生成，选择generate features

这里直接确定

这里的默认方式（好几个像素的中线方式）

等待处理完成即可

可以看到实现了对所有的线的数字化，效果也不错

当然，这里有些四周的控制点和其他的也被识别并转化了，可以直接删除，

首先切换到选择界面再选择

删除了其他地方的定位点后，左上角的这个部分，还有一个曲线还是有用的，所以不能直接删除。

因此这里应该选择这里的切割工具（split tool）

然后对这个进行分割（这里选择的是折线和曲线交点）

首先选择这个图形，然后用切割工具选择切割点，完成分割

然后再切回指针工具之后，可以看到这里变成了两部分，这个时候就可以删除左上角无用定位点了

然后就可以把之前的那个图层删除了（因为已经完成了数字化）

这里就能从属性表里看到相关情况了

没有问题后，点击stop editing ，来保存编辑数据

？？？这个第七步怎么做的？？？
