安科瑞Acrel-EIOT能源物联网平台概述

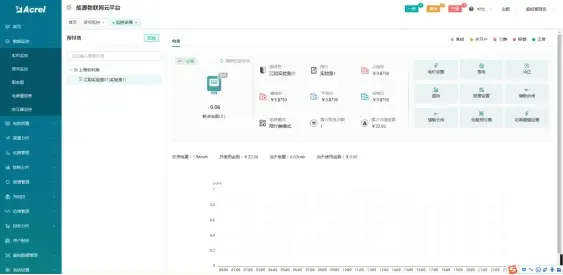

Acrel-EIoT能源物联网开放平台是一套基于物联网数据中台，建立统一的上下行数据标准，为互联网用户提供能源物联网数据服务的平台。 用户仅需购买安科瑞物联网传感器，选配网关，自行安装后扫码即可使用手机和电脑得到所需的行业数据服务。

该平台提供数据驾驶舱、电气安全监测、电能质量分析、用电管理、预付费管理、充电桩管理、智能照明管理、异常事件报警和记录、运维管理等功能，并支持多平台、多语言、多终端数据访问。

应用场所

本平台适用于公寓出租户、连锁小超市、小型工厂、楼管系统集成商、小型物业、智慧城市、变配电站、建筑楼宇、通信基站、工业能耗、智能灯塔、电力运维等领域。

组网结构

平台功能

可定制驾驶舱

可定制化的驾驶舱：可根据客户的行业特性，行业需求，经过培训的工程或调试人员自行绘制客户所需的驾驶舱页面。

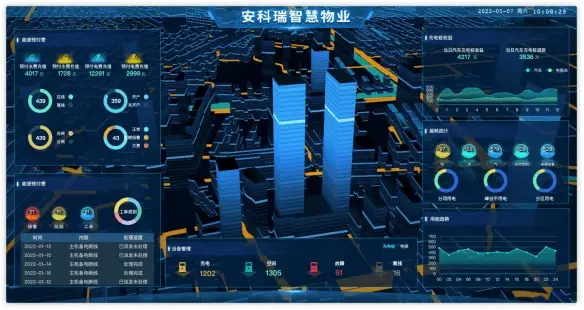

例如下图所示的智慧物业驾驶舱，内容有：预付费、充电桩、电梯、空调、照明等设备管理、能耗统计、收益统计、运维情况等。其中百度地图可以选配成BIM建筑模型，任何传感器报警时可以在BIM模型中预警显示。

电力集抄

电力集抄模块可以实现对各种监测数据的查询、分析、预警及综合展示，以保证配电室的环境友好。在智能化方面实现供配电监控系统的遥测'、遥信、遥控控制，对系统进行综合检测和统一管理；在数据资源管理方面，可以显示或查询供配电室内各设 备运行（包括历史和实时参数，并根据实际情况进行日报、月报和年报查询或打印，提高工作效率，节约人力资源。

变压器监控

能耗分析

能耗分析模块采用自动化、信息化技术，实现从能源数据采集、过程监控、能源介质消耗分析、能耗管理等全过程的自动 化、科学化管理，使能源管理、能源生产以及使用的全过程有机结合起来，运用数据处理与分析技术，进行离线生产分析 与管理，实现全厂能源系统的统一调度，优化能源介质平衡、有效利用能源，提高能源质量、降低能源消耗，达到节能降耗和提 升整体能源管理水平的目的。

预付费管理

1）登陆管理：管理操作员账户及权限分配，查看系统日志等功能；

2）系统配置：对建筑、通讯管理机、仪表及默认参数进行配置；

3）用户管理：对商铺用户执行开户、销户、远程分合闸、批量操作及记录查询等操作；

4）售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；

5）售水管理：对已开户的表进行远程售水、退水、记录查询等操作；

6）报表中心：提供售电、售水财务报表、用能报表、报警报表等查询，本系统所有的报表及记录查询，都支持excel格式导出。

充电桩管理

通过物联网技术，对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警。云平台包含了充电收费和充电桩运营的所有功能，包括城市级大屏、交易管理、财务管理、变压器监控、运营分析、基础数据管理等功能。

智能照明

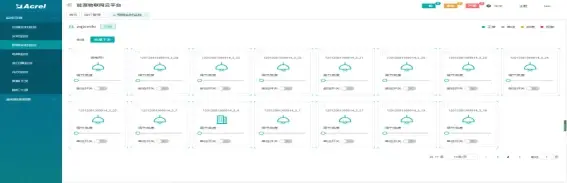

智能照明通过物联网技术对安装在城市各区域的室内照明、城市路灯等照明回路的用电状态进行不间断地数据监测，也可以实现定时开关策略配置及后台远程管理和移动管理等，降低路灯设施的维护难度和成本，提升管理水平，并达到一定节能减挂的效果。

安全用电

安全用电采用自主研发的剩余电流互感器、温度传感器、电气火灾探测器，对引发电气火灾的主要因素（导线温度、电流和剩余电流）进行不间断的数据跟踪与统计分析，并将发现的各种隐患信息及时推送给企业管理人员，指导企业实现快速时间的排查和治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的。

智慧消防

通过云平台进行数据分析、挖掘和趋势分析，帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。填补了原先针对“九小场所”和危化品生产企业无法有效监控的空白，适应于所有公建和民建，实现了无人化值守智慧消防，实现智慧消防“自动化”、“智能化”、“系统化”、用电管理“精细化”的实际需求。

系统硬件配置

硬件推荐：安科瑞 AM5SE 防孤岛保护装置 新能源光伏并网 中低压微机保护装置

　1 装置介绍

　　1.1 概述

　　安科瑞AM5SE-M电动机综合保护测控装置(以下简称装置)集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于 35kV 及以下电压等级电力系统的保护和测控，实现进线、主变、配电变、电动机、电容器、母联、PT 等保护。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与 Acrel-2000Z 电力监控系统配套使用，为电力系统的安全可靠运行提供保障。

　　1.2 特点

　　1)高性能的硬件平台

　　装置采用主频为 168MHz 的处理器，16 位同步采样 A/D，每周波 48 点高速采样、实时并行计算;配置 512K 字节 Flash、(192+4)K 字节 Sram、外置 4M 字节 NorFlash、外置512K 字节 Sram，硬件资源充足，可靠性高。

　　2)统一的硬件设计和完善的保护功能

　　装置硬件包括电源模块、CPU 模块、开入开出模块、控制回路模块、模拟量采集、通讯模块等采用模块化设计，通用性强。在同一硬件平台上针对不同对象进行保护功能设计，实现 35kV 及以下电压等级的电力系统保护，适用于进线、馈线、主变(一般容量 2000kVA以上)、配电变压器(一般容量 2000kVA 以下)、高压电动机、高压电容器、母联、PT 等设备的保护和自动控制功能。

　　3)丰富的接口资源

　　12 路(可扩展到 14 路)交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量 2~10 次谐波，具有带谐波制动的保护功能。

　　独立操作回路，可自适应 0.25~5A 开关跳合闸电流;

　　2 路 4～20mA 直流模拟量变送输出，可通过逻辑可编程软件自定义变送量;

　　20 路有源开关量输入通道、10 路独立无源开关量输出通道;

　　2 路 RS485 串行通讯接口，支持 IEC60870-5-103、Modbus-RTU 规约;

　　2 路以太网接口，支持 TCP IEC60870-5-103、TCP Modbus-RTU 规约;

　　GPS 对时功能，支持 IRIG-B 对时方式(RS485 接口);

　　1 个 UBS 接口，可通过 U 盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析;

　　1 个 RS232 接口，可通过 USB 转 232 数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。

　　4)人性化

　　装置采用全汉化大屏幕液晶显示，人机界面清晰易懂。

　　灵活的按钮设计，菜单式操作简单、便捷。

　　保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器。

　　配备计算机界面的调试与分析软件，调试及维护简单方便。

　　5)透明化

　　实时记录交流量、开入量、开出量和所有保护模块的状态。

　　装置记录内部各元件动作行为、动作时间和录波数据，共可记录 16 条故障录波，每条录波可触发 12 次录波，每次录波可录故障前 8 个周波、故障后 4 个周波波形，共计 46s。每个采样点录波至少包含 12 个模拟量、10 个开关量波形。

　　6)可靠性设计

　　装置采用全图形编程技术设计每个保护功能，以提高程序的可靠性及正确性。

　　软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁兼容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到 IV 级标准。

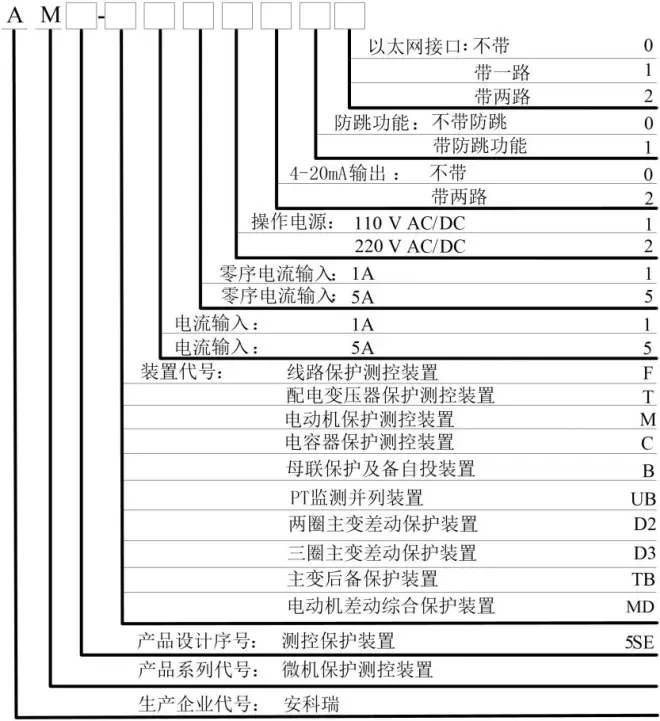

　　1.3 装置选型表

　　

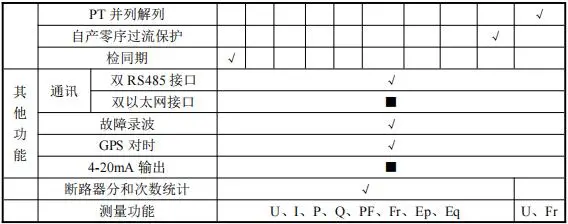

　　1.4 装置功能对照表
