禾川Q1与显控SK触摸屏485通讯

2023-06-24 14:35 作者:换电动的吧  | 我要投稿

禾川Q1做从站,触摸屏做主站通讯

新建触摸屏工程,通讯设置如下

参数设置与PLC端设置一致

新建如下元件

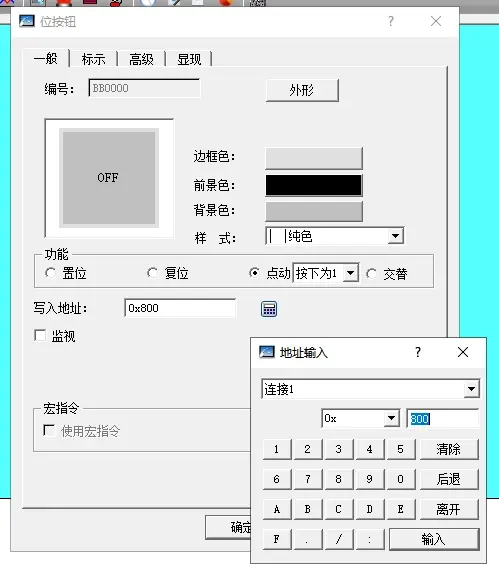

按钮输出:地址设为0X800,对应PLC地址为%QX100.0

指示灯同上

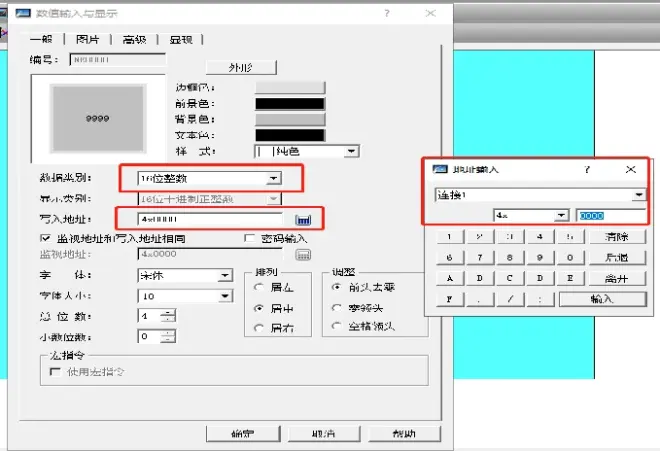

触摸屏的数值输入选4X0000,对应PLC的%MB0,4X1000,对应PLC的%MB1000,

下面是PLC端设置

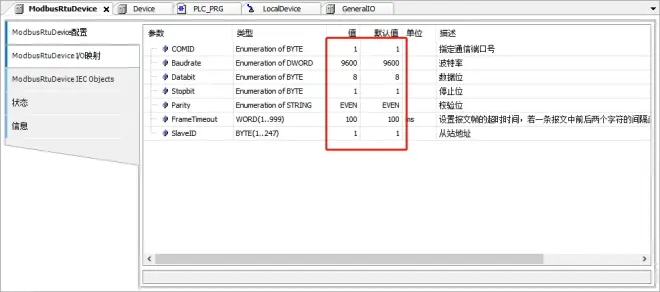

新建工程,添加MODBUS从站

参数设置与触摸屏端一致

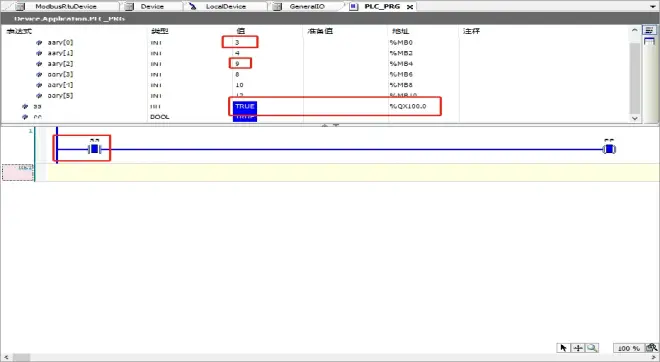

添加如下程序,建立一个%mw0开始的数组,和%qx100.0的开关量,下载后调试

触摸屏按下按钮与数值输入后,PLC端随之改变
