【西门子案例】西门子PLC控制彩灯项目

导读：本案例主要让读者练习西门子S7-200SMART系列PLC位逻辑指令、定时器、移位指令、子程序的结构等。

01左中括号【控制示意图】左中括号

如图3-1所示为彩灯控制示意图。

02左中括号【控制要求描述】左中括号

现有L1-L8共8盏彩灯，要求按下开始按钮，霓虹灯L1-L8以正序每隔1S轮流点亮，当L8亮后，停2S；然后，反向逆序间隔1S轮流点亮，当L1再亮后，停5S，重复上述过程。按下停止按钮，彩灯停止工作。

03左中括号【I/O分配】左中括号

根据控制要求描述对需要用到的I/O进行分配，如图3-2所示：

【相关指令解读】：此案例主要用到移位指令和其它指令配合，这里主要解读移位指令。

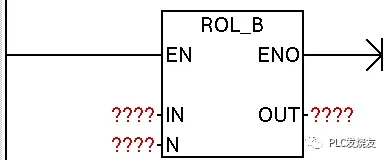

循环左移字节（图3-2）:循环移位指令将输入值 IN 的位值循环左移位，位置循环移位计数 N，然后将结果装载到分配给 OUT 的存储单元中。循环移位操作为循环操作。

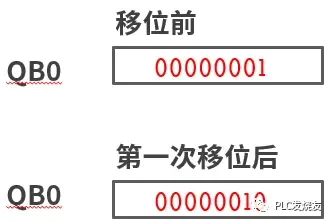

举例说明1：程序如图3-3，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据左移一位，Q0.1变为1。

举例说明2：程序如图3-4，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据左移二位，Q0.2变为1。

循环右移字节: 如图3-5，循环移位指令将输入值 IN 的位值循环右移，位置循环移位计数 N，然后将结果装载到分配给 OUT 的存储单元中。循环移位操作为循环操作。

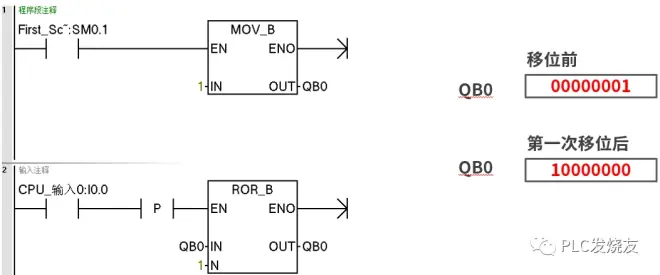

举例说明1：程序如图3-6，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据右移一位，Q0.7变为1。

举例说明2：程序如图3-7，利用系统时钟SM0.1第一个扫描周期给QB0字节中赋值为1,此时QB0中最低位(Q0.0)为 1。当按下I0.0按钮后，QB0字节中的数据右移二位，Q0.6变为1。

04左中括号【程序控制程序】左中括号

（1）主程序，对数据初始化，调用相关子程序。M1.0接通代表左移位开始，左移开始之前，将1赋值给QB0。M1.2接通代表右移开始，将128给到QB0,   Q0.7为1。程序如图3-8所示

（2）循环子程序主要控制灯是启停和循环。按下启动按钮，左移开始标志位M1.0自锁，总共移7位，定时时间为7秒，左移完成断开M1.0延时2秒接通右移标志位M1.2。右移完成延时5秒接通M1.0左移开始标志位，形成循环。程序如图3-9所示

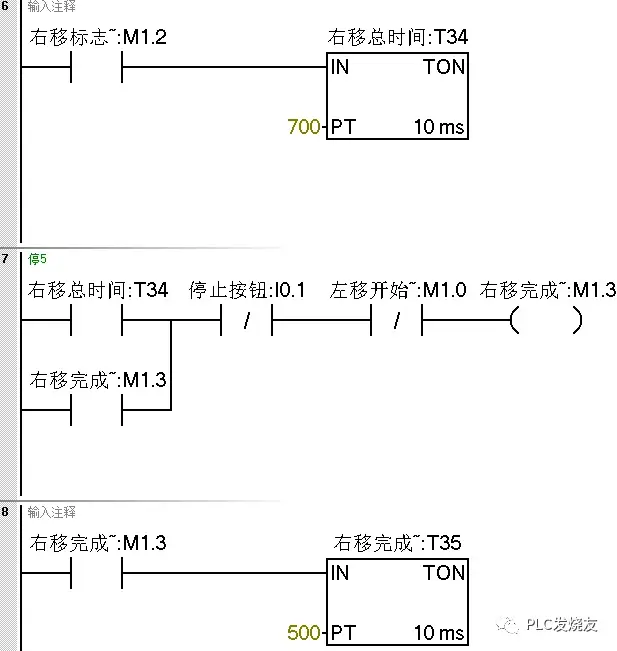

（3）左移程序，利用移位指令和系统时钟配合。程序如图3-10所示

（4）右移子程序程序，利用移位指令和系统时钟配合。程序如图26-6所示

结束语：本案例采用子程序的结构编程，并且结合循环指令、定时器指令等编写彩灯循环案例。希望大家能在此文章中汲取西门子200SMART PLC编程相关知识及理念。

来源：技成培训网，作者：郭彪。转载请注明出处！评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。。。
