电气设计 | 电气安装有哪些施工标准和设备要求？

一、盘、台、开关柜安装工艺控制标准

1. 按设计图纸并根据厂家资料、尺寸误差要求制作盘底座。

2. 立盘的工艺标准应符合设备厂家要求。




3.盘、台底座连接接地地网、盘、台接地采用接地箱单点接地。

4.盘、台立好盘后，必须包好防止盘内进灰尘，运行中烧坏卡件。

二、电缆桥架施工工艺控制标准

1. 根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。










2.支吊架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定。在钢结构上可直接焊接固定，安装好后应对焊接部位补刷油漆。电缆支架应有明显接地且接地良好。

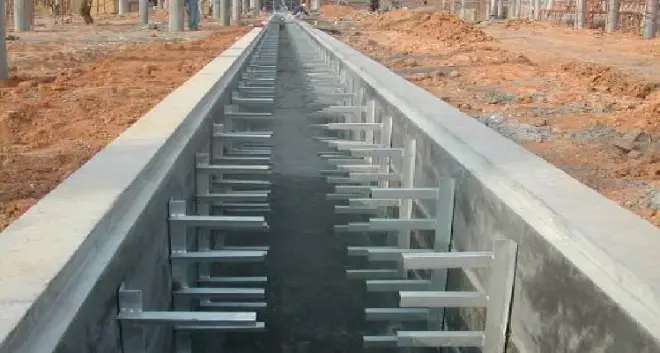

3.电缆支托架固定螺栓穿向应统一、横平竖直，同一层的托臂在同一水平面，其高低差不超过±5 mm。

电缆支架各层之间的距离

三、电缆敷设及接线施工工艺控制标准

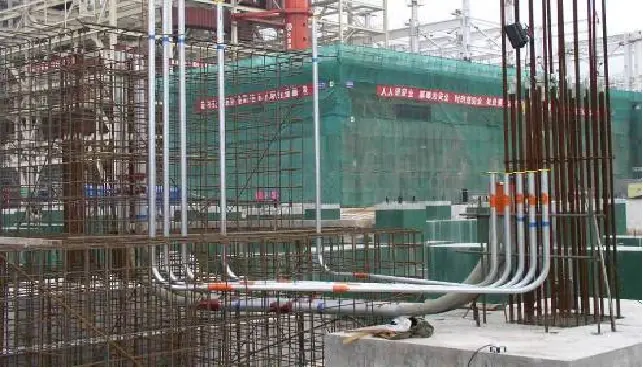

1. 电缆预埋管埋设。

2. 采购国标镀锌钢管，压制弯头时采用专用液压弯管机，保证电缆预埋管弯管质量。

3. 在电缆沟道模板安装前完成电缆预埋管埋设施工，避免因电缆沟道凿孔埋管影响土建施工质量。

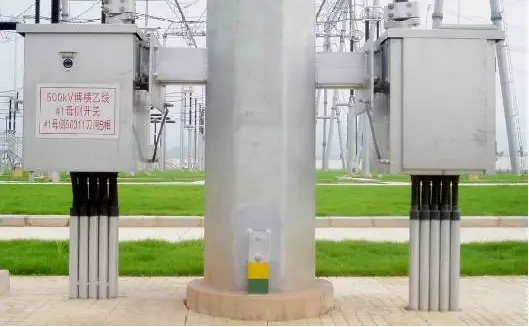

4.电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置，使电缆预埋管埋设一次到位，避免因埋管位置偏差影响电缆引上线的美观。

5.电缆预埋管埋设高度应基本一致，垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置，整齐规范。可以通过连通管或水平尺保证管口高度一致，采用拉线方法保证电缆预埋管行和列成排埋设。

6.电缆敷设

7.电缆敷设前进行电缆走向的总体策划，电缆敷设应按设计路线，同一路径的电缆统一敷设，最好能绘出走向断面图，即通过某一点有多少电缆通过。同一通道内的电缆应避免交叉。

8.根据规程规范高低电力电缆，强电、弱电控制电缆按由上而下配置。

9.电缆敷设区域的温度不应高于电缆的允许长期工作温度。电缆与管道保温层外表面平行敷设时其间距大于500 mm，交叉时应大于200 mm，无法达到时，应采取隔热保护措施。

10.电缆从电缆架引出采用开孔器开孔，安装电缆管烧焊固定，用阻燃软管接头连接。不用软管接头，保护管端用热塑管热塑。
