揭秘翡翠造假过程，一不小心就被骗！

翡翠的作假方式

1．染色（炝色）处理：是最原始、最易操作的处理方法，目的是使色浅或无色的翡翠变成绿色、红色 或紫色。步骤如

下：选料（质地粗者）→稀酸清洗→干燥后放入染料液中（微加热）→烘干上蜡。 炝色：翡

翠加热→产生微裂隙→迅速放入有色染料液中。染色处理的鉴别：

①染料沿颗粒边缘或裂隙分布，即色呈丝网状 。炝色的还可见到人工炸裂纹，其颜色沿裂隙分布的特点更加明显

②吸收光谱中出现 650nm 吸收带，而无 690nm、630nm 吸收带。 ③多数染绿品种在滤色镜下变红褐色。

④红外光谱可检测出有机染料中的 2854cm-1、2920cm-1 峰。 另外，其阴极发光的特征是裂隙发育且不发荧光或发黑色光（由染料所致）。

2． 加热处理： 使黄色、棕色、褐色的翡翠转变成鲜艳的红色，即促进氧化作用的发生，使褐铁矿经加热失水，变为赤铁矿。过程：选料（黄色、棕色、褐色）→清洗→加热→冷却。加热温度不能太高，升温速度要缓慢，当翡翠颜色转变为猪肝色时，开始缓慢降温，冷却后翡翠就呈现红色。为了获得较鲜艳的红色，可进一步将翡翠浸泡在漂白水中数小时，进行氧化，以增加艳丽程度。 加热处理的鉴别：其过程同天然红色翡翠，一般不必区别，也不易区别，只是热处理后有一种“干”的感觉。

紫光鉴定翡翠

3． 漂白处理： 去除因 Fe、Mn 等杂质造成的黑、灰、褐、黄色，使翡翠变得较干净。这种用化学方法给翡翠“洗澡”，在传统的玉 器加工中称之为“过酸梅”。

4． 漂白加充填处理： 行业内俗称“B 货”。 严重酸洗的翡翠其颗粒之间出现较多、较大的缝隙，有的甚至呈疏松的面包渣状， 使得翡翠不可能直接使用，必须用一些能够起胶结作用的有机聚合物（如树脂或 塑料）充填于缝隙之间。过程：选料（不太致密、底色很脏。不选油青种）→强酸浸泡→弱碱中和→烘干→充填→抛光。

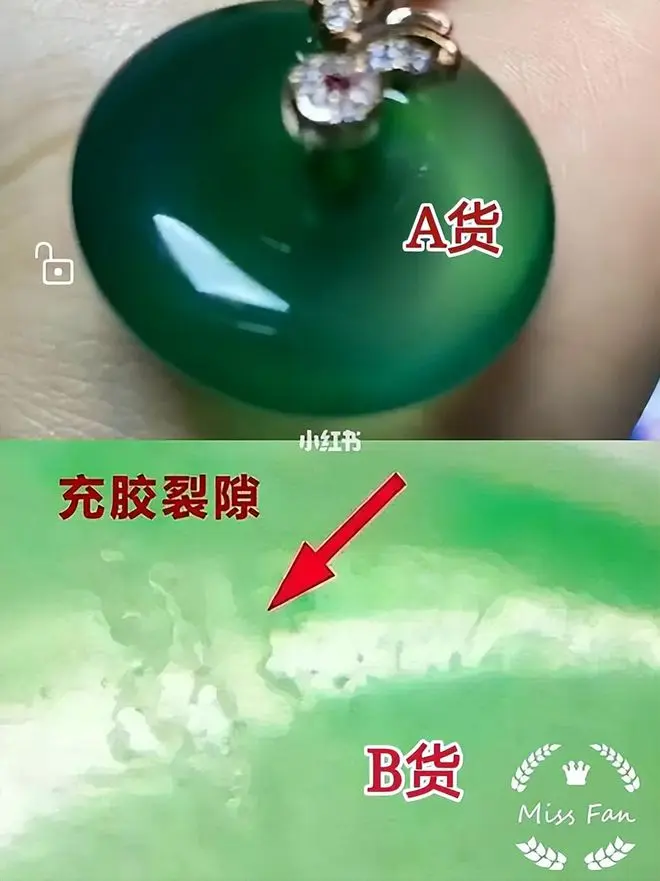

“B 货”的鉴别：

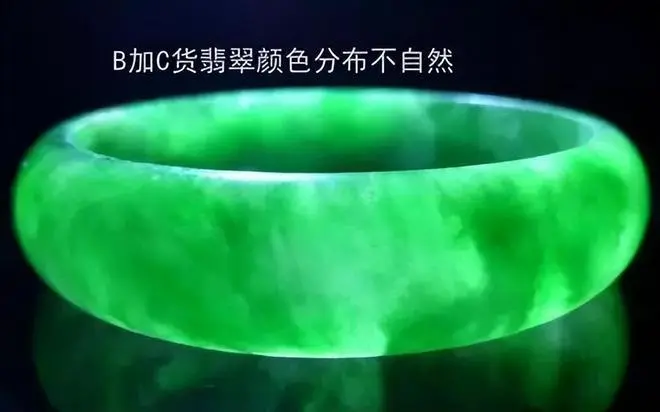

① 绿色的定向性被破坏，有些发黄，有漂浮感；

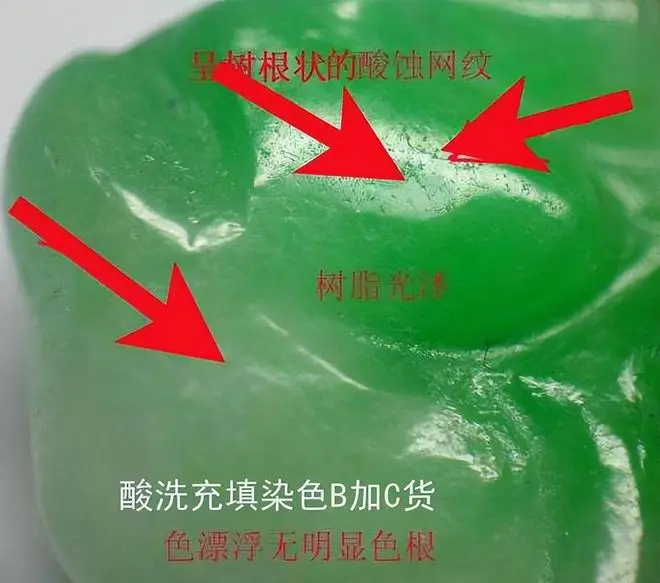

② 表面产生沟渠状纵横交错的沟渠。

③ 紫外线下若见到较强的黄绿、蓝白荧光，说明是“B 货”；

④红外光谱可检测到较强的有机物产生的吸收峰。阴极发光特点： 整体发均匀的亮绿色光，晶体周边常被溶蚀成港湾状或参差状，充填于裂隙中的胶体发暗绿色光。与 A 货的完好晶体有较大区别。

5。镀膜翡翠 ： 在色浅的翡翠戒面表面覆裹一层绿色的透明物质。为了逼真其折射率调整至 1.65。

镀膜处理的鉴别：显微镜下可见到局部有脱落的现象；吸收光谱与其绿色外观不符。 6．做假皮、贴片：贴翡翠颗粒（绿色部分），做假皮掩盖冒充翡翠仔料的角闪岩冒充翡翠仔料的透辉石大理岩
