以实例详述PLC编程思路

目录：

一、动作描述

二、流程图

1、画出流程图

2、依据流程图确定输入输出

三、电气连接

四、将流程图转换为PLC梯形图

1、编程环境搭建

2、梯形图编程

--------------------------------------------------------------------------------------------------------------

一、动作描述

1、进给按钮按下，进给动作；

2、一段时间0.2S后，回路断开(必须先断开)，进给停止；

若回路不断开，电机线圈形成回路，会对连接的推动杆产生阻力。实际工程中不被允许，故增加了回路断开功能。

3、回退按钮按下，回路闭合，回退动作；

4、一段时间0.2S后，回路无需断开，回退停止。

--------------------------------------------------------------------------------------------------------------

二、流程图

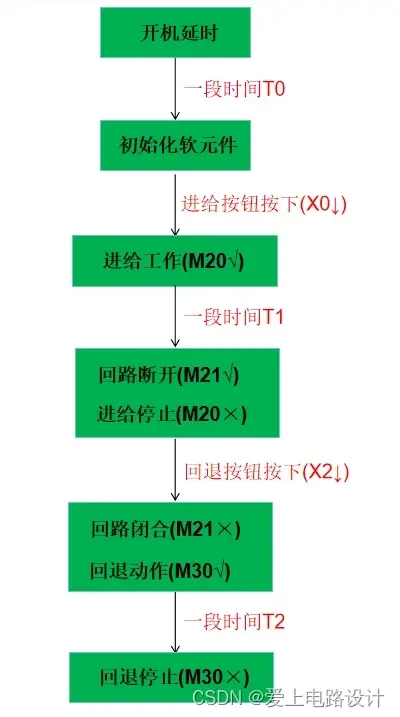

1、画出流程图

----------------------------------------------------------

2、依据流程图确定输入输出

--------------------------------------------------------------------------------------------------------------

三、电气连接

因工程需求实际给电机提供14.4V电压。

--------------------------------------------------------------------------------------------------------------

四、将流程图转换为PLC梯形图

1、编程环境搭建

移步：禾川HCA1(三菱FX1S)编程。

----------------------------------------------------------

2、梯形图编程

本思路来源于C语言的状态机控制，适用于所有PLC，完全杜绝“双线圈”困扰，几十步与几千步没有多少差别。对于初学者可有效的打开编程思路，相关描述清晰详尽。搭建成本很低，一个禾川PLC(国产仿三菱，共用编程软件GX Works2)，一只12V开关电源模块，1只12V小电机(玩具小车里就有)，3只中间继电器。用于练手，开关电源无需调整电压，中间继电器仅需2只即可。

详细的资料搜索：CSDN的“爱上电路设计”，不明白的地方，加原文中底部的VX。

--------------------------------------------------------------------------------------------------------------

无知从某种意义来说是一种罪，盲目的努力也是在消耗生命，资源、选择与方法比努力更为重要。 解决问题最好的办法就是提升自己。觉得不错，动动发财的小手点个赞哦！
