兴达易控 ETHERCAT转PROFIBUS从站网关配置方式

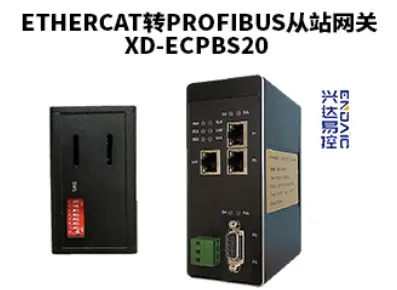

兴达易控ETHERCAT转PROFIBUS（XD-ECPBS20）是一款PROFIBUS从站功能的通讯网关。ETHERCAT转PROFIBUS从站网关主要功能是将ETHERCAT设备接入到PROFIBUS网络中。本网关连接到PROFIBUS总线中做为从站使用，连接到ETHERCAT总线中做为从站使用。

1、配置网关的ETHERCAT从站

（1） 将 ETHERCAT转PROFIBUS从站网关的xml文件拷贝到主站相应路径下:

（2） 新建项目

（3） 新建工程后，在下图中Device的位置，点击鼠标右键 Add New Item，添加ETHERCAT主站。

（4）在弹出的对话框中，选择 Ethercat Master，然后点击 OK。

（5）选择电脑对应的网卡，点击OK。

 （6）主站建立后，在下图中主站Device 1的位置，点击鼠标右键 Add New Item，添加ETHERCAT从站。

（7）在弹出的对话框中，选择网关设备，点击OK。

 （8）添加后的从站，如下图所示的 Box 1。点击左侧项目树中的Box 1，在右侧的主视图中，点击Slots，可以看到网关配置输入输出数据的页面。

（9）如下图所示，在Slot列表中，一共可以添加16条配置信息。右侧Module列表的每一条配置选项，都可以添加到Slot中。按照下图1、2、3的操作顺序，可以将Module添加到Slot中。

以上是兴达易控 ETHERCAT转PROFIBUS从站配置网关示例。
