板式换热器安装方法

2023-06-30 14:56 作者:金多邦换热器厂家  | 我要投稿

摘要:板式换热器的主要结构主要是框架板、传热板片组、螺栓导杆等部件所构成,冷热流体通过板片间的通道流过,中间有板片从此完成换热。板式换热器结构简单紧凑,按照下面安装顺序,手把手教会安装。

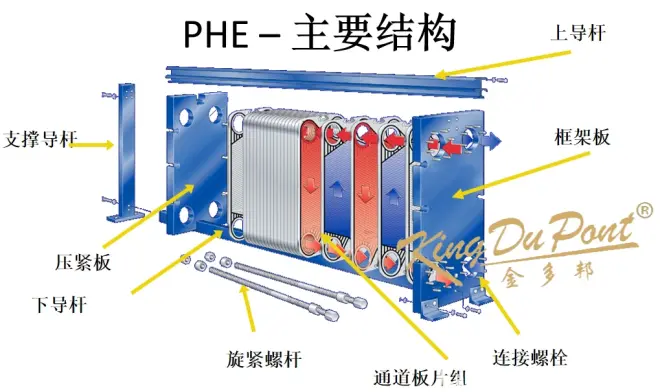

板式换热器结构图

一、现场组装

1、认真阅读金多邦板式换热器厂家操作手册。

2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致检查所有的零件是否齐全,型号、尺寸是否与图纸相符。

3、将板片的垫片槽擦干净,均匀地涂上粘接剂,粘上垫片,然后把板片整齐地叠放在一起,压上一定的重物。

4、按设计的流程图进行组装,并按规定顺序进行夹紧。夹紧时,应先拧紧1、2、3、4号螺母,然后再拧紧5、6、7、8、9、10号螺母。

5、液压试验要按单侧分别进行。试验压力为设备设计压力的1.25倍;保压30min,检查所有密封盒焊接部位,均无渗漏为合格。

板片组安装


夹紧顺序图

二、工厂安装

金多邦换热器厂家,厂家直销,专业定制,只需您提供参数,我们安排技术客服提供方案,确认定制后,我们全程技术服务支持。

1、将设备放在根底上,固定地脚螺栓。

2、检查管道的冷、热介质进出口与设备上的接管是否一致。考虑到检修方便,管道与换热器联接时最好用短节。

3、换热器的冷、热介质进出口都应安装温度计和压力表。

三、板式换热器安装注意事项

1、注意设备的重心使用正确的A尺寸,不要过分旋紧。

2、向垫片槽粘接垫片时,应确保垫片上和板片的垫片槽内没有子、油污、铁屑和焊剂等杂物,以免损坏密封,引起泄露。

3、拧紧螺栓时用力要均匀,对角同步旋紧,并不断地测量两压紧板内侧的距离,夹紧到规定尺寸并且达到相应的平行度,以免垫片压偏或滑出垫片槽。

4、液压试验的液体一般采用水水温不应低于5℃试验时应缓慢升压。试验完成后,适当地松开压紧螺母,注意水锤想象放出积水,然后再拧紧螺母,夹紧至原尺寸,待用。

5、换热器周围应留有一定的检修空间,其大小与板片的尺寸有关。

6、夹紧螺栓上要涂以油脂,有条件时应套上保护管,以免生锈和碰伤螺纹。

7、如果泵的出口最大压力大于设备最高使用压力时,需在设备的入口处安装减压阀和安全阀。缓慢关闭压力高的进口管路的阀门,然后再缓慢关闭出口管路的阀门。

8、换热器换热效率没降低,尽量不要打开换热器清洗清洗板片时注意保护密封垫选用金多邦推荐的化学试剂和方法清洗板片

A尺寸
