蔡司GOM扫描仪叶轮三维扫描检测案例

叶轮工件表面为复杂曲面，在质量检测时，因工件外形结构影响，利用传统工业检测方式直接检测叶轮工件，已不能满足工业检测的需求，能够检测的数据实在是有限，无法准确快速判断数据是否符合设计要求，且检测过程消耗时间比较长。所以叶轮的扫描检测探索一直在进行中...ing!

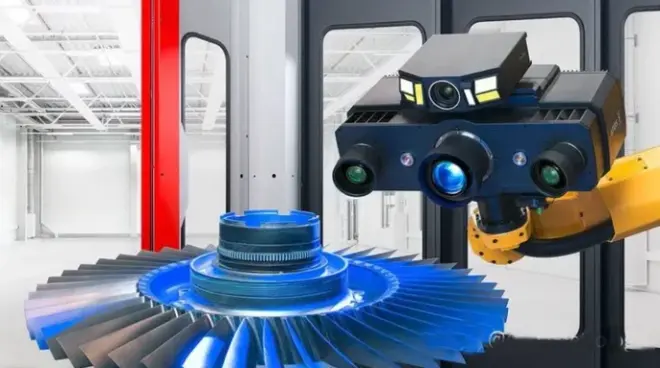

众所周知，卡尔蔡司是世界领先的光学与光电行业的龙头。今天蔡司三本精密仪器就带来一个三维扫描利器，给大家展示一下叶轮的扫描案例。它就是德国蔡司GOM三维扫描仪

今天扫描的叶轮正面有六个叶片，背面是封闭的。一般的三坐标测量仪和夹具测量等都无法测到内部的构造。工业CT又实在是太贵，对于测量普通小叶轮来说无疑“不值”。

德国蔡司GOM光学扫描仪轻松的发挥了其优势。只用了不到10分钟就把上图这个叶轮给扫出来了。精准而快捷，简单而便宜。下面请看扫描结果：

输出格式有多种选择，这效果是不是完爆了一些玩具级别的扫描仪？？？毕竟这台利器的一个镜头都可以买一个普通的3D扫描仪了。那么扫出来的3D除了可以逆向建模用，还有什么别的用途呢？这时候就发挥了蔡司GOM最强大的软件作用了。我们可以通过蔡司GOM Inspect对扫描结果进行孔位、切边、变形分析、肉厚分析、趋势分析、彩图对比、剖面分析等多种测量。

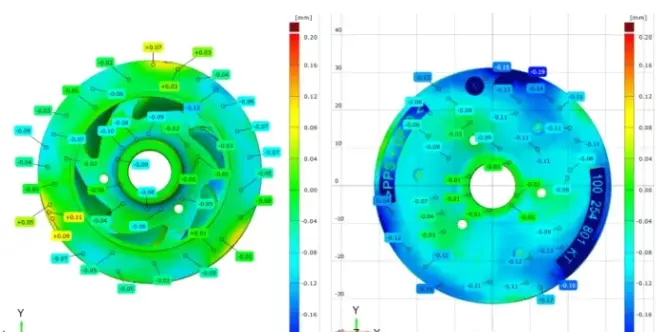

下面我们导入数模进行比对，我们选择的公差范围是±0.2mm的。可以看到彩图对比中，蓝色部分说明实际的厚度是小于数模的，黄和红色是代表厚于数模的。这样可以直观的使得工程师知道产品的误差。

我们也可以选择内部的叶片进行彩图比对，大家请看下图效果：

除此之外。可以测的数值还有很多。就不一一介绍了。大家如有兴趣想继续交流，可以私我！今天的分享就到这里。
