拆一下漫画风Shader的流程

本来想录个视频的，但是录完才发现没录声音，遂作罢，把自己公众号的文章搬过来发了。

这玩意的使用价值目前不是特别大，因为摩尔纹特别重，回头加个LOD会好很多。

拆效果 |

按例先拆一手效果，看看漫画长啥样。这边选的是JOJO的漫画，因为jojo里面光影的刻画比较细节，不同的光影有不同的处理手法，有些漫画阴影都是网点纸处理，可能细节就不太够。

可以基本拆出来就是几个部分：

1. 光到暗的部分，光的部分是纯白，浅色阴影的部分是浅色的网点纸过渡

2. 深色阴影是单排斜线或着双排斜线，最黑的地方是纯黑

3. 本色纹理部分，深色衣服以网点纸打底，褶皱和更深的部分是纯黑色

4. 阴影部分，以阴影轮廓线勾勒，以网点纸或者斜线涂色

拆出来效果之后就可以着手制作了。

原理 |

本质就是在屏幕UV上玩花样而已，没有太多新的东西。屏幕UV的部分可以参考庄佬的1。在我们获取屏幕UV之后，就可以着手进行网点纸和斜线的制作了，做法有两种：程序化生成或者用纹理，我这里是用程序化的方法做的，只能说吃力不讨好，理论上拿纹理做会简单很多，也省内存，也不用写很多代码，你说我这图啥呢。

网点纸的做法：

取得了屏幕UV之后，因为UV都是连续的数，所以只需要对屏幕UV取个小数，就可以取得以下的效果：

有这玩意就简单了，对每个像素取一下到中心的距离再step一手：

fixed spot = smoothstep(spotScale-0.1, spotScale+0.1,distance(fixed2(0.5,0.5), fragCoord));

具体原理就是，到顶点的固定距离是一个圆，没step之前在屏幕上是这个样子的：

取完Step就可以得到最基本的网点图了，而这个step的数值就可以作为网点的大小取值：

如果用lambert作为step值，就能得到一个这样的图，这个就可以作为网点纸的基础了：

//波点部分

half2 fragCoord = scrUV * originDist * 0.001 * _SpotDensity;

fragCoord.x = frac(fragCoord.x);

fragCoord.y = frac(fragCoord.y);fixed spot = smoothstep(spotScale-0.1, spotScale+0.1,distance(fixed2(0.5,0.5), fragCoord));spot *= _ToonScale;

斜排线的做法：

和网点纸的思路差不多，不过斜排线需要一个角度去控制排线的方向，角度的思路就是我在屏幕上随便定一个向量，然后求屏幕上UV到这个向量的投影距离，之后取个小数，就可以取到斜排的0到1的取值了，之后对这个取值step就可以得到排线了，同样的，这个step的值也可以作为粗细来使用。

half2 dir2D = half2(cos(radians(_Angle)),sin(radians(_Angle))); float dist = dot(dir2D, fragCoord);

（其实这些一张图就解决了，何必呢）

和得到网点纸不同，斜排线我们还需要添加一些手绘的效果，比如手绘的线条会有一定的扭曲，断开，排线会不整齐，同时会有细小的碎线来表示粗糙的部分等等。先放一张没有添加效果的纯排线：

手绘线条的扭曲，断开和粗细变化：这个很简单，用一张噪声去干扰角度，最终颜色和粗细的取值就可以了，其实也看不出来，所以写成了#if，不需要的时候可以不勾选：

//线的扭曲

float2 toonDistortUV = fragCoord.xy *_DistortScale * 0.03;

fixed DistortionL = saturate(tex2D(_ToonNoiseTex, toonDistortUV).r);

fixed DistortionS = saturate(tex2D(_ToonNoiseTex, toonDistortUV*6).g);

DistortionL = Remap(0,1,-0.5,0.5, DistortionL);

DistortionS = Remap(0,1,-0.5,0.5, DistortionS);

fixed Distortion = DistortionL * 4 + DistortionS;

_Angle -= Distortion * _DistortionIntensity;

//线的断开float2 toonBreakUV = fragCoord.xy * _Density * 0.07;

fixed BreakTex = saturate(tex2D(_ToonNoiseTex, toonBreakUV).r);

Break = step(_BreakAmount, BreakTex);

//粗细随机

float2 thicknessRUV = fragCoord.xy * 0.8;

Thicken = tex2D(_ToonNoiseTex, thicknessRUV).r;

Thicken = Remap(0,1,-0.1,0.1,Thicken);

Thicken = lerp(0.0,Thicken,_ThicknessRIntensity);

手绘线条的排线随机：

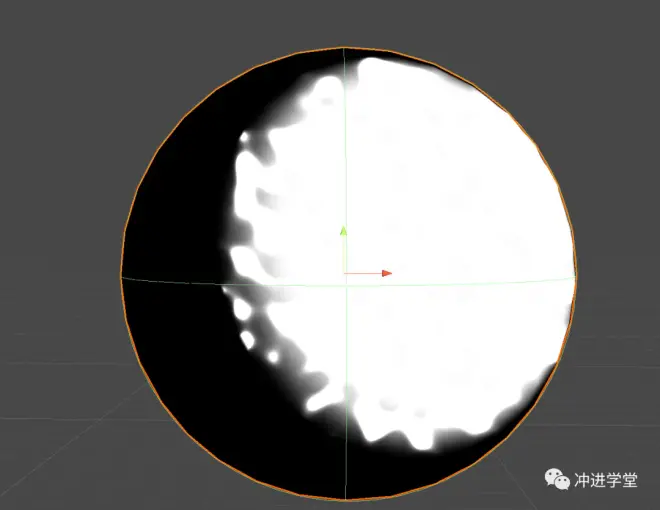

这个需要在光影上做手脚，把兰伯特的光照部分和噪声图除一下，就可以得到一张这样的mask：

这个边缘就有很好的随机性，别问我为什么是除以，拿DS一个个试试出来的。

用这个mask去叠排线，就可以得到这样的效果：

细小的碎线：这里需要一张cell噪声图，随便在DS做一张：

然后用这张图去干扰角度值，来得到不同方向的排线：

最后用噪声贴图去mask一下就行了，不是特别的复杂：

最后得到的排线Shader的效果：

叠加上网点纸就能得到一个基本的漫画Shader了：

阴影的做法：阴影的原理就是先通过SHADOW_ATTENUATION(i)取得最基础的阴影范围，之后就可以用两个step卡出阴影线然后给一个粗细随机：

然后可以根据阴影的范围给一层网点纸，就能得到阴影了。

texture的部分是基于原有的texture，把荒木线提出来之后，对衣服的部分用step卡出阴影给纯黑，其余部分给一个网点就行了。

综合一下以上的所有乱七八糟的效果，就能得到最终的效果了：

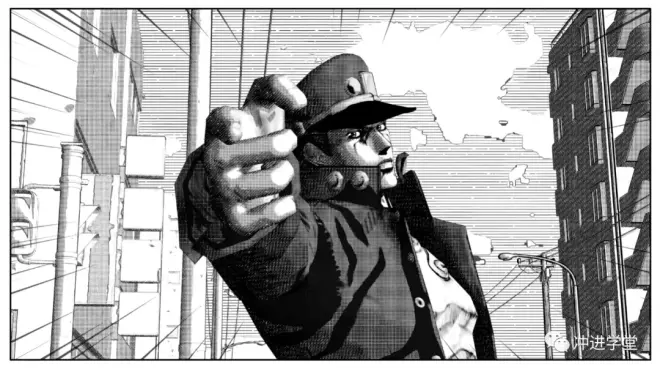

再下个街道模型，给上shader，给个后处理的速度线：

承太郎可tm太帅了。
