串口芯片的引脚如下：

内部结构如下：

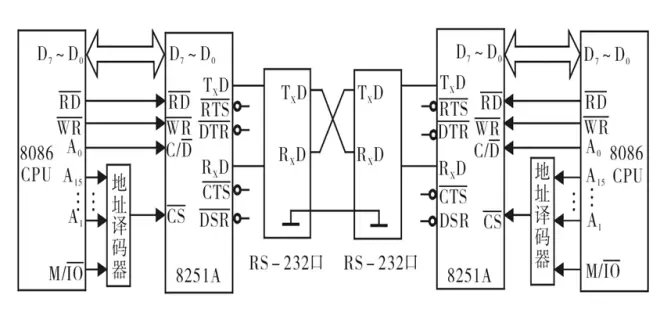

上面两个图比较复杂，也似乎很难记住。其实，对于串口通信芯片，最关键的就是每块芯片有一根发送信号线和一根接收信号线，两块8251连接如图所示：

两块8251要进行通信，只要各自检查下面的两个引脚就行：

①TxRDY（Transmitter Ready）：发送器准备好，高电平有效。如果该信号有效，就表示发送缓冲器已空，通知CPU可以向芯片送入新的数据。

②RxRDY（Receiver Ready）：接收器准备好，高电平有效。如果RxRDY为高，表示接收缓冲器中已经有组装好了的一个数据字符，通知CPU读取数据。

如果都准备好了，再通过下面两个引脚发送和接收数据：

①TxD：发送数据线。

②RxD：接收数据线。

上图是进行通信的两块8251连接图：

初始化程序由两部分组成：

①将一方定义为发送方，发送方CPU查询到TxRDY有效时，则CPU向8251A并行输出一个待发送的字节数据；

②将对方定义为接收方，接收方CPU查询到RxRDY有效时，则从8251A输入一个已接收到的字节数据，直到全部数据传送完毕为止。

程序如下：

发送程序如下：

START：MOV 　DX，3F9H

MOV 　AL，7FH　　　　；异步方式，8位数据，

；一位停止位，偶校验

OUT 　DX，AL　　　波特率因子为64，允许发送

MOV 　AL，11H　　　　；操作命令字

OUT　 DX，AL

MOV 　DI，1000H　 ；设置地址指针

MOV 　CX，40H　 ；设置计数器初值

-----------------------------------------------------------------------------------------

程序到这里是设置芯片的工作状态，包括同步异步等。

L1： MOV　 DX，3F9H

　IN　 AL，DX

　AND AL，01H 　；查询TxRDY是否有效

　 JZ L1 　 ；无效则等待

　MOV 　DX，3F8H

　MOV　 AL，[DI]　 ；向8251A输出一个字节数据

　OUT　 DX，AL　

　INC　 DI 　　　；修改地址指针

　 LOOP L1　　　　 ；未传送完，则继续下一个

　 HLT

--------------------------------------------------------------------------------

这一部分就是发送数据，很简单，TxRDY准备好了就发送。

接收程序如下：

BEGIN：MOV　 DX，3F9H

MOV 　AL，7FH ；异步方式，8位数据，1位停止位

OUT　 DX，AL ；偶校验，波特率因子64，允许接收

MOV 　AL，14H　；操作命令字（置ER，RxE 为1）

------------------------------------------------------------------------------

程序到这里也是设置芯片的工作状态，包括同步异步等。

MOV　 DX，AL

MOV 　SI， 2000H　；设置地址指针

MOV　 CX，40H　　；设置计数器初值

L2：MOV 　DX，3F9H

IN　　AL，DX；读取状态字

TEST　 AL，38H ；查询接收器是否有错。

JNZ 　ERR ；有错则转错误处理

AND 　AL，02H ；无误则查状态位D1（RxRDY）

JZ 　　 L2 ；接收未准备好则等待

MOV　 DX，3F8H

IN 　　AL，DX ；接受准备好，则接收1个字节数据

MOV　［SI］，AL

INC　 　SI ；修改接收数据区地址

LOOP L2

JMP 　L3

ERR：CALL 　ERR-OUT（略）

L3：MOV 　AX，4C00H　；已接收完，返回DOS

　　INT　　21H

--------------------------------------------------------------------------------

这一部分就是接收数据，很简单，RxRDY准备好了就接收。

因此，上述程序总结一下就非常简单：

1：设置芯片工作状态；

2：检查发送是否准备好，准备好则发送数据；

3：检查接收是否准备好，准备好则接收数据。
