LED显示芯片VK1668抗噪数显驱动

产品品牌：永嘉微电/VINKA

产品型号：VK1668

封装形式：SOP24

产品年份：新年份

产品简介：VK1668是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持13SEGx4GRID、12SEGx5GRID、11SEGx6GRID、10SEGx7GRID的点阵LED显示面板，最大支持10x2按键。适用于要求可靠、稳定和抗干扰能力强的产品。Z23+358

产品特点：

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

 • 10x2矩阵按键，支持多键同时按下（按键显示复用需硬件电路配合）

 • 3线串行接口• 8级整体亮度可调

 • 内置显示RAM为14x8位

• 内置上电复位电路• 抗干扰能力强

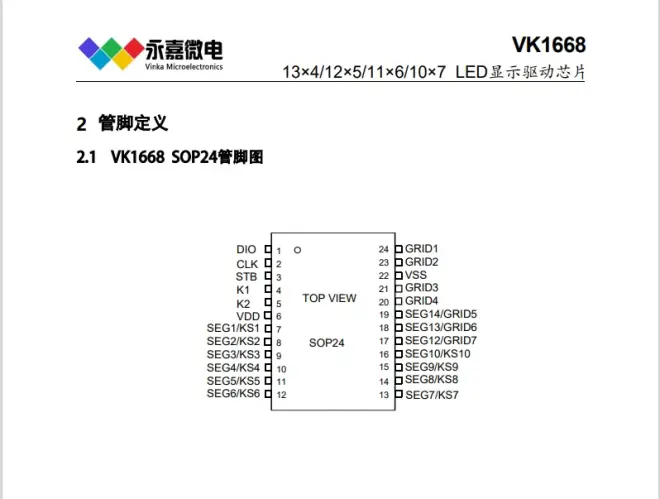

• 封装SOP24(300mil)(15.40mm x 7.50mm PP=1.27mm)

★此资料为产品概述，如需完整产品PDF资料可以找沈先生135/5474/4703Q2885218966

LCD/LED液晶控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2             偏置电压1/2 1/3   S0P-16

VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24

VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28

VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2             偏置电压1/2 1/3   SOP-28

VK1088B  2.4V～5.2V  22seg*4com  22*3                  偏置电压1/2 1/3   QFN-32L（4MM*4MM）

VK0192   2.4V～5.2V  24seg*8com                         偏置电压1/4      LQFP-44

VK0256   2.4V～5.2V  32seg*8com                         偏置电压1/4      QFP-64

VK0256B  2.4V～5.2V  32seg*8com                         偏置电压1/4       LQFP-64

VK0256C  2.4V～5.2V  32seg*8com                         偏置电压1/4      LQFP-52

VK1621 2.4V～5.2V  32*4 32*3 32*2       偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片

VK1622  2.7V～5.5V   32seg*8com          偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片

VK1623  2.4V～5.2V   48seg*8com          偏置电压1/4     LQFP-100/QFP-100/DICE裸片

VK1625    2.4V～5.2V  64seg*8com                 偏置电压1/4    LQFP-100/QFP-100/DICE

VK1626    2.4V～5.2V  48seg*16com                偏置电压1/5    LQFP-100/QFP-100/DICE

(高品质 高性价比：液晶显示驱动IC 原厂直销 工程技术支持！)

高抗干扰LCD液晶控制器及驱动系列:

VK2C21A  2.4～5.5V  20seg*4com 16*8          偏置电压1/3 1/4   I2C通讯接口    SOP-28

VK2C21B  2.4～5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24

VK2C21C  2.4～5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20

VK2C21D  2.4～5.5V  8seg*4com   4*8           偏置电压1/3 1/4   I2C通讯接口    SOP-16

VK2C22A  2.4～5.5V 44seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-52

VK2C22B  2.4～5.5V  40seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-48

VK2C23A  2.4～5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64

VK2C23B  2.4～5.5V  36seg*8com                偏置电压1/31/4   I2C通讯接口    LQFP-48

VK2C24   2.4～5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:

VKL060   2.5～5.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24

VKL128   2.5～5.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44

VKL144A  2.5～5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   TSSOP-48

VKL144B  2.5～5.5V  36seg*4com        偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：

VKS118   2.4～5.2V  118seg*2com           偏置电压 --       4线通讯接口   LQFP-128

VKS232   2.4～5.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

——注：具体参数以最新PDF为准,型号众多未能一一介绍，欢迎索取PDF/样品 。
