明朝地雷火炮资料集
和朋友收集了一些明代地雷的相关资料，方便大家查找利用。 机发地雷的出现时间

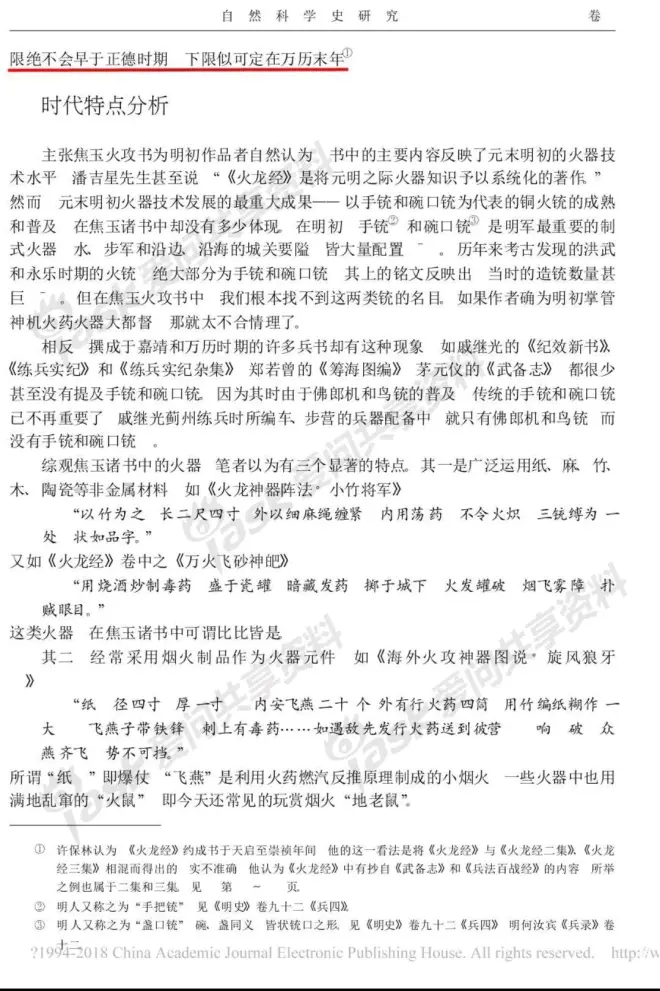

地雷何时出现，目前以不可考，但是就史料来看，宋元时代，铁壳地雷就有一些应用。明代在宋元地雷的基础上，改进了点火方式。 以军事科学院战争研究院的博士生导师钟少异研究员的考证来看，永乐时期的《火龙经》以及内容相似之书中记载的机发地雷实为嘉万时期的伪作，假托焦玉所著。
就史料来看，明代地雷的发火方式有踏发、绊发、拉发、点发、定时和钢轮发火这六七种 但主要是三种：其一是传统药线点火，其二是踩踏钢轮摩擦点火，其三是用预留火种(千日火)踏破点火。 《韬略世法》引用王鸣鹤的论述
地雷的制造及应用
《兵略纂闻》所载，嘉靖二十五年(1546)至二十八年曾铣总督陕西三边军务时，创制了地雷。雷内装填火药与火种，埋设于地下一丈左右，并将发机置于地面，从雷内通出引线与地面发机相连，尔后用沙石覆盖，与地表面平，使敌人不易发觉。当敌兵踩中发机时，发机牵动引线，引线触动雷内火种，点燃火药，使地雷爆炸，杀伤敌人。 曾铣作地雷，穴地丈余，柜药于中，以石满覆，更覆以沙，令于平底，伏火于上下，系发机于地面，过者蹴机，则火坠药发，石飞坠杀，敌惊为神。
《皇明辅世编 》卷六亦有提及

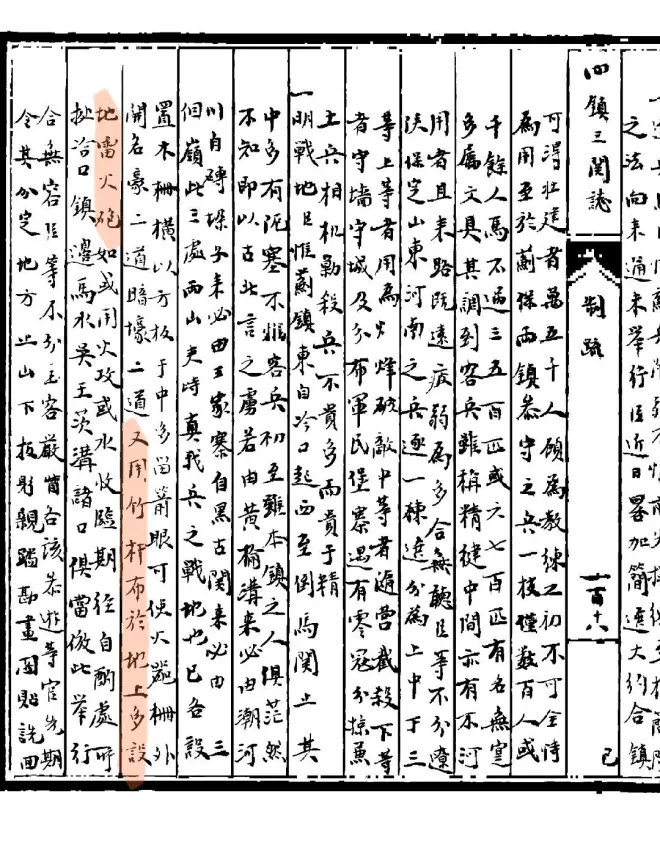

《四镇三关志》所载嘉靖三十三年【总督侍郎杨博条陈时弊疏略】 虏若由黄榆沟来，必由潮河川，自砖垜子来必由王家寨，自黑古関来必由三佪岭，此三处两山夹时，真我兵之战地也，已各设置木栅横以方板，于中多畄箭眼，可使火器。栅外开名（明）豪二道，暗壕二道，
又用竹杆布于地上多设地雷火砲。
嘉靖四十一年刊印的《筹海图编》所载，丹阳的邵守德制造了铁壳地雷，外壳为生铁铸造，内装火药一斗多（十余斤）,并用檀木砧砧至雷底,砧内空心,安火线一根,通出壳外选择敌必经的要路，‘掘地成坑，连连数十，将地雷埋在坑内，用小竹筒引出火线，土掩如旧。’雷中安有发火装置，敌军经过时将其踩爆，群雷震地而起，火炮冲天，雷壳破片如飞蝗四出飞击，人马纷纷毙命”。

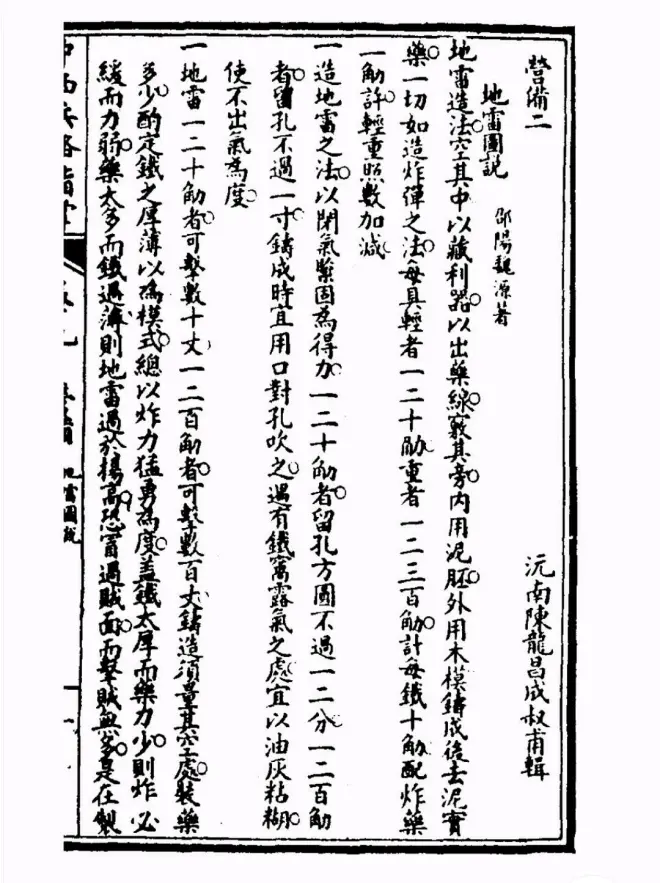

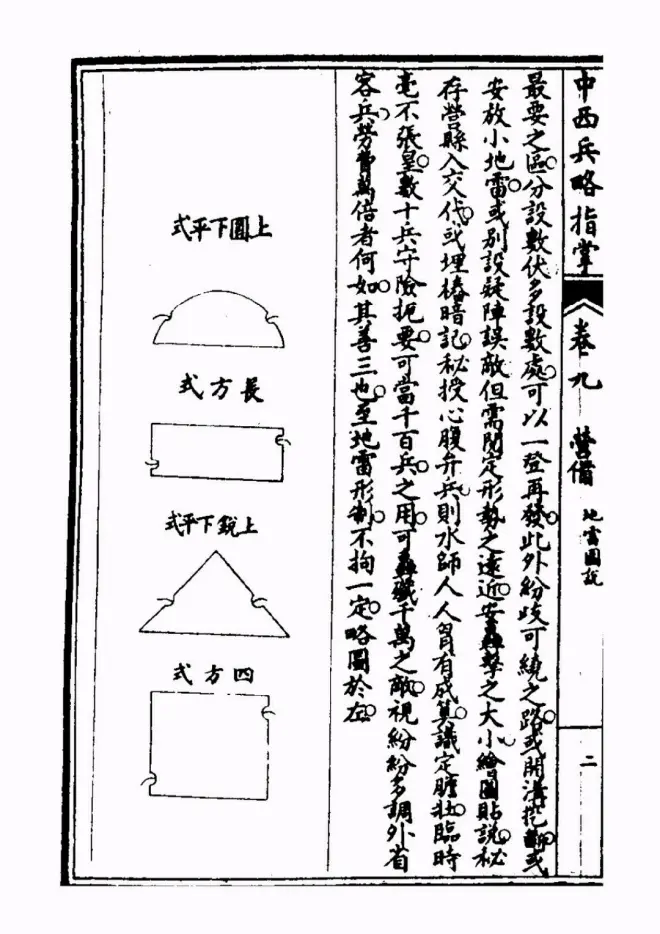

根据清末《中西兵略指掌》引述魏源《海国图志》中的“地雷图说”一文，提到小的铁壳地雷重一二十斤，大的铁壳地雷重一二三百斤。每十斤铁配一斤火药。单个的地雷，少则数斤火药，多则十余斤火药。小的可炸方圆数十丈，大的可炸数百丈。 魏源表示地雷的优势有三： ①是造价低廉，而且产生的杀敌效果比花费重金制造的几千斤笨重火炮要更好。 ②地雷是埋伏型火器，敌人不来，地雷就不会点放，不像火炮那样因胡乱施放而浪费火药。 ③地雷埋伏在要隘之处后，便可节省兵费开销。

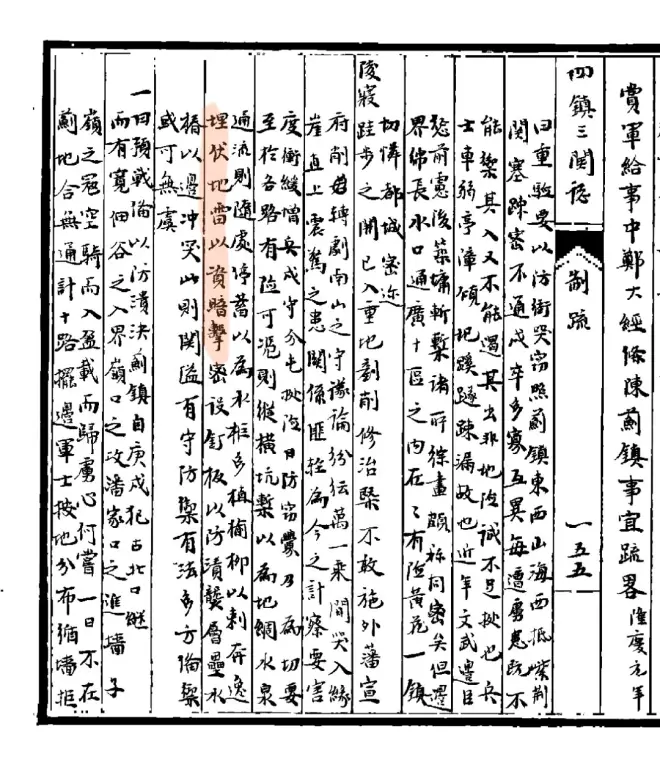

《四镇三关志》所载隆慶元年【赏军给事中郑大经条陈蓟镇事宜疏略】 为今之计察要害，度衝缓，增兵戍守，分屯拠险，日防窃衅，乃为切。要至于各路有险可凴，则纵横坑椠以为地绸。水泉通流则随处停蓄以为水柜。多植榆栁以刺奔逸，
埋伏地雷以资暗击
，密设钉板以防渍袭。层垒水椿以邉冲突。此则関隘有守，防御有法，多方俻御或可无虞。

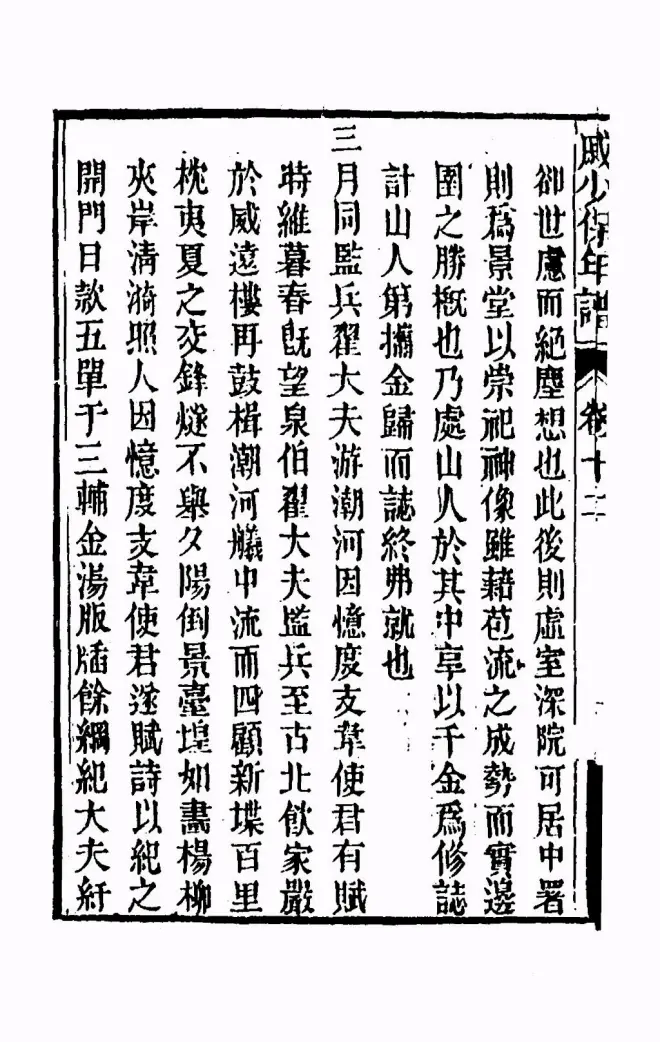

蓟镇总兵戚继光在万历八年四月造压发钢轮引爆装置，并对这种装置的用法有较为详细的记载，该种钢轮地雷以填满火药的石砲为炸弹。基本原理是用钢片敲击或急剧摩擦火石取火，引爆地雷。在一个木匣内，用两组铁闸板隔成三格，两头格窄，中格宽。每组闸板为中间锉成半圆形的两块铁板，两块板合在一起，中间两半圆缺合成一圆孔用以架钢轮。钢轮的两轮镶嵌火石，分别位于两窄格内。窄格两侧各有一孔，引入药线。在轮轴中央有一突出铁齿，在齿轴处钉绕绳索一条，称滚石绳。 绳的另一端从匣底中孔眼内穿出，系一重石，称为千斤石，此石用一木板托住，衬托于匣底。木板一端用绳系住，另一端用铁栓销定，铁栓一头有圈，用以系绳，引出在外，没藏于路上。如有人踏扯，绳牵栓出，木板翻下，千斤石坠落，带动钢轮转动，摩擦发火，引燃药线，分别引爆各处预埋的地雷 《戚少保年谱》卷十二所载 制自犯钢轮火。沿边城之下，择其平坦虏可集处，掘地，埋石砲于内，中置一木匣，各砲之信总贯于匣中，而匣底发以火药，中藏钢轮，并置火石于旁，而伏于地上。虏马踏其机，则钢轮动转，火从匣中出，诸砲并举，虏不知其所自。

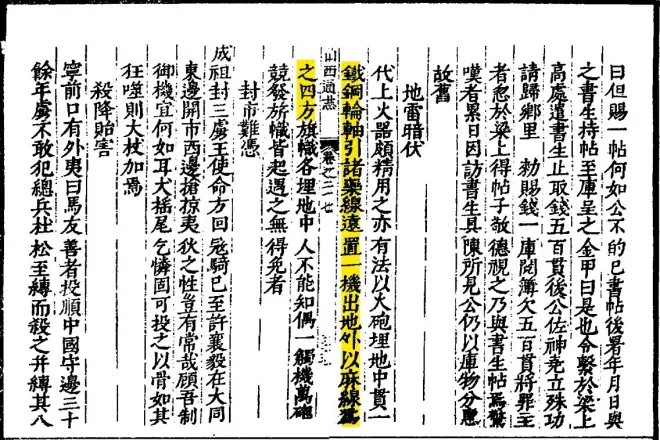

万历本《山西通志》卷二十七中也介绍了地雷的使用方法，先将地雷埋于地下，用铁钢轮连接火药线，并在土外放置一机关，如果敌人触碰机关，则钢轮旋转打火引燃药线，万砲齐发。
《武备志》卷一三四：
使用方法：将机关布置在敌军必经之路上，敌军触发机关后，绑在滚轴上的重物坠落，滚轴带动两端的钢轮旋转摩擦火石点火，以此引燃地雷的药线。
在明末《城守筹略》一书在对钢轮的示意图以及基本描述。较早的《武备志》卷一三四中亦有该内容。
《武备志》卷一三四：
潘吉星《中国火药史》中对三种钢轮发火机剖面结构的绘制图式

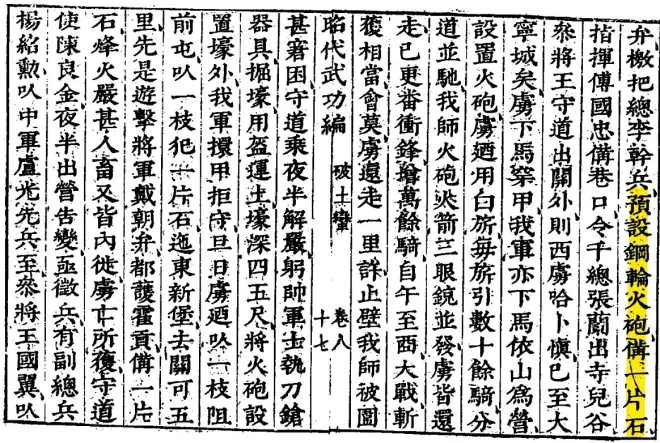

范景文《昭代武功编》卷8，万历年间破土蛮时，明军曾在一片石预埋钢轮火砲。
万历二十六年赵文炳刊《实政录》【督抚约】所载常用的地雷有三类引火方式，第一种是触碰机关，带动钢轮旋转摩擦点火；第二种是用利用火窖储存火种，敌军踏破点火；第三类则是扯拉引绳点火。
钢轮的造价，工费不到五钱银子，且当时家家户户都能造这种东西，生产并不困难。

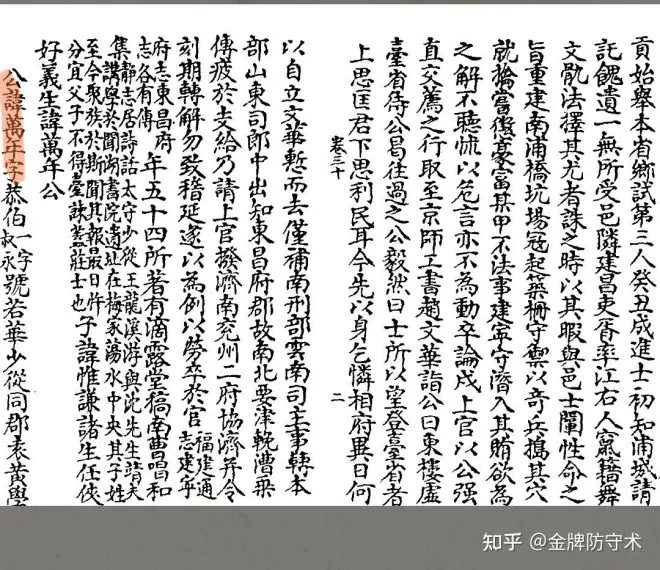

《嘉禾徵献录》卷三十所载，万历三十四年，原云南副总兵陈寅因缅甸阿瓦围攻木邦宣慰司不救，被罢免卸任，途经贵州平越，时任贵州右参政分守新镇道事务的盛万年邀请他帮忙“造火具、鸟枪、筩箭、地雷、飞炮、大将军之属，分布各州县”。
阎鸣泰所著《剿事汗语》1-6所载，万历四十五年六月，由于埋于地下的地雷和钢轮发火需要在打通的竹竿内来布置引线，于是他请京师下发三千根以应用。

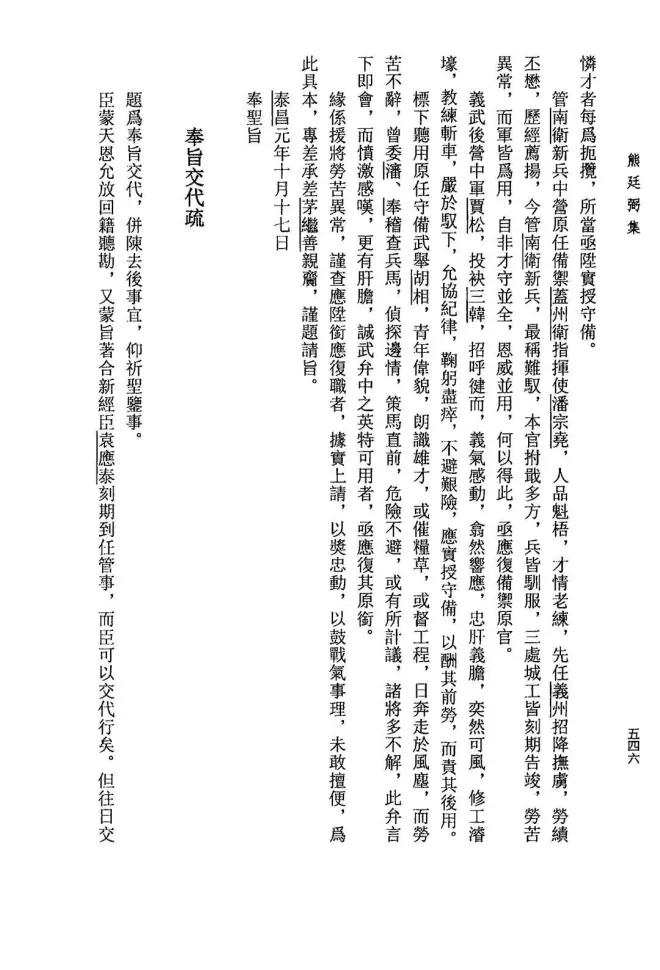

《熊廷弼集》泰昌元年，辽东经略熊廷弼手上的火器人才张希清、王伯安、夏应禹應等人新造过钢轮发火、火箭、万人敌、地雷、神飞炮、三百斤大灭虏炮等器，皆精巧堪用。被熊廷弼要求升职或转正叙功。
《熊廷弼集》所载泰昌元年，辽东经略熊廷弼打造过三眼铳、鸟铳七千把，钢轮、火人、火马、火罐、万人敌十万件。

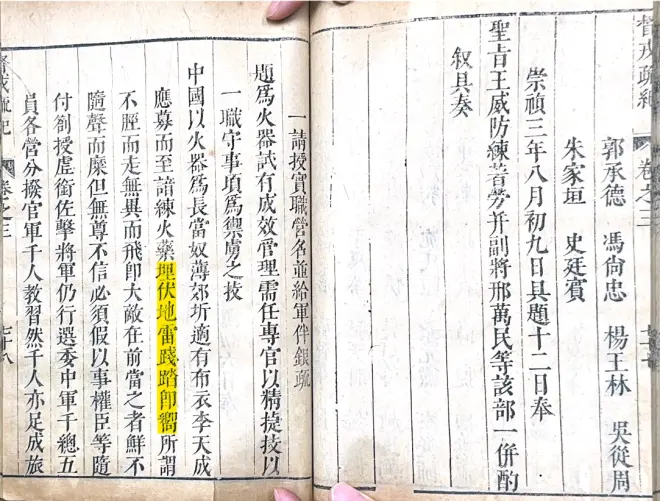

京营总督李守琦《督戎疏纪》卷三所载，地雷一旦践踏即会爆炸。
《明清史料》甲编第八本所载，崇祯五年五月，宣镇太监王坤奏报，目前已会同宣大总督等各级官员，勤加练兵，巡视边墙。严防清兵来犯。并在宣府上北下北两路的2000里防线上的险要地段布置了大量的地雷，火炮，品字壕沟，修补宣府境内坍塌的军堡边墙，安插大量哨兵进行巡视侦查。
《明大司马卢公奏议》卷二所载，崇祯七年，右佥都御史卢象升在治理郧阳时，实行立寨、併村、清野、设伏、增兵五策。 卢象升认为此时遍地都是流贼，导致各地都需要用兵，兵民寇三者紧密交织，而无论是流寇还是官兵都会害民，到最后官兵反倒也成了贼寇，百姓无法忍受双重残害，必定揭竿而起。 其中他的设伏之法提到，在流寇经常出没的地方以及城寨周围大量埋放地雷、石炮、火鼓、钢轮发火等物，这类东西只要触碰机括就会爆炸，如果没有足够的铁质石质地雷，也可以混入一些竹木地雷，虽然威力不大，但是虚实参半，一样可以起到威慑作用。这样以来减轻郧阳官军到处堵剿流寇的压力，还节约了兵饷。

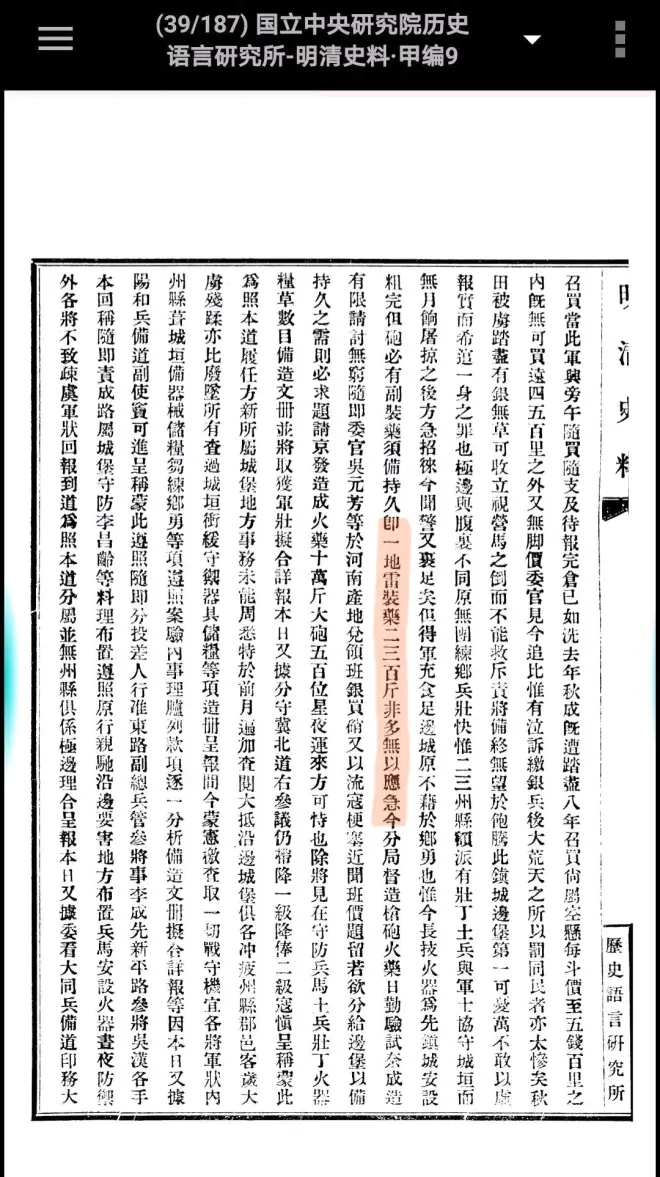

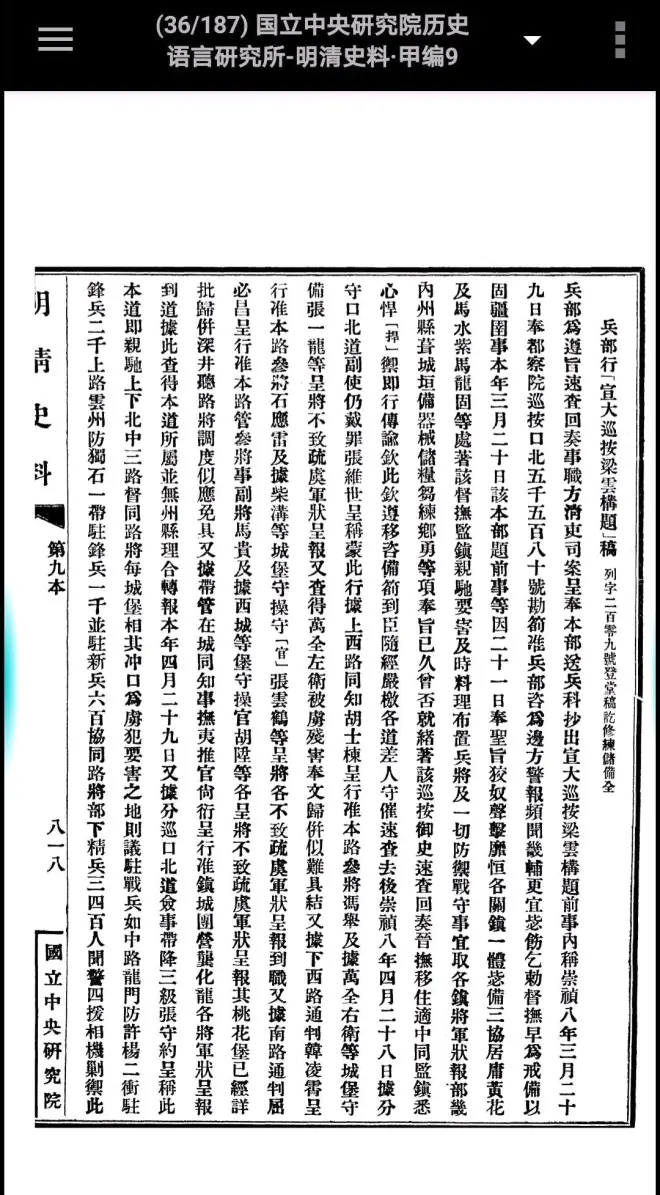

《明清史料甲编》第九本所载，崇祯八年宣大巡按梁云構在题本中表示，地雷需装药二三百斤才能发挥出足够的威力，这里应该是指一组地雷的用量。

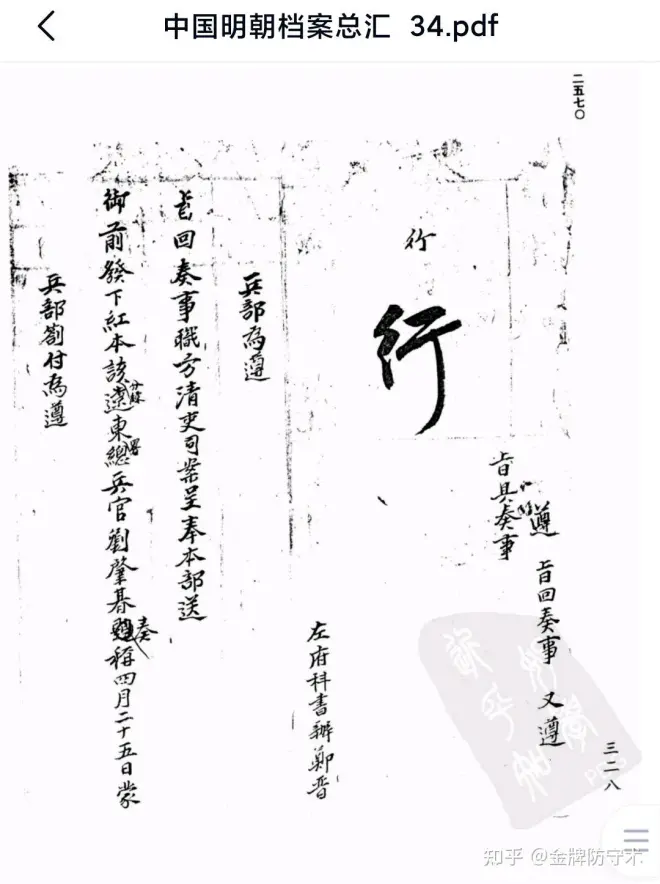

《明档》34册所载，辽东总兵刘肇基称，辽东由于多为平原山野，无边墙遮蔽，利于敌军冲击，应于底冲突之要口布置品坑和钢轮发火进行堵御
崇祯十年，真保镇亦以品坑深壕搭配地雷作为各隘口的防御武器。

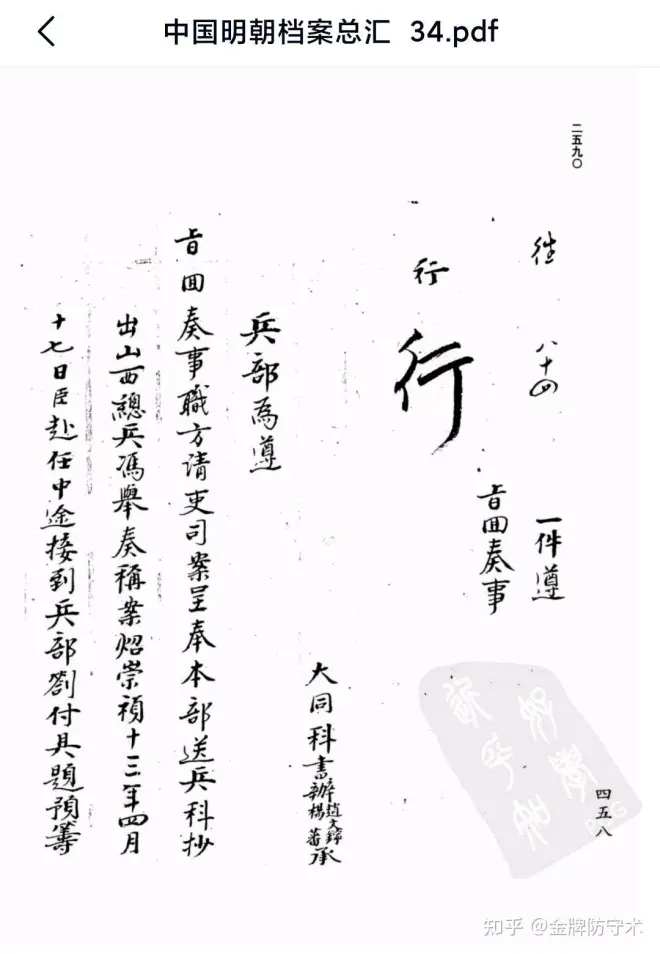

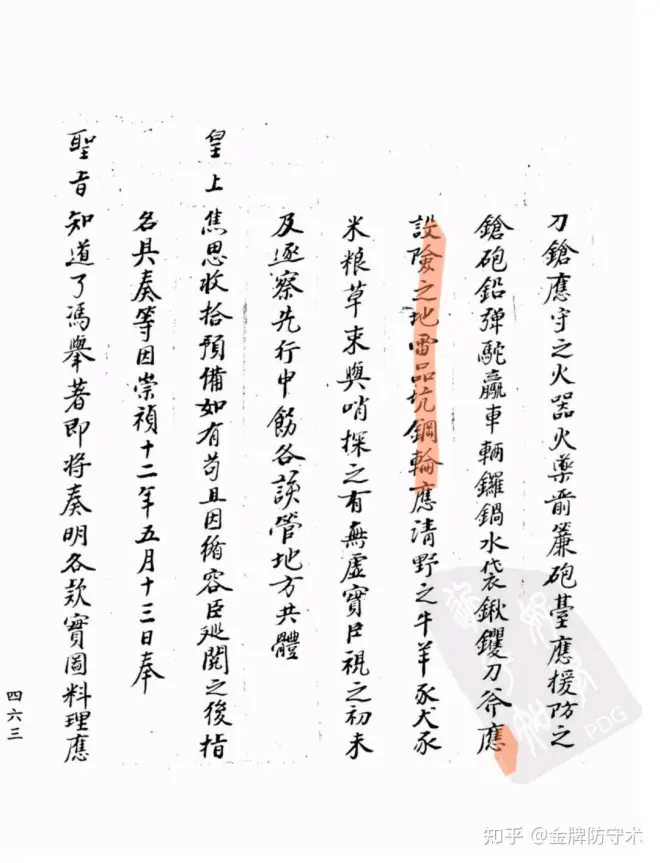

崇祯十二年，新任山西总兵冯举称应在险要之处布置地雷、品坑以及钢轮发火。
《明清史料》乙编第六本所载，崇祯十五年，兵部尚书陈新甲与清廷议和不成，清军连续两年入侵河北，崇祯十六年二月二十二日，清军携带云梯百余，前来攻打肥乡县，大名兵备道朱廷焕发库银鼓舞士气，并放空炮引诱清军进入城下雷区，守军引爆预埋的地雷，并用红夷大炮等火器连续轰击攻城清军，声称击毙清军将领二名，士兵无算，并迫使清军撤退至西北孟家庄休整。
《明清史料》乙编第五本所载，崇祯十五年，兵科给事中郝纲在守城三要中，着重提到两种地雷的使用。 首先城外应多挖品字堑壕这样的陷阱（上面覆盖薄土)，且于空旷处布置地雷（出榜告知军民城外均有地雷陷阱，让百姓只走大路，可以借此迷惑敌人，使敌人不敢四面而攻）这里的地雷就其他史料来看，应该还是压发式钢轮发火。 如果城外有废弃村落，可以在房内的灶台处埋放引线式地雷，等敌军烧火做饭时，自己引爆。且屋内家具陈设需要齐备，给敌人营造出曾有百姓居住的感觉，布置好后锁上房门。
崇祯十六年二月十九日午时，闯入保定府的清军游骑途径南乐县，并在耿村驻扎，县城守军提前在城外挖埋地雷进行防备。二十日卯时，清军百余骑绕城巡视，被城外埋伏的砲手点发地雷击退。巳时，清军再次环攻县城，被守军用火炮地雷弓箭击退，并称战后有清军首级和器械缴获，以备查验。

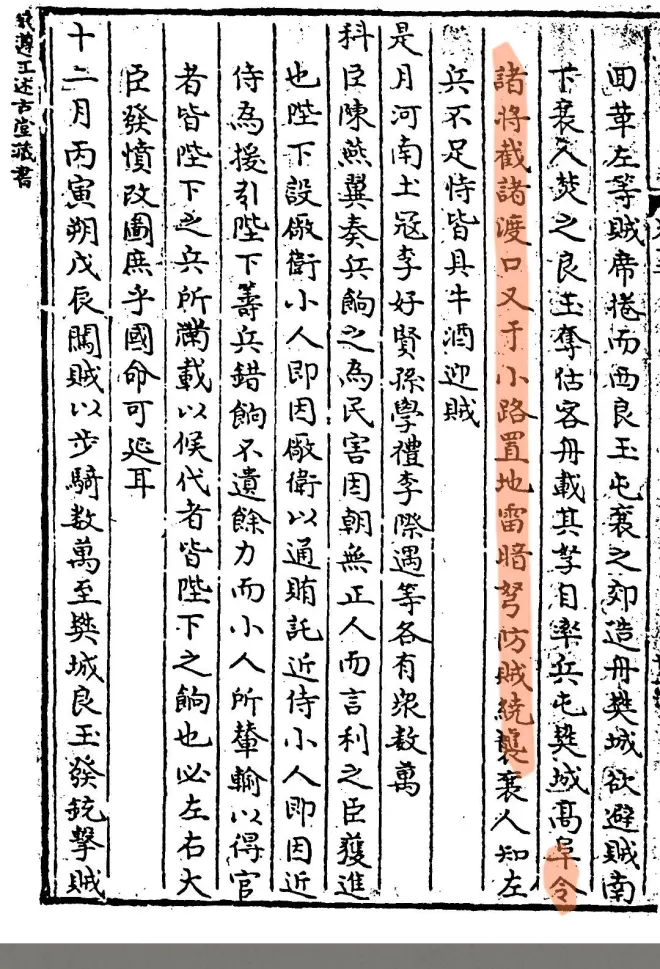

《平寇志》卷五所载，崇祯十五年五月，朱仙镇一战，左良玉败退自襄阳，由于左良玉军收编的流民和溃兵太多，以至于能吃上官粮的仅两万五千人，其余的十几万人被左良玉打发到襄阳附近劫掠，使得襄民怨声载道，皆愿帮助大顺军。 崇祯十五年十二月，李自成主力南下，左良玉据汉水南岸，并结水寨，防守樊城，十二月初三，李自成率部进至樊城，连遭左部炮击，部众伤亡千余。大顺军想从羊皮滩渡江，因遭到左部阻击，未获成功。为防止李自成渡河或绕袭自己的后方，左军在大顺军必经之小道上埋设地雷和暗弩。由于樊民亦被左军祸害的不浅，于是皆给李自成带路，帮助大顺军避开明军设伏的小道。 左良玉自朱仙镇南渡，久屯襄阳，诸降卒附之，拥众二十万。其饩于官者仅二万五千余，皆因粮村落，襄人不堪……良玉营襄阳近郊，大造战舰于樊城，将避敌入郢。襄人怨之，焚其舟。良玉怒，掠荆襄巨贾船，载军资妇女，身率诸军营樊城高阜。樊城西多浅滩，令副将惠登相截羊皮滩，游击于躍鳞截钟家滩。
虑贼绕他道蹑其后，沿途伏雷、暗弩甚设。
时贼势大，襄洛之民，牛酒迎贼。戊辰，贼骑数万至樊城。良玉乘高飞炮，击杀千余骑。贼趋羊皮诸滩，不得渡。

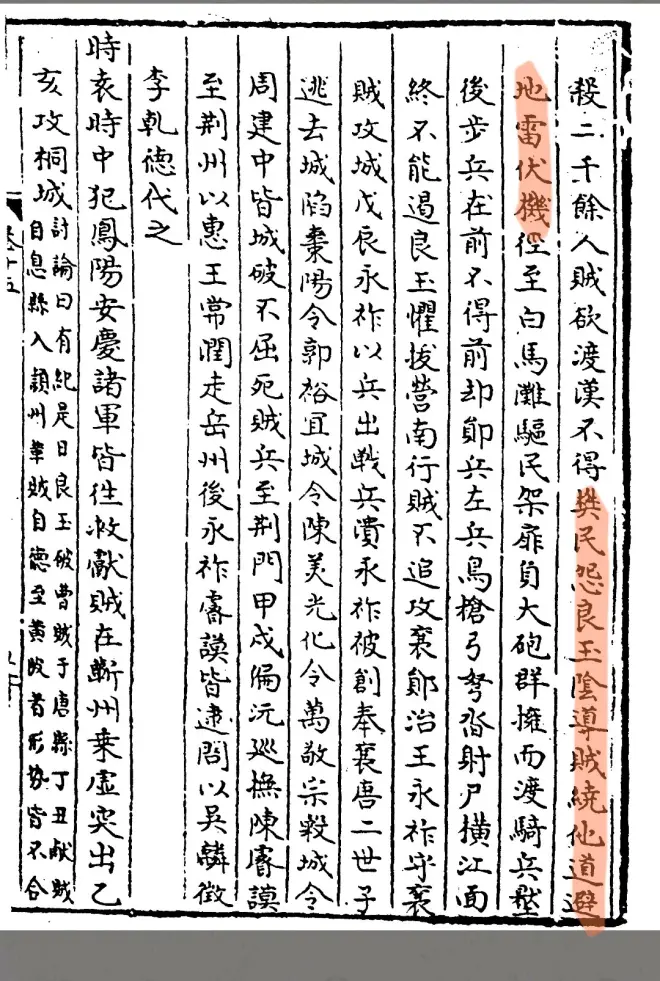

樊民怨良玉，导贼避伏机
，绕道至白马渡，临河欲济。良玉惊徙，合郧抚王永祚兵拒之。贼驱樊民架扉负大炮渡滩，以骑压其后，步骑相逼，不得前却。两军鸟枪、弓弩注射，横尸江面者数千，卒不能遏。
《怀陵流寇始终录》亦有所载
根据《朝鲜王朝实录·光海君日记》卷五十九所载，1612年11月12日，朝鲜工匠曹天宗亦成功制造出钢轮点火地雷，称之为破阵砲，用法和设计与明朝的钢轮地雷如出一辙，故此法有可能是传自于明朝。 ○尹铣以兵曹啓曰：“今年春，曺天宗在湖西造破阵砲 ，而因本道状啓，使之上送。前月初，臣等适以季朔放火事，会于慕华馆，
令天宗试放破阵砲 ，则牙轮铁与石相磨，顷刻之间，自能生火，铁砲片碎，烟焰满空，火点着土，延烧半山。若于贼来之路，多数埋置，则大有益于胜败之数。
且观其制造铁砲 ，大如锅子，容入水铁，多不过百馀斤，轮铁所盛柜子，不至重大，合载一马，亦足致远。其造作工役，不为浩大，齎持远行，亦甚轻便。
埋于贼路，自触生火，我军但于要害之处，临战埋置而已。使敌不由此路则已，若由此路，则虽千百之军，一砲可烧，其利于战用，莫此为妙。
近日诸般火砲 ，各有利害，而此砲则有利无害，当急急制造。其应入杂物，令训鍊都监一一备给，使唤、军人，自曹定给。且火砲匠中，择伶俐者一二名，属于匠手曺天宗，使得传习制造之妙。天宗以外方之人，里粮留京极难，料布为先题给。旣成之后，再三试放，详察其妙，然后分送外方产铁处，俾令优数造作，以备战用宜当。敢啓。”传曰：“依啓。”

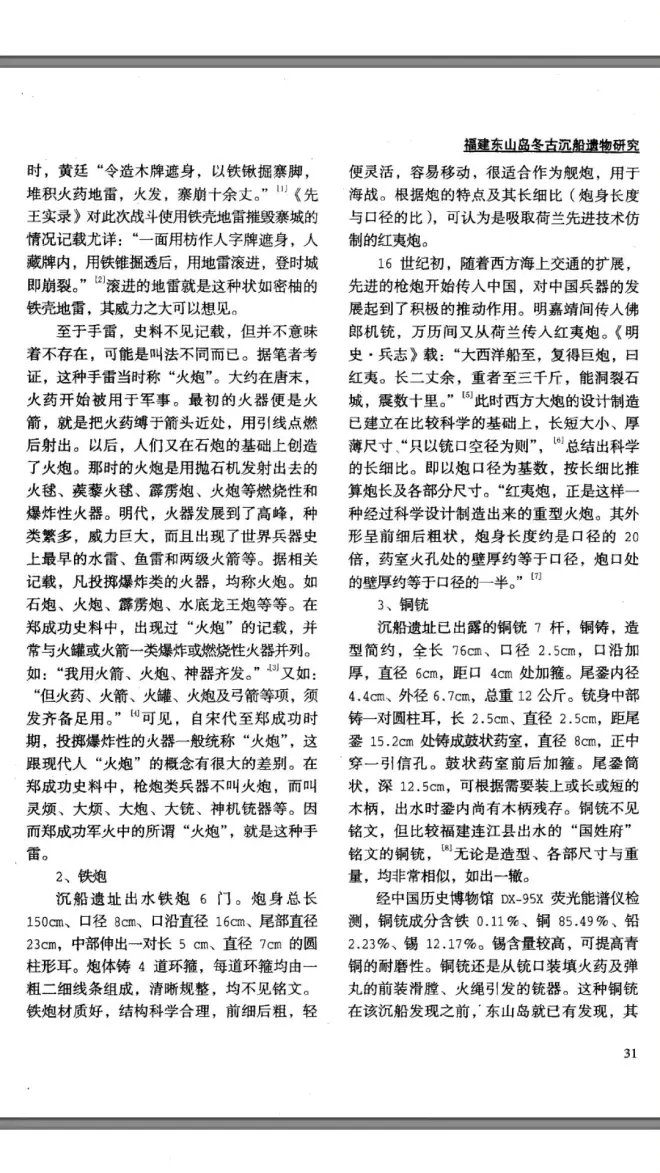

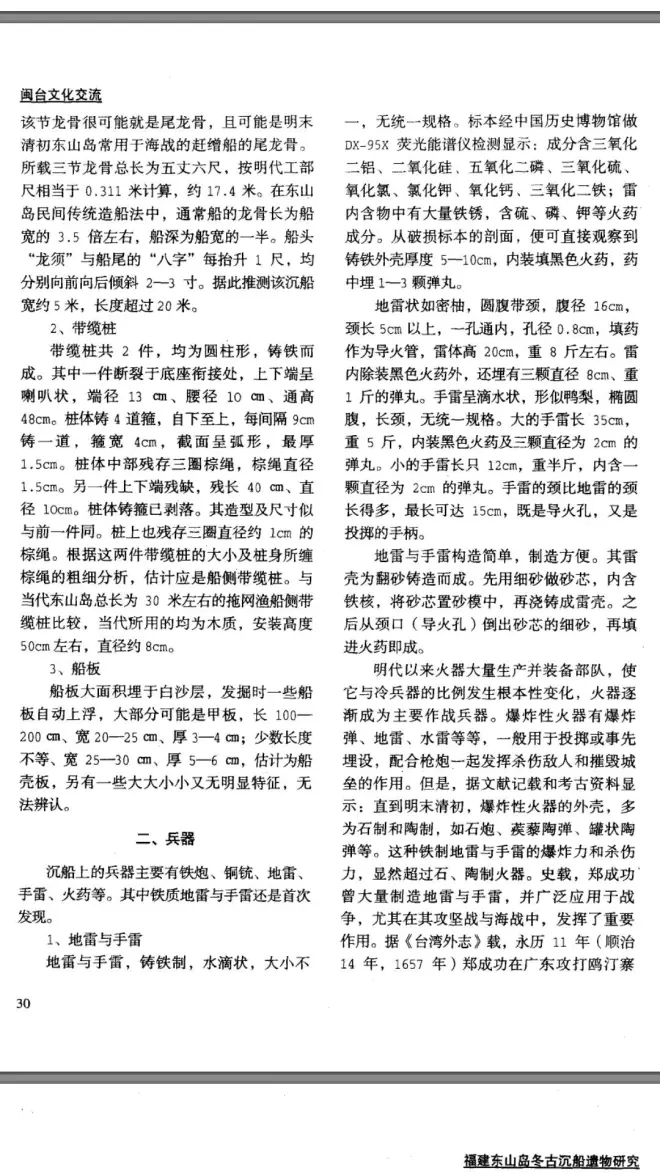

在福建东山岛东古的明郑沉船中，除了发现国姓府铜铳、铁炮、永历铜钱外。还有一些铁壳地雷，内装黑火药，并塞有一到三枚散弹。
《十全武功研究》一文引用清方记载，乾隆三十三年征缅过程中，提到缅军也会在大道上埋放地雷，清军踩到就会被炸到，具体什么原理还不清楚，但是应该也是靠机关来点火引爆
