第十三届蓝桥杯嵌入式省赛

在看过题目后可知，大致要用到LCD、LED小灯、按键、串口、定时器PWM等。

一、首先大致将需用到的GPIO、外设等使用CubeMX初始化配置

（1）按键配置

        根据原理图可知PB0、PB1、PB2、PA0对应四个按键，直接将这四个IO口配置为输入

（2）PWM输出配置

        已知PA1输出，点击该Pin口发现有定时器2的通道2

        由于已将该芯片配置系统时钟为80MHz,后再1分频将APB1总线也设为80MHz,定时器2挂载在该总线上，所以要输出1KHz频率的方波，则80/(Pre+1)/(ARR+1)=1K,这里我将Pre设置为79，ARR设置为999。

        为了后续便于测试PWM输出是否正确，开启定时器4，使用输入捕获检测该输出

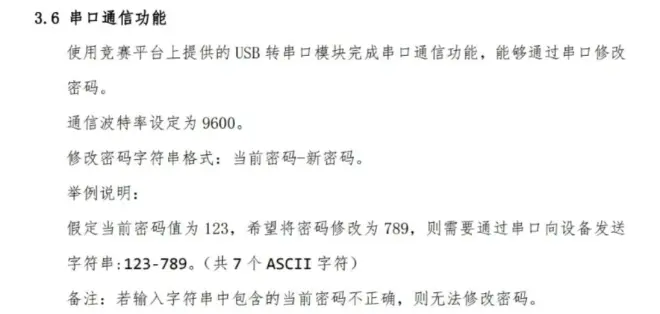

（3）开启串口，设置参数

          由于需要接收数据进行分析，我们直接开启串口中断，简单方便

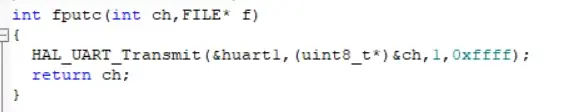

****Tips:



（4）设置为输出

同理，将PC8~PC15、PD2设置OUTPUT，其余默认即可

考虑到LED实现需计时等功能，我们再开启定时器6开启中断，配置为1ms进入一次。

二、各个功能代码的实现

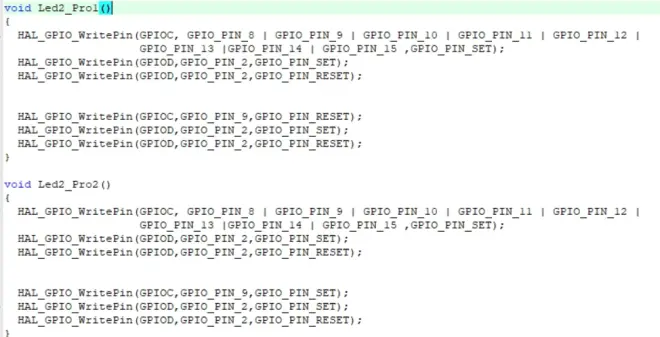

（1）LED代码的实现

*此处LED2的闪烁不要使用HAL_GPIO_TogglePin()这个函数

 由于G431的屏幕的IO与LED的IO复用，若使用该函数会导致LED的小灯状态不确定

（2）按键部分代码

（3）LCD屏幕

    直接将官方给的驱动移植到工程中使用

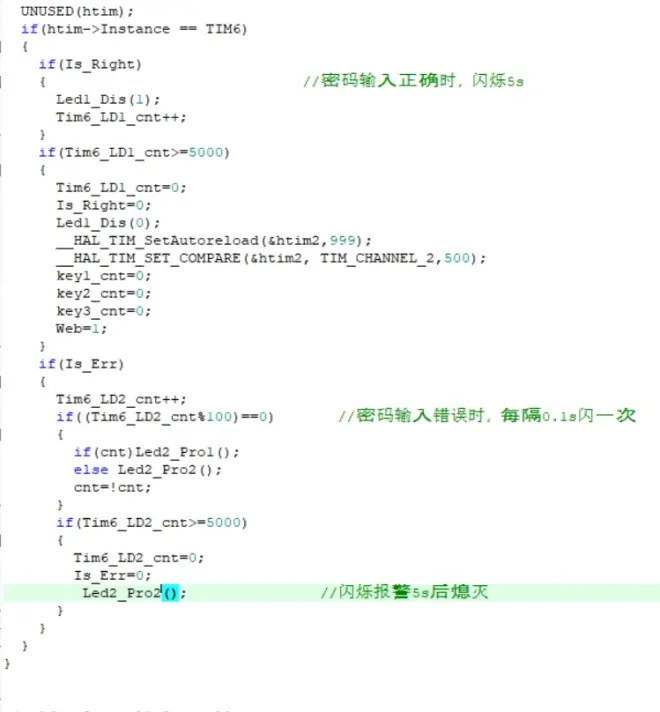

（4）定时器功能实现

（5）串口功能

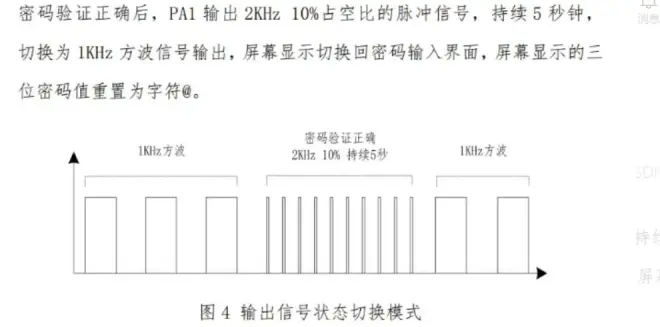

三、测试输出频率占空比是否正确

四、演示视频

    在一系列调试修改后，功能实现视频如下（屏幕下方显示占空比与频率的代码在测试后注释即可）：
