CFD工程师晋级之路第25讲 Mesh-7级网格-复杂通道混合网格讨论课

本节课是收费课程。要报名的同学请微信联系我。没有我微信的同学，请b站消息联系我。

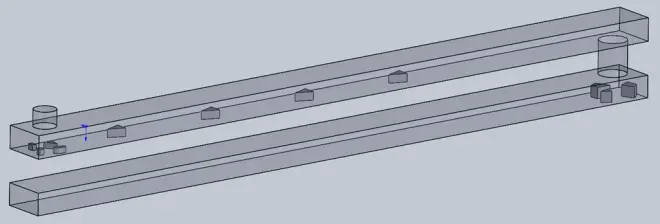

下图所示这类流动结构，其典型特征是整体结构简单，局部结构复杂。对这类结构划分网格，可以使用四面体非结构化网格，也可以使用分块结构化六面体网格。

如果使用四面体非结构化网格，由于四面体网格的各向同性特征，在流动各向异性明显的长直通道段将不得不布置过多过密的小尺度网格，造成计算资源浪费。如果使用分块结构化六面体网格，可以在长直通道段使用大纵横比网格，有效降低网格数量，但在局部凸起区域则不得不使用大量分块，导致分块工作量增大，拖长项目周期。

混合网格集非结构化网格对复杂几何模型的方便性和分块结构化的优势于一体，在适合分块的区域使用分块结构化网格，在不适合分块的区域使用非结构化四面体网格，可以有效降低网格生成难度，节省工作时间，同时降低网格数量，节省计算资源。

本节课将以图中的复杂通道为例，讲解分析混合网格的生成过程。

要报名的同学请微信联系我。没有我微信的同学，请b站消息联系我。
