一.电池（组）的保养（不适用于铁锂Li-Fe3.2V）
1.两个点“.”之间的是备注编号（如“.001.”），作为拓展内容写在文末，有兴趣看看，没兴趣就不看，节约时间，CtrL+F在文章内直接搜索编号就可以找到；图片上灰色字体或线条标注的内容不看，不影响使用。
2.许多电池满电保存会折寿，影响稳定（大多内置电池的设备已经设计好不用考虑此项）；
充电时必须有人值守，任何方式充电都无法保证百分百的绝对安全。
3.一节电池电压一般只有约3V~4.25V，为了得到更高的电压，就要串联，1节叫1S，2节串联叫2S，以此类推.003.
4.如图为4S锂电池（聚合物），4节串联在一起，额定电压4X3.7=14.8V
5.如下为4s电池电路图，左边的口叫平衡口，右边的口是输出口，线很粗，不一定跟图上的长一样
6.满电储存：对于普通的锂电池“长期”满电存放会导致电池老化，对于放电能力很强，能大功率输出的锂电池，如航模、无人机用的锂电池，“长期”可能只有一晚上的时间，如果性能很好的航模软包满电存放一晚上，第二天电池就可能鼓包。这时就要把电放成储存电压，详见第13条。
7.过充：过流充电，过压充电。
安全起见，除1S电池外不建议使用可调电源直接充电，如果用专业平衡充电器（有第5条说的平衡插口）充可跳过此段。用可调电源充电每节（S）充电电压最好不要超过4.2V比较保险，将充电电流限制在1C内比较稳妥，例：额定1000mAh 14.6v（4S）的锂电池要设置限流1000mA即1A，电压4.2V乘4=16.8V，如果对电池、可调电源的品质不够相信，建议以“0.1V/节”降低电压，将电流减少为原定的一半，虽然这样充不满，但不用担心充炸
8．过放：单节单节单节电压不能低于3V（保险起见），否则电池容易折寿。例如4S电池3V乘4节=12V，不能低于12V。
二.B6充电器的使用教程
9.B6是一款经典的平衡充电器充电安全性较高，B6只是一个型号，做工好坏一般取决于厂家，基本都能正常使用的,B6的最大充电功率为80W。
10. （如果你的B6有个很大的脑袋还配了一根可以插插座（220v）的线，那么你的B6就不需要额外电源可跳过此条）电源至少选用30W以上的电源，最佳是80W不过一般用不到，电压一定要在11V到18V之间，如果电源功率不足或者电压不符合，充电器就会报错。“INPUT VOL ERR”，甚至毁坏。
下图为我使用的电源，该电源的相关参数如图所示
11.下图为B6基本图，上面四个按钮（从左到右）在下文中称为按钮1,2,3,4。
12.电池连接充电器
先插线粗的口，再插平衡口
13.充电设置
四个按钮（从左到右）在下文中称为按钮1,2,3,4

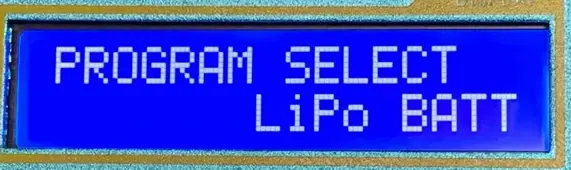

点按按钮1多次直至显示下图界面
（如果下面一行显示的只有LiIo BATT需继续点按按钮1，直至显示USER SET，再点按
按钮4，此时显示LiIo V.Type 3.6V，再点按按钮4，然后点按按钮2或者按钮3，切换至
LiPo V.Type 3.7V 再重新执行第13步） LiIo和LiPo的区别见.0131.
接下来点按按钮4，界面会变成下图（右上，左下，右下显示的可能不太一样没有关系）
此界面有a)b)c)三种状态
a)电流电压都不闪烁，按2或3键切换充电模式:BALANCE为平衡充电模式，对电池寿命最佳，建议使用;STORAGE为储存模式，会将电池电压自动充电或放电（电压高了放电，低了充电）至适宜储存的电压存储。其他模式见.0132.
b)左下角电流字样闪烁，按按钮2或3增/减电流，例如电池是1000mAh，电流就设置1A；电池是1500mAh，电流就设置1.5A。如要快充，详见.0133.
c)右下角电压字样闪烁，按按钮2或3增/减电压，电压边上的S数必须要与电池S数相同。
调整好充电模式、电流、电压后，如果现在还没插上电池可以把电池插上（先插两线插头，再插平衡头），长按按钮4进入电池检测，检测完再点按一下按钮4就可以充电了。
再次强调，充电或者放电过程中一定要有人值守，严禁无人值守充放电。
14.设置的充电或者放电任务结束后，充电器会发出响声
先拔1，再拔2，严禁拔3，尤其是2插着的时候拔3十分危险，建议3一直不拔。.014.
主要内容至此已结束
附录
.002.
生活中用的大部分充电电池都有保护板，保护板即起保护作用的电路板，电芯流出的电流要先流过保护板，才会流出到负载，保护板监测着电芯的电压、电流，就像你在运动时一个医生通过仪器监测着你的身体各项指标是否正常，如果不正常，就会让你立马停止运动，放到电池上来讲就是切断输出。
一些功率较大的锂电池为什么没有保护板。以航模电池为例，如果是自己组装的航模，使用了带有保护板的电池，一旦电压过低，或者电流过高，保护板就会直接完全切断输出，航模就会因为没有电而直接下降。
通常倍率较高的航模、无人机电池，寿命本就不长，如果每个电池增加一个保护板，况且还是能承受大电流的保护板，成本会大大增加，最终成本还是转移到了用户身上。
.003.
从左到右依次是1S、2S、3S电池的电路图
通过多节串联来增加电压，如果两节1000mAh 3.7V的电池串联，会变成1000mAh 7.4V的电池。为什么容量是1000mAh而不是2000mAh，因为串联只增加电压，不会增加容量，比较串联前和串联后，总能量是没有变化的。
串联前:1000mAh乘3.7V乘2节=7.4Wh
串联后:1000mAh乘7.4V乘1节=7.4Wh
通过多节并联来增加容量，如果两节1000mAh 3.7V的电池并联，会变成2000mAh 3.7V的电池。并联只增加容量，不会增加电压
无论是串联电池还是并联电池，自己没有专业知识和专业设备不建议去做。原因是串联和并联对电池的一致性要求高：串联时，流过每个电芯的电流相同，如果其中一个电池早早就把电用完了，那么它就会被“硬拖着”放电，从而过放。实际情况下电池还有内阻，内阻上的差距大会造成他们各自消耗的能量大不相同。并联也是类似的道理。
.0131.
LiPo是锂聚合物电池，俗称“软包”一般没有钢壳，是长方体，看着不怎么结实，本文第二张图就是锂聚合物电池。
LiIo是锂离子电池，一般有钢壳，大多数是圆柱体有钢壳，下图是经典的锂离子电池，型号为18650，意为直径18mm，长度65mm。
.0132.
CHARGE普通充电模式
BALANCE平衡充电模式：对每节电芯单独充电
FAST CHG快速充电：比普通模式快，但电充进去会少一丁点（没充到完全满）
STORAGE储存模式：自动充放至适宜储存的电压
DISCHARGE放电模式：每节电芯放电至3V （LiPo模式下）
.0133.
在.132.所提及的普通充电模式和快速充电模式下，可以设置1A以上的充电电流
例如上图，根据此电池上的标识，“MAX 5C CHARGE”，最大充电倍率5C，
5C乘1500mAh=7500mAh即7.5A，所以这个电池支持最大7.5A的电流充电，充电电流设置的值不超过7.5A都可以，电流设置的越大充得越快，B6充电器只支持最大6A充电，用B6以最快速度充这个电池设置电流为6A
.014.
连接电池的时候如果拔掉香蕉插，两根香蕉插就是电池的两极，不慎碰掉会导致电池断路，轻则损坏电池，重则发生安全事故，所以下图中的插头3建议一直插着别拔掉，如果真要换线要拔插头，一定要先断开电池。
. 请勿无人值守充电 .
AICAXA写于2023.8.8
