神之眼PC版制作说明
这是关于之前投稿的视频给电脑赋予元素力-一个能Homekit开关电脑、显示频谱节奏的..神之眼_哔哩哔哩_bilibili 的制作说明。
1、原理
神之眼PC版，是在之前的S3蓝牙小程序版上面大改来的，硬件方面主要修改了以下方面
由于是插电供电，取消了电池、充放电芯片
由于随时连接wifi，可NTP同步时间，取消了时钟芯片
将原本的SD_MMC 1bit驱动模式改为了4bit（读取tf卡理论速度会有上升，但是由于s3性能限制，实际几乎体会不到）
增加了一个双向光耦用于检测PC开机状态（它会通过一个电阻连接PC的电源LED来检测）
增加了两个光耦用于控制PC开关机（Homekit），增加了一个微动用于控制PC开关机（物理），当然PC原本的开关机按钮仍然可用
兼容原本神之眼的任何圆形外壳。
2、制作说明
如果需要它开关电脑，检测电脑开机状态，需要一定的动手能力，故连接PC部分在文章后面详述，这里先写磁吸版的制作方法。
打板
直接立创开源平台点开项目，选到那个核心板，下单，记得领取免费券，PCB打板厚度要选1.2mm，PCB打板厚度要选1.2mm，PCB打板厚度要选1.2mm。下单前可以检查一下DRC，除了USB插座那边因为孔有点靠外会有一个警告之外，不应该有其他错误
元件采购
仅列出我自己的采购途径
主控：ESP32-S3-WROOM-1U-N8R2 ,https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=676604026231&_u=td53pk439d
屏幕：https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=676282232480&_u=td53pkef4e
TF卡槽：https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=595165814794&_u=td53pk71e3
磁吸头：（MCK2PIN）https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=624001106179&_u=td53pk1102
天线：（5x31mm）https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=550184058731&_u=td53pk5777
其他元件可以在优信电子买，基本都没问题，那个侧贴开关需要搜一下其他家。
除了主控之外的零件购买也可以参考小渣渣写的制作方法
如果不需要开关电脑，检测电脑开机状态，那么框图中这些元件不用买不用焊
焊接
推荐用管状锡膏+加热台/风枪的焊接方式，这个板子除了TYPE-C之外焊接难度不高，可参考我之前发的焊接说明视频。磁吸版不需要焊接FPC排线座，将上面标有5v的焊盘和旁边GND的焊盘各焊接一根线，到磁吸头A上。（磁吸头分两个，一个A一个B，分别按在底座和神之眼底部壳上）
焊接屏幕方式也请参看小渣渣的视频或者我之前发的焊接说明视频，大部分点不亮都是屏幕排线没焊好。
检查
焊接好屏幕后就可以直接插USB口上电了（建议还是先用万用表打一下5V和GND之间有没有短路再上电），第一次上电需要按住那个BOOT（也就是那个侧贴开关）上电，不然会出现不停找到串口又消失的情况。
如果能上电找到串口，就可以刷固件了（固件的下载见视频置顶评论https://www.bilibili.com/video/BV1ax4y1A72d，可以先刷正常版固件（没有串口输出），如果不能正常工作，可以改刷那个带有串口输出的固件以进行调试。
调试顺序一般如下：
检查是否有连锡虚焊，一定要用放大镜、微距等仔细检查，90%的问题来自于此
检查串口输出的启动信息卡到哪里了（串口会输出详细的启动信息），根据对应的信息判断哪里出了问题。
安装
检测无问题就可以把本体装进3d打印的外壳内（外壳需要先粘贴好透镜，这些小渣渣的制作说明里面都有，就不再写了https://www.bilibili.com/read/cv15460352?spm_id_from=333.999.0.0）
装好之后，用热熔胶固定好板子与外壳，避免晃动
然后装上天线，将天线粘贴在外壳底部内壁（粘贴在底部是避免挡住后盖的扣装）
将磁吸头A（也就是有阶梯的那个磁吸头）穿过神之眼底壳的圆孔，然后用502固定，A的两根线之前已经说过了，焊接到神之眼主板上），线不要太长太粗，电流很小的。然后扣上后盖。
本体就弄好了。
磁吸底壳
将磁吸头B焊接到磁吸PCB上（我画的磁吸背板PCB兼容8mm直径的磁吸头，便于安装更加美观，其实可以不要磁吸PCB，直接用502把磁吸头粘贴在底座上也可以），同时焊接好磁吸PCB上的6pin usb供电插座和两个电阻（如果不用usb供电可直接焊两根线）。
将焊好的PCB从底座后面穿过去，露出磁吸头，用热熔胶固定一下。
磁吸底壳可通过双面胶粘贴在显示器下方，或者其他什么地方，甚至可以自己设计一个3d的底座来安放。需要考虑到供电线的隐藏问题。
3、TF卡
TF卡需要格式化成FAT32格式，4G以上就行，推荐16-32G，将我视频连接内的对应文件下载了拷入TF卡根目录即可。里面也有详细说明该目录里面文件的放置规则。
最后自然是插电开机了。
4、配网
启动后如果没有检测到配网信息，神之眼会进入AP配网模式。用手机搜索到名为 Godvision-AP的热点，密码为 godvision， 连上后通常会自动弹出一个配网页面，按要求选择自己的wifi，输入密码保存就行了。如果没有弹出配网页面，需要自己去浏览器输入网址192.168.4.1
然后进行配网操作。
配网只需要进行一次，如果wifi信息变更后需要重新配网，长按按钮会清除wifi信息（homekit版是进入配置模式，然后选清除wifi信息），这在神之眼的关于页面有详细说明。
5、上位机控制
神之眼所有功能都通过上位机进行操作，可电机上位机的关于及帮助按钮查看。

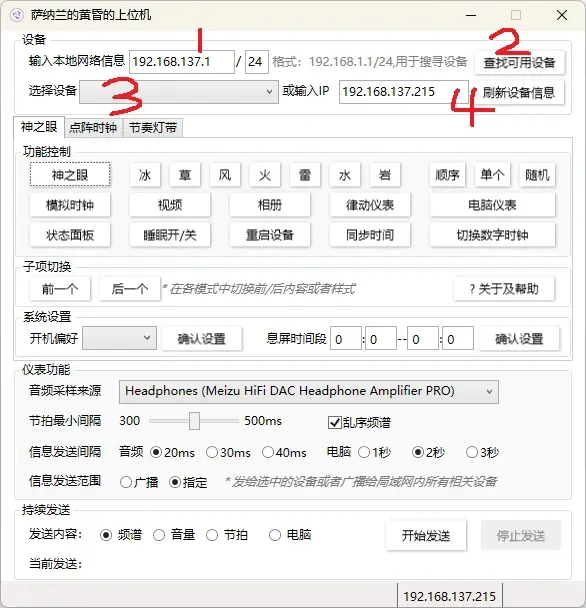

首先在1处输入你所在的局域网的网段，24表示子网掩码（255.255.255.0）
然后点击查找可用设备，正常情况下，3处的选择设备里面就能找到当前局域网内的神之眼
如果局域网结构复杂没找到，那么可以自己查找到神之眼的ip（在路由器里面找），然后直接输入IP地址
最后点击 刷新设备信息，设备就会上报自己的状态，下面对应的按钮会亮起来
界面图：
功能可按我视频中的操作，不明白的点击 关于与帮助。
软件用C# WPF写的，安全无毒，体积小巧。
如果需要同时控制局域网内多个神之眼一起动，请选择 广播 模式。
节拍模式会有一定的前置检测时间，大概在10-15秒。
6、电脑版（homekit）制作补充
电脑版需要焊接全部的零件。
如果你想按动神之眼就能开电脑（物理开机），那么还需要焊接那个架起来的微动，在两个光耦的上面
微动型号：https://item.taobao.com/item.htm?spm=a1z09.2.0.0.564a2e8dJ1DakN&id=649336968878&_u=td53pk025e
注意要特别提醒商家是4.3mm高的那种，上次我买的就发错了
（这个微动手感超好的）
微动需要剪掉大约0.5mm的脚，以保证它底部不会凸出来，见下图
焊接完后用烙铁拖平底部的锡，确保没有跟屏幕排线短路，然后覆盖上一层特氟龙胶带，最后再焊接屏幕
PC版需要焊接主板上的FPC排线座
排线和排线座都在优信家有卖，排线需要买6p，20cm，反向的（如果买成了同向的也没关系，比如我，如果买成了同向排线，那么连接板上的FPC座就旋转180度焊接）
连接板的连接方法
主板的PW_SW 和 PW_LED ，一共4根线，通过杜邦线连接到转接板上
机箱上的PW_SW 和 PW_LED ，也是4根线，通过杜邦线连接到转接板上
注意，PW_LED有正负，按板子上标记的来。
板子上的5v 和GND是焊接取电的，取电方法有几种：
1、板载USB取电。通常电脑关机后，主板上的usb是有电的，可以在这里取5v电
2、ATX 5V SB取电：如果bios里面电源选项设置的是s4+s5，关机后usb就没电了，这个时候可以在atx供电的 5v sb上面取电（我就是这样干的），将电源插到主板的24P插头拔出来，然后这两根线在电脑关机状态下仍然是有5v电压的，是供电脑待机开机用的。
用打火机（或者其他什么东西，烧掉这两根线一点点外皮，接两根线出来，然后用绝缘胶布裹好），就ok了
强烈建议用USB取电，ATX取电真的比较麻烦。
连接好之后，将转接板塞入机箱某个隐秘角落（还是包一层绝缘胶布），将排线从机箱盖板（或者前面板或者任何地方，需要有孔）穿出，按视频中的方法连接神之眼即可。
Homekit版同样也需要配网，配网流程基本一样，不过在配网的时候它会让你输入8位数字
要记好你输的这8位数字，在与苹果家庭配对的时候会用到。
Homekit版可以通过手机开关电脑，如果有家庭中心（homepod，或者闲置ipad），可以通过远程开关家里的电脑，因为有实际需求，我才做的这个。
其他未尽事项，请在仔细阅读后私信或者加交流群（也就是小渣渣那个群636426429）问我。
