赛尔康版苹果20W原装充电器拆解图

2023-08-31 14:29 作者:蓬安智能时代  | 我要投稿

被那些网络鉴定师鉴定为“假货”的20W充电器,拆解报告给大家发上来,让所有的小白都可以看懂,正品的充电器内部的完整构造,每张图都附上详细的说明!让大家一目了然!

经过热风枪40多分钟拆解,终于全部拆完

这个元器件就是充电头内部电子元器件隔离用的,塑料隔离保护层!

黑色的Y电容特写

包裹着灰色硅胶的色环电感

赛尔康为苹果20W充电器定制的变压器

变压器细节一览

变压器背面

用于滤除EMI干扰的共模电感

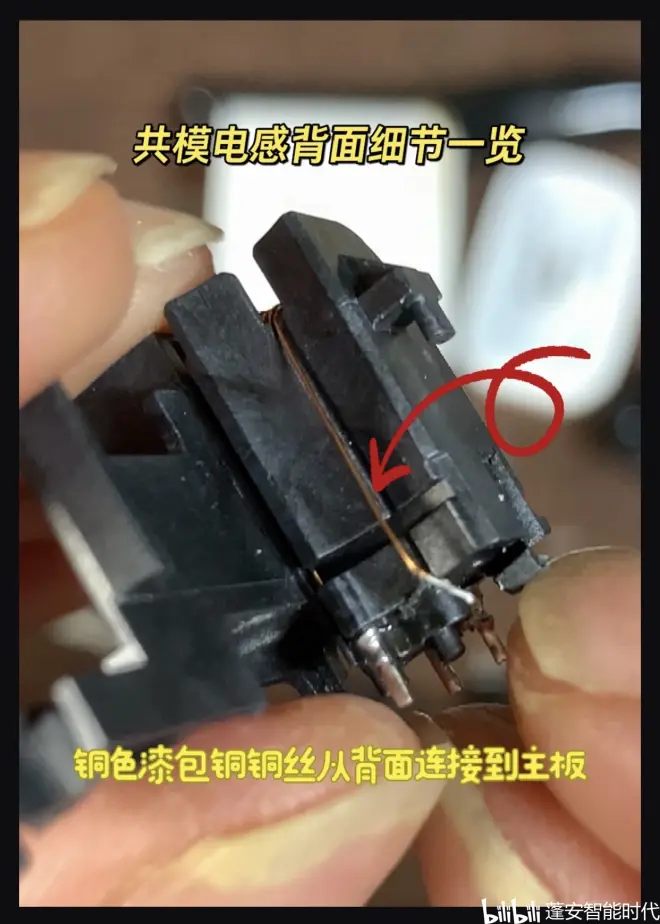

共模电感背面

共模电感侧面logo

国产老牌爱华高压电解电容

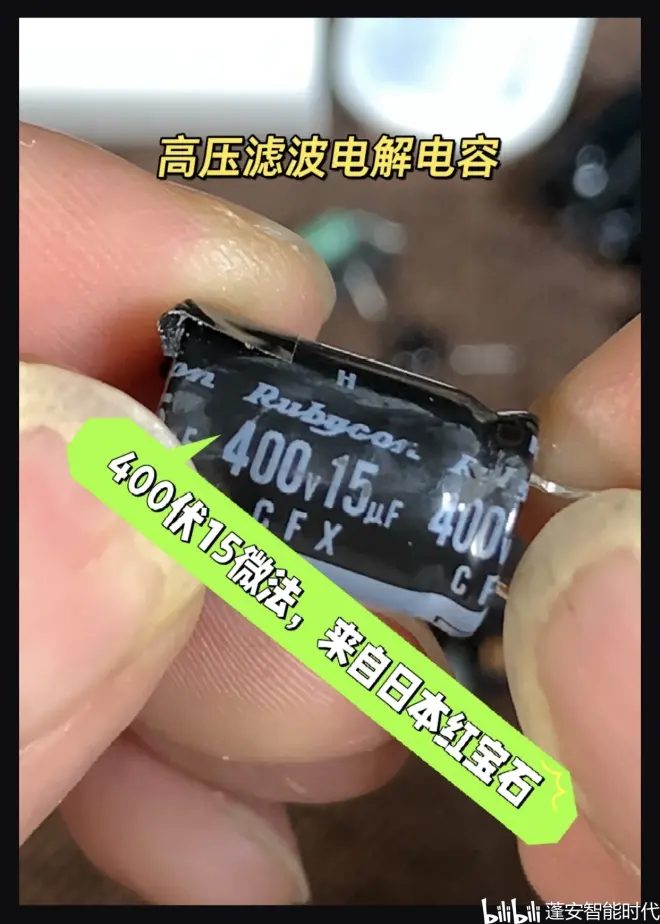

来自日本红宝石的高压电解电容

来自日本富士通的固态电容

USBC连接器

充电头后盖

充电器主板背面细节

充电器主板正面细节

苹果20W充电器充电器在行业内做工算是顶尖的,想了解更多关于配件方面的常识,请大家关注我,我后续还有新款的。A2940的充电器拆解给大家送上来,应该是全网首拆的!
