蝶形激光器探测器以及其测试和老化测试

激光器探测器主要有以下几种封装名：

TO (Transistor Outline)：晶体管封装

C-Mount：C型封装

DIL (Dual In-Line)：双直插封装

Butterfly Package：蝶形封装

激光器

今天我们要聊的就是Butterfly Package：蝶形封装，蝶形封装激光器探测器主要用于光通信、光纤传感、光学测量和光电探测等领域。它们可以转换光信号为电信号，实现光电转换功能。

对蝶形封装激光器探测器进行测试可以采取以下步骤：

1.响应频率测试：测试探测器对光信号的响应频率，以评估其高速数据通信性能。

2.探测灵敏度测试：测量探测器对光信号的最低灵敏度，以评估其在弱光条件下的探测能力。

3.噪声测试：测量探测器输出的噪声水平，以评估其信号质量和稳定性。

4.温度特性测试：测试探测器在不同温度下的响应和性能变化，以评估其在温度变化环境中的可靠性和稳定性。

5.光电转换效率测试：测量探测器从光信号到电信号的转换效率，以评估其能量转换效率和信号质量。

激光器测试

老化测试是为了评估蝶形封装激光器探测器在长期使用和极端环境下的稳定性和可靠性。老化测试需要满足以下要求：

1.长时间运行测试：对探测器进行长时间的稳定运行，以检测其能否保持一致的响应和性能。

2.温度循环老化测试：在高温和低温之间进行周期性切换，以评估探测器在温度变化下的可靠性和稳定性。

3.光功率老化测试：在持续工作时定期测量探测器的响应和输出信号质量，以评估其在长期使用下的稳定性。

4.结构可靠性测试：对探测器的封装和连接部分进行振动、冲击和温度应力等测试，以评估其在恶劣环境下的可靠性。

5.寿命测试：通过提高光信号强度或采用其他方法，加速探测器的老化过程，以评估其预期使用寿命和可靠性。

通过这些测试，可以评估蝶形封装激光器探测器的性能、可靠性和稳定性，确保其在实际应用中能够长期稳定工作。

蝶形激光器老化测试

对应蝶形测试座需要匹配以下要求：

1. 封装类型匹配：测试座的设计必须与芯片的蝶形封装类型相匹配，以确保芯片能够正确安装和连接到测试座上。

2. 引脚布局匹配：测试座的引脚布局要与芯片的引脚布局相匹配，以确保测试座上的引脚与芯片的引脚正确对应。

3. 尺寸匹配：测试座的尺寸要与芯片的封装尺寸相匹配，以确保芯片能够完全容纳在测试座中，并且有良好的物理接触。

4. 电连接匹配：测试座必须提供与芯片相匹配的电连接方式，以确保测试座与芯片之间可以进行电信号的传输和通信。

5. 热管理匹配：如果测试过程中需要进行高功率测试或者测试座需要进行温控操作，测试座应该具备适当的热管理能力，以确保芯片的温度在安全范围内。

6. 特殊要求匹配：测试座可能还需要符合特定的标准或要求，例如防静电能力、防护性能等，以适应特定的测试环境和应用场景。

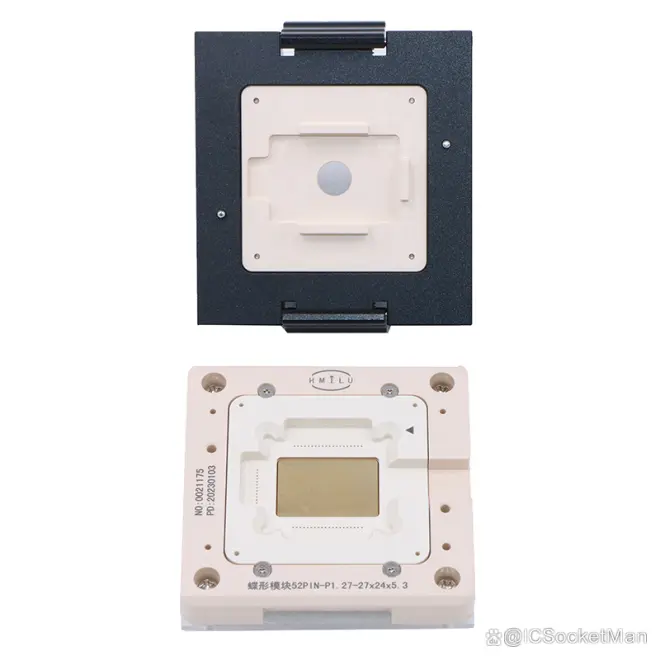

蝶形激光器探测器测试座

在选择蝶形测试座时，需要根据芯片的具体要求和测试需求，确保测试座与芯片完全匹配，以保证可靠的测试和准确的结果。
