大家好！今天我们一起学习机械专业标注。

1.标注的修改，选中标注的文字快捷键ED调出修改栏查找自己需要的格式。有的常用快捷可以记一记，比如:%%c=直径，%%d：角度 %%p：正负 %%u：下划线等等。

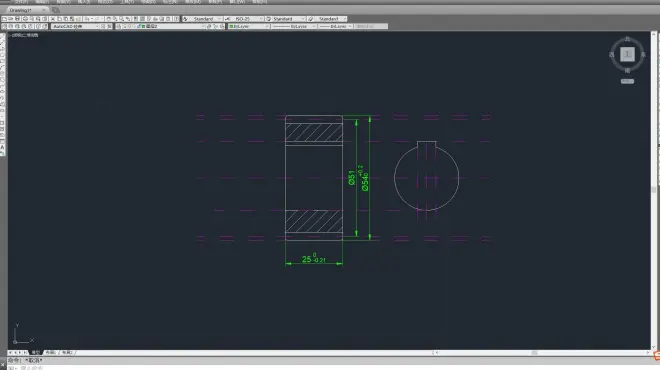

2.公差标注：①在基本尺寸后，依次写入上下偏差，中间以“^”隔开。例如“20+0.15^-0.05”，然后空格即可。

②堆叠公差数字，用鼠标选中上下偏差数字及“^”符号，点击编辑工具条中的堆叠。

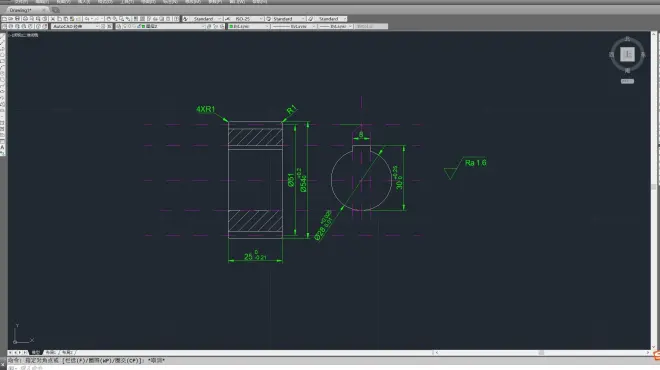

3.粗糙度，绘制等边三角形以及延长线，如图所示:

输入ATT命令在适当位置添加文字标注，如图所示：

可以添加个位置以及文字。

接下来创建块(B)。【绘图→块→创建】，弹出块定义对话框。名称：【粗糙度】，【拾取插入点】;【选择对象为整个图形。】创建成功后进行插入(I)块：【点击插入】——【选择粗糙度】——选【择放置的位置】——【输入数值】。
