一、方案简介：

本方案基于 Sigmastar 高性能控制器SSD2386，采用4核ARM Cortex-A55处理器，工作在1.6GHz，支持POC开机功能。具有HDMI、MIPI Sensor、CCIR656/601、BIT1120 等视频输入接口。方案拥有强大的图像处理解码器、3D能力、IPU算力以及内置8位的MCU，方案支持Android V12版本。可以广泛应用于单 LCD 投影仪、广告机、智能家电、智能扫地机器人、智能语音交互设备、AIoT等应用场景。

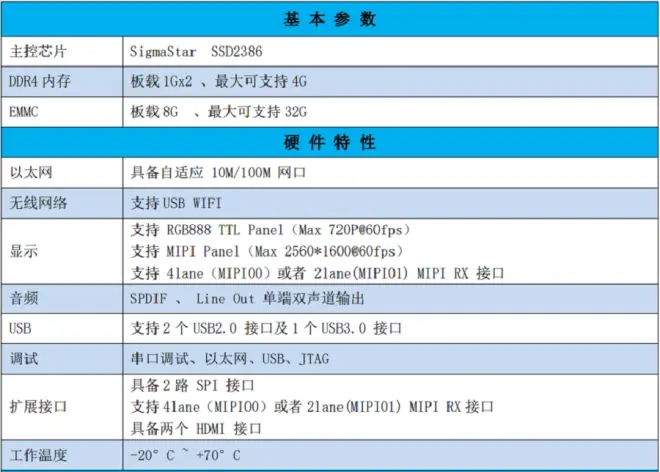

二、方案接口配置：

（1）支持4lane或者2lane MIPI RX接口，支持MIPI接口摄像头；

（2）支持MIPI/Daul LVDS/RGB888 TTL显示屏；

（3）支持1路HDMI1.4接口输入；

（4）支持3个USB2.0、1个USB3.0接口；

（5）支持Lineout单端双声道输出；

（6）支持3路AMIC差分输入；

（7）支持4路精度10bit和 24 路精度12bit的ADC采样；

（8）支持2路SPI接口；

（9）支持6路UART 和1路 FUART；

（10）支持8路PWM输入和20路PWM 输出；

三、方案特点：

（1）四核Cortex-A55 @1.6GHz，2GB DDR3/4，默认Android12，支持迭代；

（2）Mali-G52 2EE GPU，支持4K视频解码，H.264/H.265安防级视频编码；

（3）支持双拼异形显示，支持MIPI/LVDS/TTL接口屏，MIPI接口最大支持2560x1600；

（4）3TOPS的IPU（神经网络处理器），支持AIPQ图像画质增强，自动避障、人脸识别等；

（5）芯片集成度高，接口丰富，采用19*19mm BGA紧凑封装，默认4层板设计；

备注：

（1）核心板/底板详细说明文档，请到“产品规格书”栏目中下载；

（2）核心板含税价格：171元起，底板：108元起；

（3）购买链接：

• 核心板： SSD2386-Core-Board-芯智雲城 (www.superic.com)

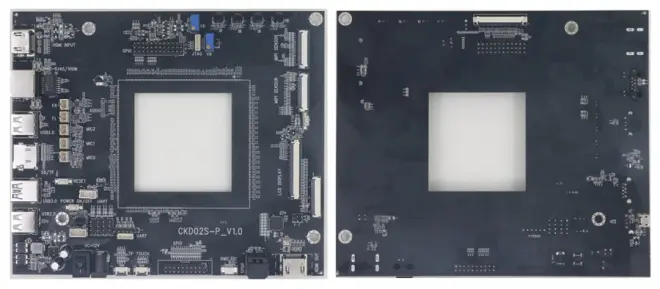

• 底 板： CKD02S-P-芯智雲城 (www.superic.com)

四、应用场景：

本方案具备集成度高，接口配置丰富，性价比好的特点，可以广泛应用于低端单 LCD 投影仪、广告机、智能家电、智能扫地机器人、工业控制、高性价比智能语音交互设备等AIoT应用场景。

五、联系我们：

如您需进一步了解本方案的详情，请及时与我们联系：400-816-1216
