香蕉派 BPI-Centi-S3 开源STEM教育与物联网开发板，采用ESP32-S3 ,支持1.9寸显示屏

BPI-Centi-S3 是一个板载1.9英寸彩屏的小尺寸ESP32-S3开发板，适合用于彩色显示，交互控制，无线通信，传感器数据采集等物联网综合应用项目的开发。使用Espressif ESP32-S3芯片，支持 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth® LE) 双模无线通信。

在紧凑的空间下依旧提供一个增量型旋转编码器，一个蜂鸣器，一个WS2812彩灯，及其他所有可用引脚引出，满足多样化的需求。支持USB和外接3.7V锂电池两种供电方式，可实现双电源下自动切换电源功能，并支持USB充电方式，配置了电池电压检测电路，方便进行电量管理。

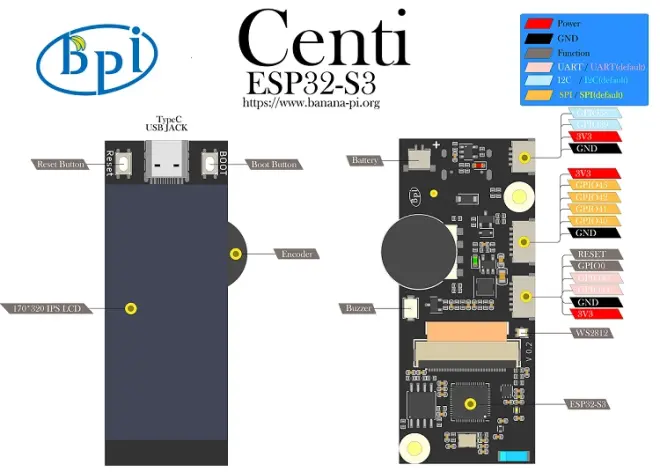

硬件接口示意图：

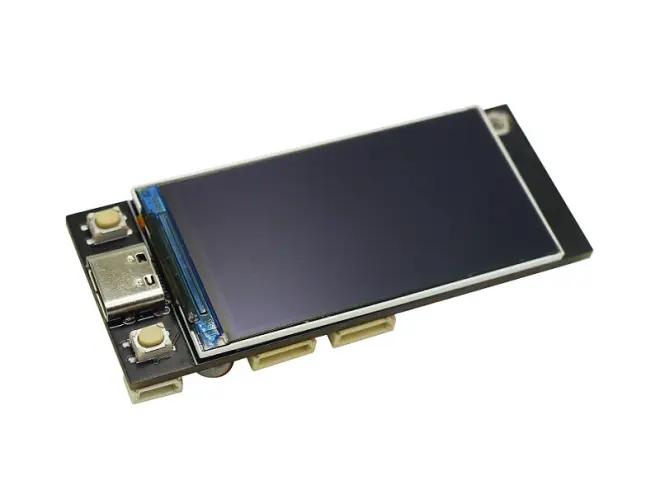

1.9-inch LCD 显示屏：

BPI-Centi-S3 硬件规格：

BPI-Centi-S3 规格表SoC 主控芯片ESP32-S3，Xtensa® 32 位 LX7 双核处理器主频240MHz MAX片上 ROM384 KB片上 SRAM320 KB板载 FLASH ROM8MB片上外设PSRAM2MBWIFIIEEE 802.11 b/g/n ，2.4Ghz频带，150Mbps蓝牙Bluetooth 5 ，Bluetooth mesh外部晶振40MhzRTC 和低功耗管理电源管理单元 (PMU)+ 超低功耗协处理器 (ULP)GPIO已引出9个可用GPIO到JST SH 插座支持外设I2C, SPI, PWM, UART, RMT, I2S, SDJST SH 1mm 插座1 * 4Pin，2 * 6PinUSB1 * 全速USB 2.0 OTG，Type-C母口USB Serial/JTAG 控制器1，USB 全速标准，CDC-ACM ，JTAG屏幕尺寸1.9 英寸屏幕分辨率170 * 320 RGB屏幕控制芯片ST7789V3屏幕接口8bit 8080 并口编码器1 * 增量型旋转编码器，支持按压功能蜂鸣器1彩色LED1 * WS2812 2020按钮RST 按钮，BOOT按钮螺丝孔2 * M3 螺丝孔整机工作温度-20℃ ~ +60℃工作电压3.3VUSB输入电压3.3V~5.5V最大放电电流2A@3.3V DC/DC电池连接座MX 1.25mm 2-PinUSB充电支持最大充电电流500mA在线WIKI 开发文档： Banana PI BPI-Centi-S3 开发板
