5G小区 DTX/DRX几种模式的考虑

每个服务小区可以配置5个cell DTX/DRX，并且可以适用于CA中的不同小区。

小区DTX/DRX至少应用于处于RRC_CONNECTED状态的UE。gNB可以通过每个服务小区的UE特定RRC信令来配置周期性小区DTX/DRX（即，活动和非活动时段）。在non-active期间，有如下示例：

• 示例1:gNB预期在小区DTX/DRX非活动时段期间关闭数据业务和参考信号的所有传输和接收。

• 示例2：预计gNB仅在小区DTX/DRX非活动时段期间关闭其数据业务的发送/接收（即，gNB仍将发送/接收参考信号）

• 示例3:gNB预期在小区DTX/DRX非活动时段期间关闭其动态数据传输/接收（即，gNB预期仍在周期性资源中执行传输/接收，包括SPS、CG-PUSCH、SR、RACH和SRS）。

• 示例4：预期gNB仅发送参考信号（例如，用于测量的CSI-RS）。

小区DTX/DRX模式可以通过动态L1/L2信令和UE特定的RRC信令来激活/去激活。UE特定和公共L1/L2信令都可以被考虑用于激活/停用小区DTX/DRX模式。

小区DTX和小区DRX模式可以被单独配置和操作（例如，一个RRC配置集用于DL，另一个用于UL）。小区DTX/DRX也可以一起配置和操作。每个小区DTX/DRX配置至少可以配置以下参数：周期性、起始时隙/偏移、持续时间。将UE DRX与小区DTX和多个UE之间的DRX对齐是有益的。

小区和UE行为

基于TR 38.864中提到的四个示例，表I和表II总结了对小区DTX/DRX非活动期间的小区和UE行为以及UE影响的理解。

尽管示例1停止了gNB中更多信号的TX/RX，但与其他示例相比，它对空闲和非活动UE具有更高的影响。如果没有SSB和公共信号，例如SIB、RACH，则空闲和非活动UE不能在非活动时段期间发现、测量、同步和接入小区。示例4对UL没有影响，但在DL中仅保持对空闲和非活动UE有影响的参考信号。为了避免对空闲/不活动UE的影响，并且不改变SSB传输，应排除示例1和示例4。

示例3对UE的影响最小，但与现有机制（即UE C-DRX和智能网络调度）相比，它也具有最小的网络节能增益。为了实现比现有机制更高的NES增益，Cell DTX/DRX解决方案应停止比动态数据传输和接收更多的信号不应发送/接收CG/SPS，否则与现有UE C-DRX相比，增益有限。在示例2中，gNB将停止动态和半持久数据传输和接收，但在小区DTX/DRX非活动时段期间仍然发送/接收参考信号和公共信号。示例2对UE侧的影响很小，并且可以提高应优先考虑的NES增益。

对于示例2，所连接的UE应在小区DTX非活动时段期间主动停止动态和SPS传输，并在小区DRX非活动期间停止动态和CG-PUSCH传输和SR，以避免传输/接收失败。UE还可以在小区DTX非活动时段期间停止监测PDCCH，此时gNB将不在PDCCH上发送任何内容，以节省UE能量。

基于示例2，如果在小区DTX/DRX非活动时段期间可以进一步停止UE特定参考信号（即CSI-RS和SRS）的发送/接收，则可以实现更高的NES增益。如果UE影响是可接受的，应该考虑在小区DTX/DRX非活动时段期间停止UE特定的参考信号。

gNB可以经由UE特定的RRC信令向UE配置周期性小区DTX/DRX。UE的小区DTX/DRX配置的（停用）应支持两种解决方案：

1） 通过UE特定的RRC信令（去）激活

小区DTX/DRX的配置和激活可以在一个RRC消息中携带，这可以减少信令开销并简化网络和UE行为。当新UE进入小区DTX/DRX小区时，通过一个RRC消息直接配置和激活小区DTX/DRX配置是有效的。

然而，如果gNB想要动态地（去）激活小区DTX/DRX，则RRC的（去）活化比DCI慢且效率低。

2） 通过UE特定或小区级L1/L2信令（去）激活

与RRC信令相比，L1/L2信令的（去）激活更快，这可以支持小区DTX/DRX的更实时（去）的激活。作为物理层信令的DCI可以比MAC CE更动态。根据现有机制，DCI也可以是UE特定的或小区级的。

小区DTX/DRX是小区级技术，通过小区级DCI（去激活）可以节省信令开销，但限于（去激活所有现有UE的场景。对于进入DTX/DRX小区的新UE，由RRC配置然后由小区级DCI激活是低效的，并且小区级DCI可能误导已经驻留在该小区上的UE。在我们看来，无论是否支持用于（去激活）小区DTX/DRX的小区级信令，对于进入小区的新UE，应该支持至少一种用于（去）激活小区DTX/DRX的UE专用信令。为此，它可以是UE特定的RRC信令。

总之，通过UE特定RRC信令的（去）激活是简单和直接的，但不够动态，这使得它适合于缓慢变化的场景，例如，业务负载缓慢变化，并且小区DTX/DRX不频繁变化。另一方面，通过DCI信令的（去）激活可以支持动态场景，具有快速和频繁的小区DTX/DRX变化。在某些情况下，通过小区级DCI信令的（去）激活还可以节省信令开销，而通过UE特定RRC信令的激活更适合于进入启用DTX/DRX的小区的新UE。

单或多小区DTX/DRX配置：

当考虑同一服务小区上的单小区或多小区DTX/DRX配置时，多小区DTX/DRX配置更灵活，但也更复杂。多小区DTX/DRX场景将配置切换添加到过程列表中。为了简单起见，建议从单小区DTX/DRX配置开始。当具有单个配置的小区DTX/DRX技术更成熟时，我们可以进一步考虑多小区DTX/DRX配置。

单独或联合单元DTX/DRX配置：

小区DTX/DRX可以单独地和一起配置。因此，至少应支持分离的小区DTX和小区DRX配置。一个RRC配置集合可以包括小区DTX参数，例如周期性、开始时隙/偏移、持续时间；并且另一RRC配置集合可以包括小区DRX的配置集合。一个RRC消息可以携带小区DTX和小区DRX配置集，从而支持联合配置。值得注意的是，当小区DTX和小区DRX的参数相同并且整个小区只有一组参数时，联合小区DTX/DRX配置是最有效的。也就是说，我们更希望有单独的小区DRX和DTX配置和（去）激活NW灵活性的可能性，同时将配置是否对齐留给实现。

当小区已激活小区DTX并且所连接的UE已激活UE DRX时，在小区DTX和UE DRX之间存在三种对准可能性：

• 无对齐：UE C-DRX开启持续时间与小区DTX活动时段没有重叠。

• 部分对准：UE C-DRX开启持续时间的一部分与小区DTX活动时段重叠。

• 对齐：所有UE C-DRX开启持续时间与小区DTX活动周期重叠。

由于在小区DTX非活动时段期间将没有DL业务，因此在此期间将不会发生PDCCH传输。如果没有对齐，则无法成功调度UE。如果对准仅是部分的，则PDCCH监视在UE C-DRX开启持续时间的不与小区DRX活动时段重叠的部分期间浪费能量。因此，出于功耗和传输可靠性的原因，UE C-DRX和小区DTX/DRX之间的对准是必要的并且是有益的。当小区DTX被激活时，UE应采用与小区DTX对齐的UE DRX。应当确保，对于UE功率效率，小区DTX的活动周期与UE C-DRX的开启持续时间完全重叠。

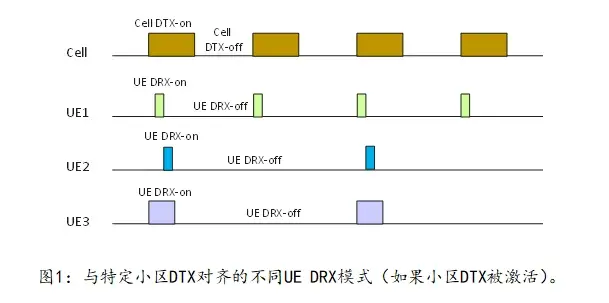

UE C-DRX与特定小区DTX的对准不会导致与小区DTX开/关模式完全相同的开/关图案。如图1所示，对齐的UE DRX的开/关模式可以变化，例如具有不同的持续时间、周期性或偏移，但仍然落在小区DTX活动时间内。根据业务特性和网络调度要求，各种UE可以具有不同的DRX模式，并且仍然与某个小区DTX保持一致
