EOCR-SSD施耐德交流电流保护继电器替代EOCRSS继电器

电动机保护器的工作原理是；传感器将电动机的电流变化线性地反映至保护器的采样端口，经过整流、滤波等环节后，转换成与电动机电流成正比的直流电压信号、送到相应部分与给定的保护参数进行比较处理，再经单片机回路处理，推动功率回路，使继电器动作。

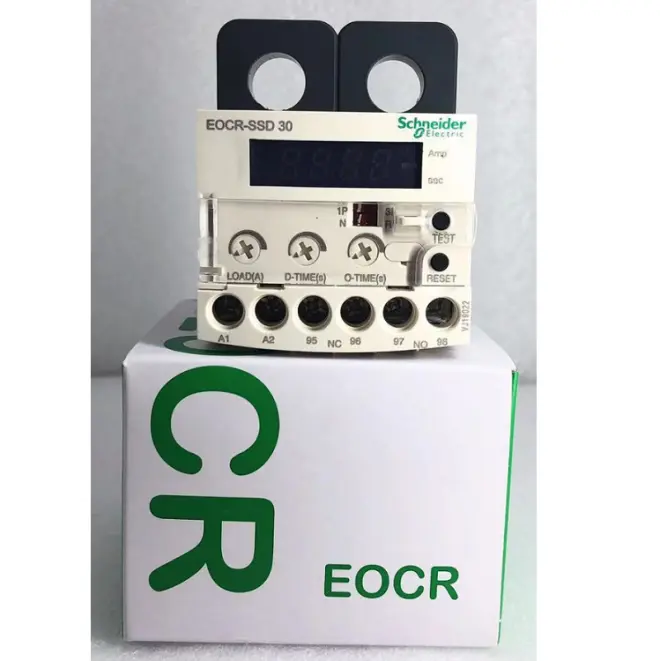

EOCR-SSD是施耐德EOCR交流电流保护继电器中经济数字显示型规格产品，可1:1替代EOCR-SS电子式过电流保护继电器，较EOCR-SS外形尺寸及保护功能相同，仅增加数字显示便于菜单设置、运行电流查看以及故障原因显示等功能。控制电源电压24-240VAC/DC，根据不同的保护电流范围分为EOCRSSD-05S(0.5-6A),EOCRSSD-30S(3-30A),,EOCRSSD-60S(5-60A).

EOCR-SSD具有过电流、缺相、堵转等保护功能，当保护设备为单相负载时DIP拨码开关选择1P，缺相保护功能自动关闭。EOCR-SSD调试时旋转需要调整的电位器即可变更参数，LOAD为设定负载保护电流值，O-Time为过电流脱扣动作时间，D-Time为起动延迟时间。
