地下室、楼地面、屋面、外墙防水节点构造详图
2022-03-23 16:37 作者:七彩课程负责-侯老师 | 我要投稿

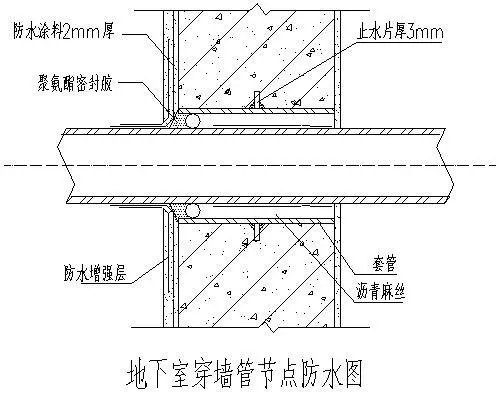

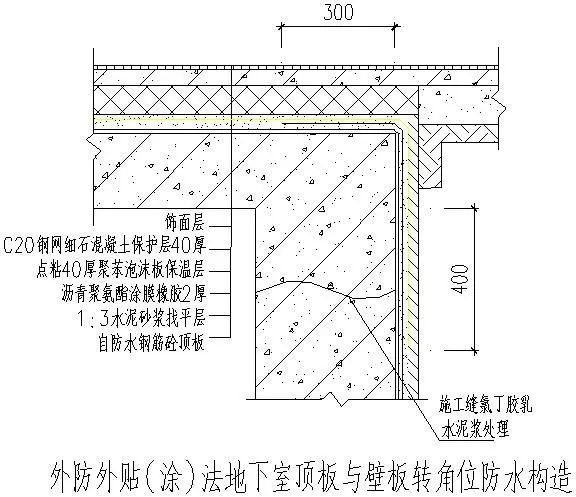

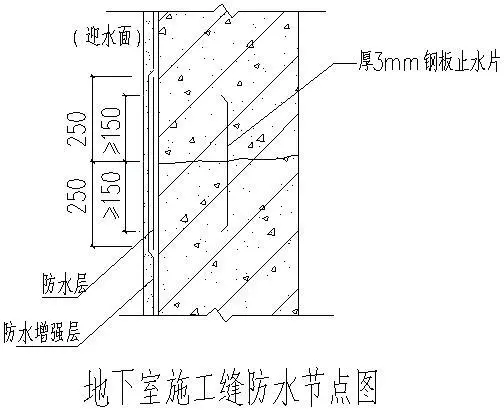

地下防水节点







楼地面防水节点

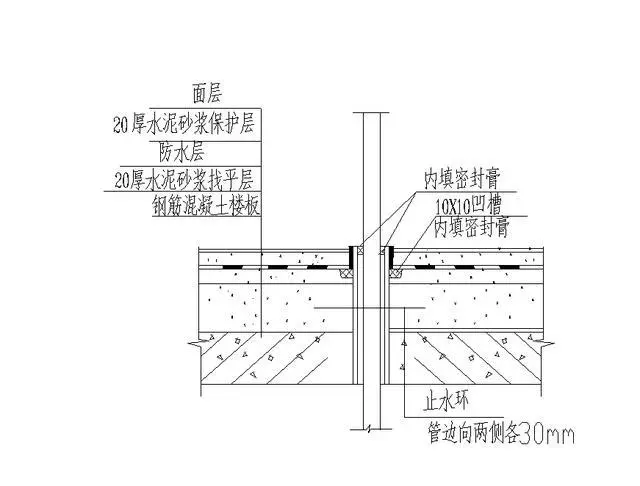

立管处(有套管)节点详图






管道补洞、地漏口防水做法节点大样

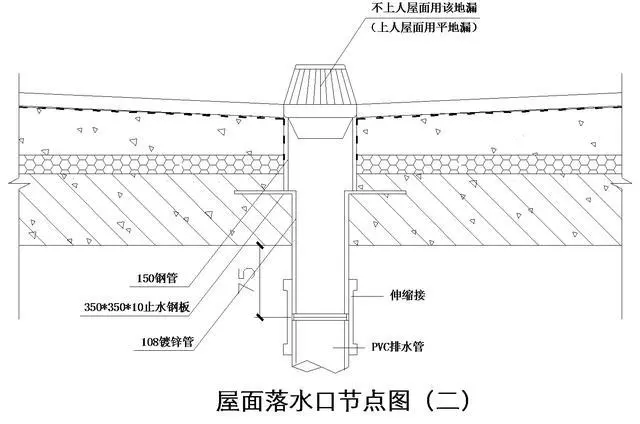

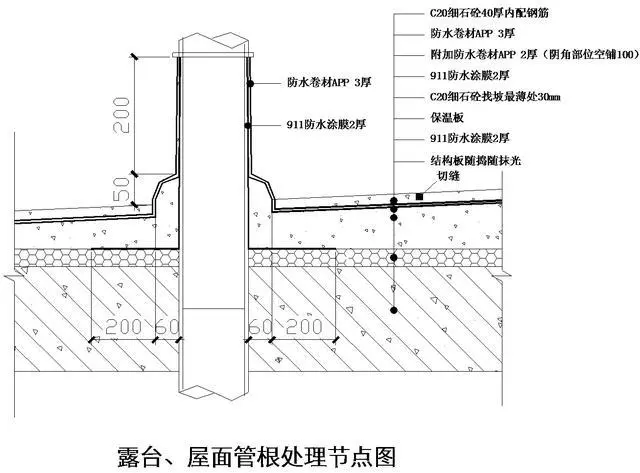

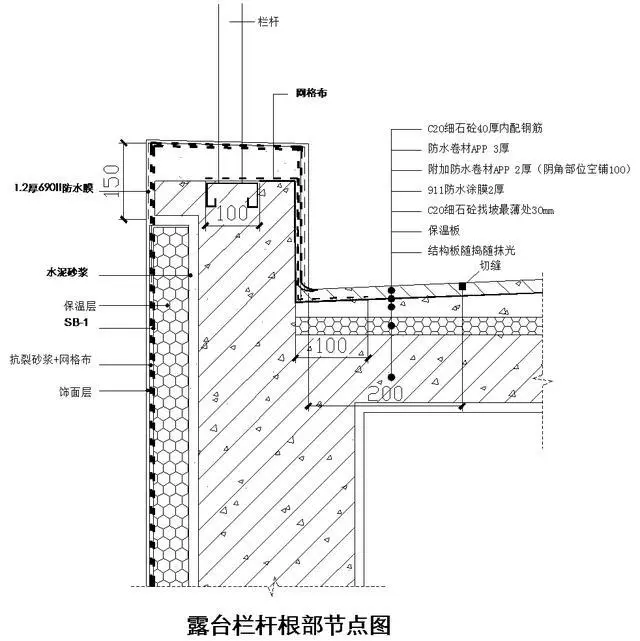

屋面防水节点

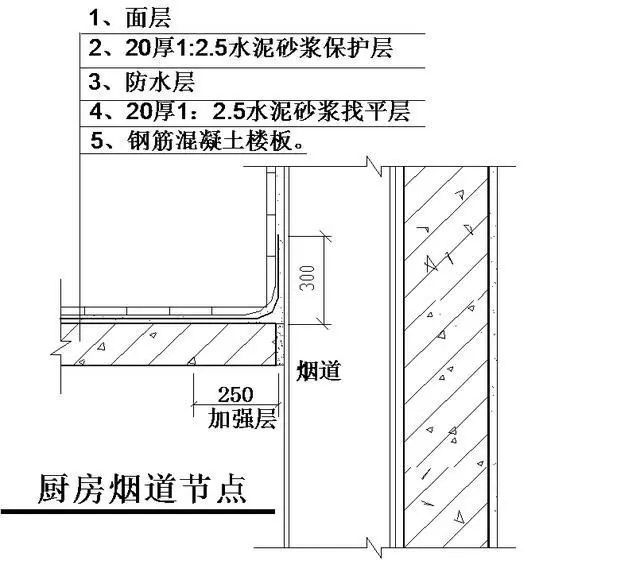

出屋面的烟道在上人平屋面处(露台)




烟道出屋面(不上人)节点详图

烟道出屋面(上人)节点详图

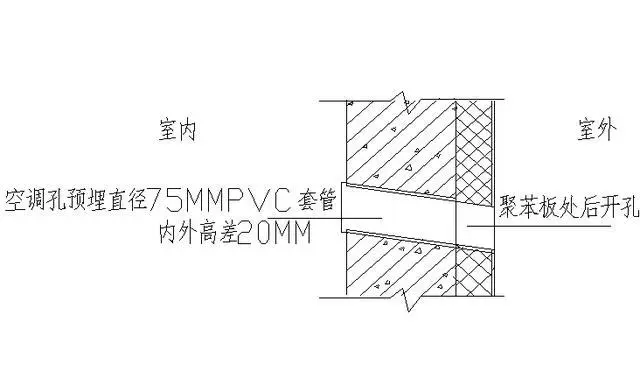

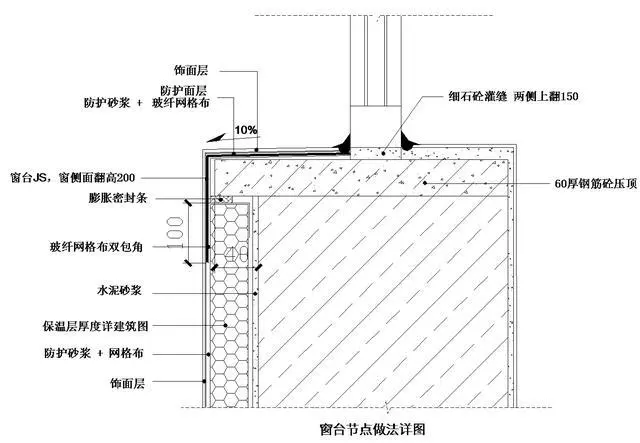

外墙保温防水节点

























地下防水节点
楼地面防水节点
立管处(有套管)节点详图
管道补洞、地漏口防水做法节点大样
屋面防水节点
出屋面的烟道在上人平屋面处(露台)
烟道出屋面(不上人)节点详图
烟道出屋面(上人)节点详图
外墙保温防水节点
