GAL模拟UＶ双段DP偶极天线（BH4IWK天线）多图预警

参考：

BI4JGM文章

超低成本自制低轨道业余卫星通信UV双段天线

MMANA-GAL：AWX型UV双段天线，难道是另一种只适用于一半卫星的结构?

    由于BH4FSY大佬并没有仿真BH4IWK的天线，个人认为两者在理论上应该效果相似，但看视频的感觉却是两者差异较大，所以自己动手将两个天线分别仿真了一下。结果感觉并不是很理想，因此仅供参考。

    先说大概猜测出的结论，IWK天线好于AWX天线，对于卫星通联更加友好。

    但不知道什么原因截图后才发现IWK天线设置的参数长度并不是计算长度，两端参数之差不相等，并且由于MMANA-GAL的参数需要进行三角函数计算才是真正的振子长度，因此假设振子角度为45度进行计算。有需要制作的小伙伴应该参考BI4JGM文章。

    注意，MMANA-GAL的参数需要进行三角函数计算才是真正的振子长度，不要搞错了。

    实际长度应该是仿真和计算长度中间的某个值，例如BI4JGM大佬的实际长度为50.51cm和16.78cm）

仿真得到的V段匹配线长度为RG58馈线11.31cm，开/短路均可。

（与BI4JGM的67.34cm结果不同）

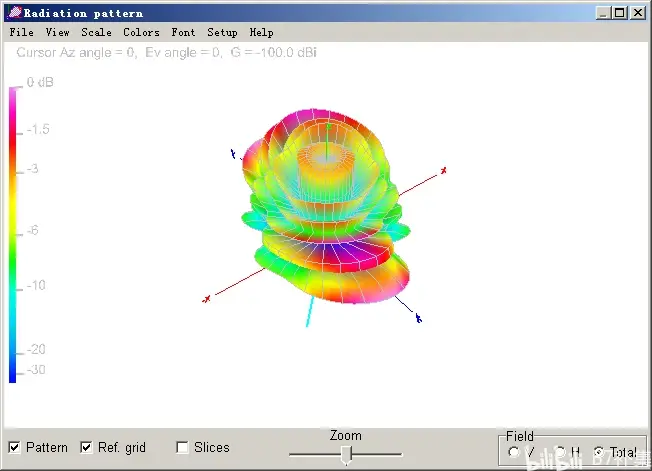

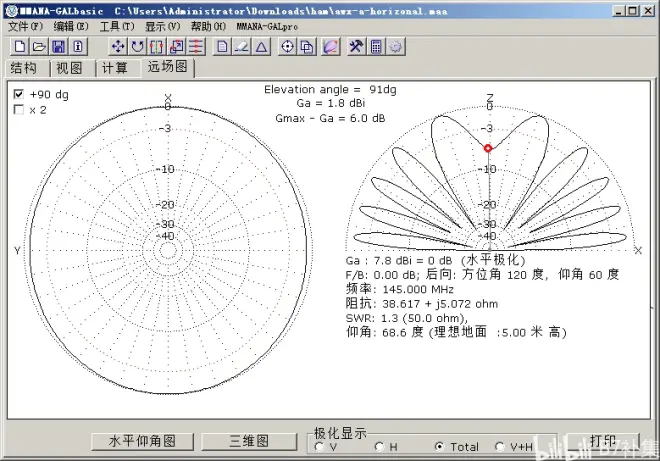

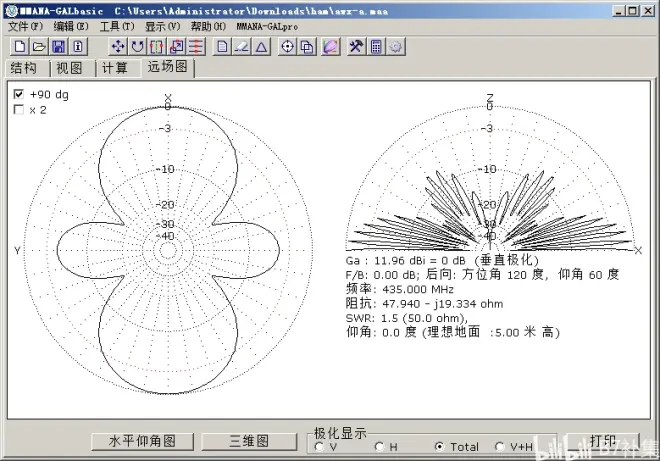

    下边是无关紧要的很多图片，有兴趣可以参考一下。分别仿真了IWK天线水平状态、AWX两形态竖直和水平状态。
