DIY改造电吉他音响thr10ii 超越顶配thr30ii-wl!

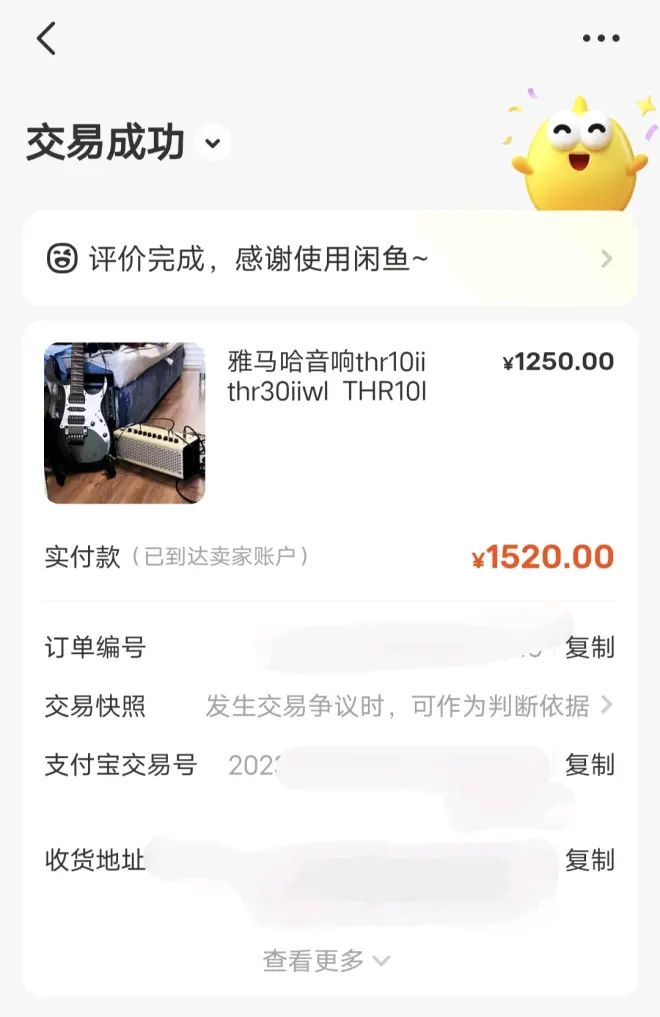

【准备零件】 1、雅马哈thr10ii一台 (咸 鱼1520元淘的全新,不懂的别去下手,以免上当受骗)
2、可调直流数控电源1个 (我买的是睿 登0~60v 18A的高配电源有点破费,因为还可以接接别的用电器折腾,大家只要买0~20v 3A的可调电源即可,淘 宝 拼 多搜索一下.10~80元左右,丰俭由人!)
3、雅马哈电源线1根 (型号:DC6.4*4.4,7.5元,电池电源线1根3元)

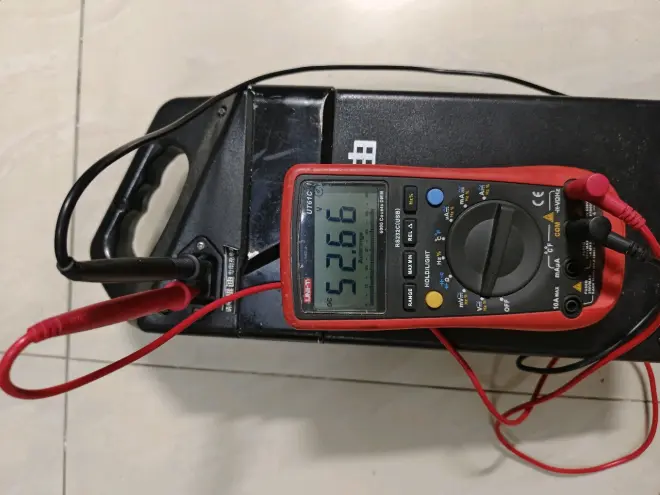

4、电池1块 (原本想买一块18v 3A的电池,10000毫安大概几十块钱!结果看到电动车有个大电池,直接拿过来用了,用之前用万用表测好正负极,插错会烧坏设备!切记!切记!切记!重要的事情说三遍!)
插反显示为:-52v,请问哪边是正?回答不出来慎重DIY!会有危险!
5、无线音频收发器1对 (咸 鱼买的全新,花了158元,不懂看的别去买,以免上当!现在好像出新版了瑞孚ws70puls吧,要贵一点,音色好一点!这个版本音色没有我用线直连好,可能无线会损失一点音色,线是纽崔克6.5的头,日产佳耐美的线)

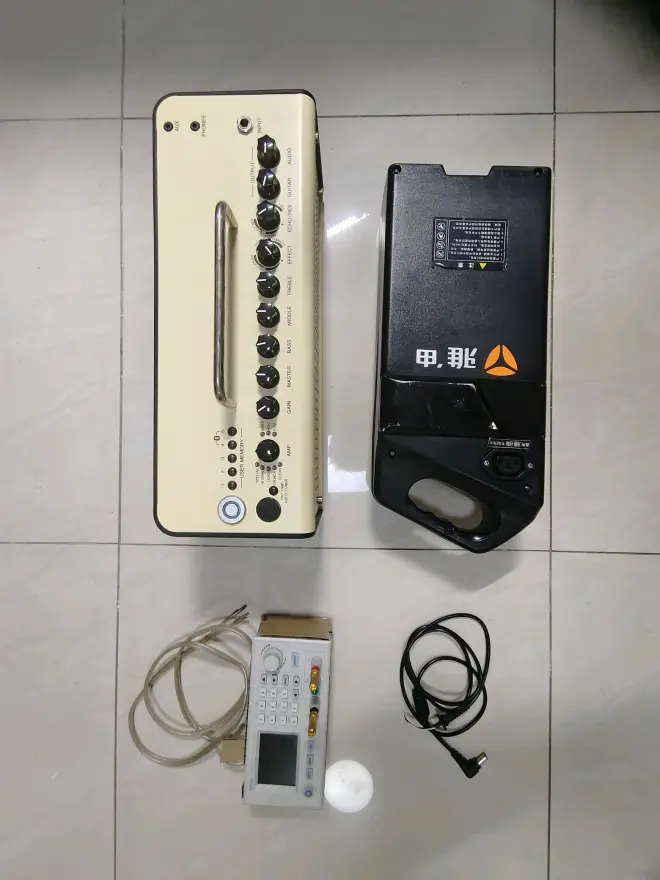

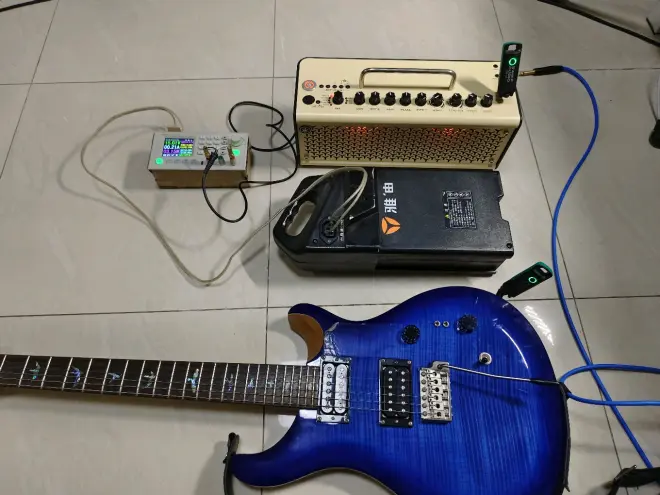

【连接效果图】 电池→可调直流数控电源→thr10ii→电吉他 如图所示
【连接注意事项】 1、雅马哈电源电流电压为15v 3A

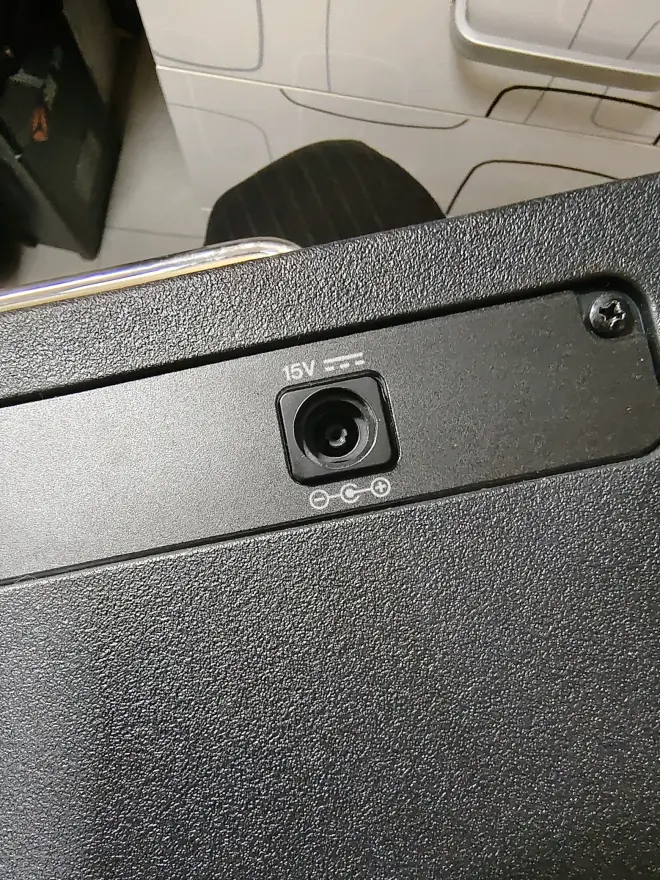

2、雅马哈电源线外圈为负极“-”,内柱芯为正极“+”
3、把电池接到可调直流数控电源上,把电压调到15v 电流调到3A,暂时不启动电源,等线连接好再启动,以免接线时产生电火花。

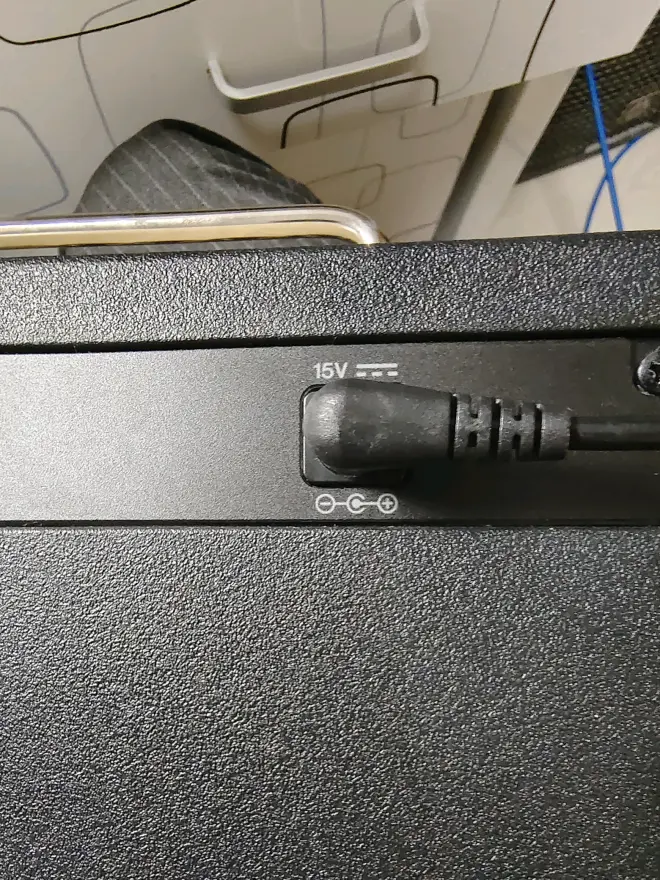

4、把雅马哈电源线接到音响上
5、通电启动电吉他音响,插上无线音频收发器

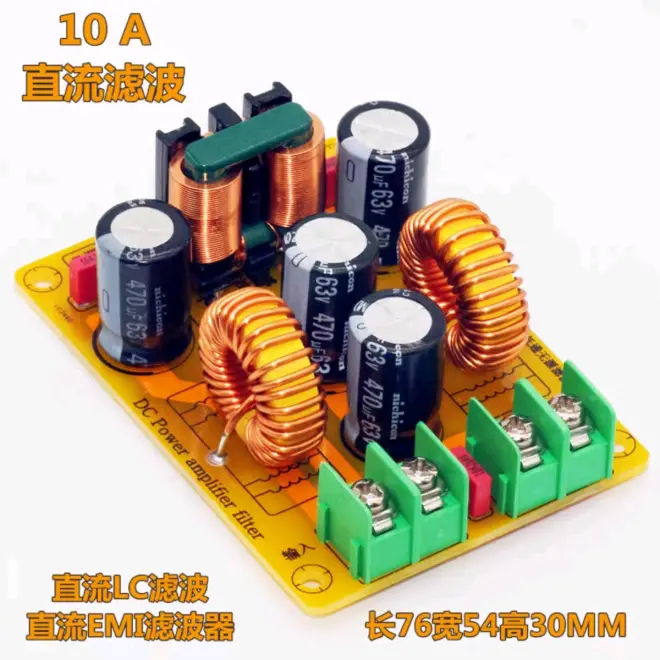

6、花了2分钟搞定,可以弹电吉他了!由于电源是48v 12ah ,也就是48*12=576瓦,吉他音响音量开到中间电流大概1.2a,也就是15*1.2=18瓦,576/18=32小时!实现了超长待机时间!比顶配的thr30iiwl好了不知道多少倍!请忽略电池重量,大概10斤!要想轻一点,只要买个小电池即可。因为出去弹吉他是开电动车或汽车去的!有这个电源搞直播也是可以。 7、由于直流电池电源,经过数控电源降压,产生了电流波纹100mv vpp左右,为保证电吉他音响电流纯净,减少波纹对音色的影响,可能是心理作用,又买了一个含LC低通滤波,EMI噪声滤波,EMC电磁兼容性滤波三合一滤波器,大概10~30元,没有心理作用的朋友请忽略此环节!
【接法】 数控电源→滤波器→电吉他音响,按正负极接好即可!波纹可以降低到5~15v vpp左右,内心得到了安宁!哈哈哈! 以上过程我有没有说清楚? 不清楚的小伙伴欢迎留言!
