MASW-009460

砷化镓

MACOM 的 MASW-009460 是一款 GaAs pHEMT MMIC DPDT 分集开关，采用无铅 3 mm 12 引脚 PQFN 封装。MASW-009460 非常适合需要非常小尺寸和低成本的应用。典型应用是 WLAN IEEE 802.11b/g 系统，该系统采用两根天线进行发射和接收分集。该部件专为低插入损耗而设计，并允许独立控制和选择每个开关路径。该部件可用于运行频率高达 3.0 GHz 且需要中等功率和分集切换的所有系统。MASW-009460 使用 0.5 微米栅极长度的 GaAs pHEMT 工艺制造。该工艺具有完全钝化的性能和可靠性。

MACOM 的 MASW-009460 是一款射频开关，频率为 500 MHz 至 3 GHz，插入损耗为 0.5 至 1.2 dB，隔离度为 17 至 28 dB，P1dB 26 至 31 dBm，P1dB 0.4 至 1.26 W。标签：表面贴装，固态. 有关 MASW-009460 的更多详细信息，请参见下文。

特征

• 在 2.4 GHz 时低插入损耗 0.7 dB

• 符合 RoHS* 的 MASWSS0040 版本

• 260°C 回流兼容

• 无卤“绿色”模塑料

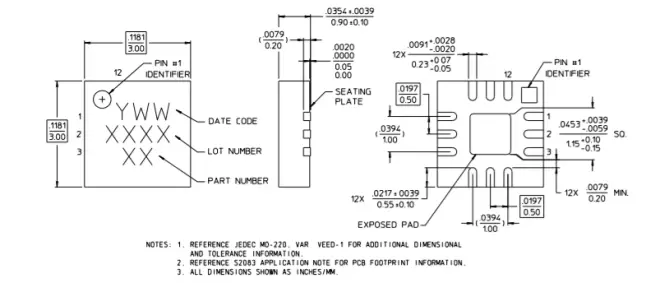

• 无铅 3 毫米 12 引脚 PQFN 封装

• 0.5 微米 GaAs pHEMT 工艺

• WLAN IEEE 802.11b 的理想选择

产品规格

产品详情

• 零件号

  MASW-009460



• 制造商

  马康



• 描述

  0.5 至 3 GHz 的 DPDT 固态开关



一般参数

• 类型

  固体状态



• 配置

  DPDT



• 应用

  WLAN、ISM 频段



• 频率

  500 MHz 至 3 GHz



• 插入损耗

  0.5 至 1.2 分贝



• 隔离

  17 至 28 分贝



• P1dB

  26 至 31 dBm



• P1dB

  0.4 至 1.26 瓦



• 力量

  26 至 31 dBm



• 力量

  0.4 至 1.26 瓦



• IIP3

  47 至 52 dBm



• IIP3 (W)

  50.12 至 158.49



• 电源电压

  3伏



• 阻抗

  50 欧姆



• 包装类型

  表面贴装



• RoHS

  是的
